利用福禄克FLUKE OptiFiber Pro OTDR(OFP2-100-Q)进行测试 (SmartLoop)回环模式

发布日期:2021年03月31日   浏览次数:11次   编辑:深圳连讯

在前边的步骤中,我们在OptiFiber Pro中配置了SmartLoop智能环回 OTDR测试。为了执行该项测试,您需要从主机上取出CertiFiber Pro模块,换上OptiFiber Pro OTDR模块。和使用OLTS一样,第一步是利用我们之前配置的光纤端面检查测试,确保一切光纤是清洁的。过程就是端面检查,并在必要时进行清洁,然后在清洁后再次检查。这次,我们检查和清洁发射补偿光纤、SmartLoop智能环回光纤和尾纤。

在所需设备中,我们展示了两根接入光纤(用作发射补偿光纤和尾纤)和两根SmartLoop智能环回跳线,您需要将一根SmartLoop跳线送到远端位置,并将第二根SmartLoop跳线作为OTDR SmartLoop智能环回光纤补偿过程的一部分。福禄克网络的所有SmartLoop智能环回跳线都是完全相同的,这就允许您在本地利用一根跳线设置补偿,但实际测试使用位于远端的SmartLoop智能环回跳线。

从主机的主页(HOME)屏幕,您需要改回到端面检查测试,检查接入光纤、SmartLoop智能环回跳线和尾纤的每个连接端面。完成检查之后,选择OTDR SmartLoop智能环回测试,并设置相应的跳线补偿。按照SET COMP (设置补偿)向导中的说明执行。补偿方法允许OTDR从测量中去除接入光纤、SmartLoop智能

图7.安装OTDR模块后,由主页屏幕,从光纤检查测试更改为检查跳线上的连接器,然后选择SmartLoop OTDR测试。轻触SET COMP (设置补偿),然后按照说明执行。

环回跳线和尾纤的影响。这将使您能够双向(从两端)测量光纤,并获得每根被测光纤的平均结果。 完成SET COMP (设置补偿)之后,检查OTDR曲线并确认跳线之间的连接损耗小于0.25dB。这将能够保证最佳测量结果。

如果连接全部状态良好,则保存SET COMP (设置补偿)结果,OTDR将会要求您确认保存。现在,可以在测试位置利用发射补偿光纤和尾纤连接到被测链路。确保位于远端的助手将SmartLoop智能环回跳线连接到相同的被测试光纤线对。

图8.SmartLoop测试配置,轻触TEST (测试)进行测试,中途将需要更换测试跳线。

完成测试连接之后,轻触TEST (测试)按钮,然后根据说明执行,中途需要将OTDR保护跳线从光纤A更换到光纤B,如图8所示。更换保护光纤之后,轻触DONE (完成)。 完成测试之后,按SAVE (保存)保存结果。本例中,我们将结果保存为FIBER A和FIBER B,这是组成一条双光纤链路里的的两根光纤。

图9.获得双向测试结果后,采用正确的光纤ID,将每根光纤保存为独立的光纤。

SmartLoop OTDR测试的结果表明,两根光纤的损耗相当。这能够确认OLTS环回测试的结果是有效的,每根光纤的损耗都较低。如果某根光纤有问题,我们则可以利用OTDR结果来隔离该光纤中的问题。至此就完成了1级和2级测试,并且我们已经验证了结果,现在可以利用福禄克网络的免费LinkWare解决方案存档。

图10.在LinkWare PC中显示的测试结果。

存档测试结果 在将结果下载到电脑版报告管理软件LinkWare PC (或上传到福禄克云平台LinkWare Live)后,就能够生成存档,证明光纤经过正确测试并满足相应测试标准的要求。下面利用电脑版报告管理软件LinkWare PC演示存档实例。

将项目的测试结果下载到了LinkWare PC。

作为报告的一部分,您需要检查测试参考跳线TRC检验结果。这表明,安装人员在测试期间使用的是测试参考跳线,且跳线状态良好。这就使顾问或审查人员能够相信测试的有效性。从图中高亮标记显示的部分,我们可以看出,测试参考跳线TRC的损耗小于0.25dB,是可以接受的。如果需要,您还可以保存TRC测试参考跳线的端面图像,证明其是清洁的。在第3行,我们可以看到OLTS环回结果,第4和5行是OTDR结果。我们可进一步展开OTDR结果,检查每根光纤的双向平均结果,这是最重要的测量结果。

图11.FIBER A OTDR测试结果,包括平均值和各个方向的测试结果。

首先确保已经保存测试结果,然后为最终用户生成测试报告。利用LinkWare PC,我们可以在一份报告中展示和保存全部三种结果:光纤端面检查、OLTS和OTDR曲线。

图12. OLTS测试和光纤端面检查的光损耗测试报告。       图13. FIBER A的双向OTDR测试汇总报告。

对于OTDR测试,标准要求双向平均结果。在使用SmartLoop OTDR功能时,OptiFiber会自动完成双向平均计算。

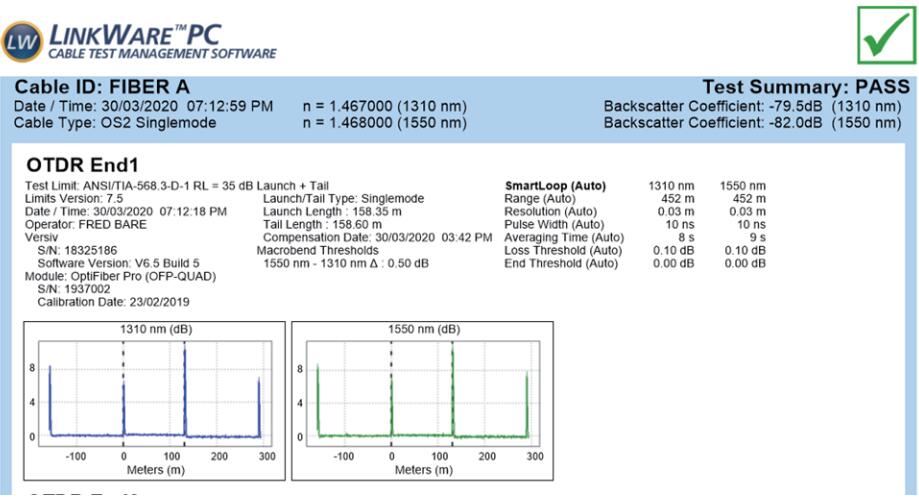

图14. 从FIBER A的终端1捕获的曲线,是双向平均结果的一部分。
