【福禄克】Fluke LinkRunner™ AT(LRAT-1000,LRAT-2000)路路通

发布时间: 2012-02-27 12:23 来源: 福禄克代理商 浏览次数: 390 字号:
【福禄克】Fluke LinkRunner™ AT(LRAT-1000,LRAT-2000)路路通

产品相关参数

  • 产品型号:LRAT-1000|LRAT-2000
  • 品牌厂家:FLUKE/福禄克
  • 配件型号:DTX-ACUN|CIQ-RJA
  • 产品视频:在线视频
  • 手册下载:用户手册/操作手册/说明书
  • 软件下载:数据管理软件
  • 全国统一报价热线:0755-83999818

产品描述 相关产品 在线咨询

福禄克Fluke LinkRunner™ AT(LRAT-1000,LRAT-2000)路路通以最快的方式解决网络连通性问题

福禄克Fluke LinkRunner AT(LRAT-1000,LRAT-2000)路路通简介

迅速得到答案: 自动测试在 10 秒内准确确定网络问题

  • 以 10M/100M/1G 的速度检验铜缆和光纤的连通性: 立即检验链路状态、连接类型和信息强度
  • 最近的交换机和 VLAN 信息: 显示 VLAN 和最近的交换机型号、插槽和端口
  • 布线: 测试安装的布线和跳接线
  • TruePower™ PoE 测试: 将实际功率提高到 802.3at 标准 25.5W 以快速验证 PoE 性能
  • 记录结果: 保存高达 50 份测试结果并下载到您的 PC
  • 即时: 在 3 秒内启动;六小时电池寿命
  • IPv4/IPv6 就绪

福禄克Fluke LinkRunner AT(LRAT-1000,LRAT-2000)路路通概述

LinkRunner AT Network Auto-Tester 网络测试仪是解决网络连通性问题的最快方式。 这种坚固耐用的手持式网络测试仪具有完善的一键自动测试功能,让您无需在诊断时做任何猜测。 自动测试能够在 10 秒内执行完所需的一系列连通性测试,让您准确而迅速地确定并解决网络问题。

主要功能包括在 10/100/1G 速度下通过铜缆和光纤检验信号和链路完整性、一流的 TruePower™ PoE 测试和负载、802.1x 认证,电缆布线、IPv4/IPv6 就绪状况、简洁的用户界面和颜色显示、测试结果的详细记录并存储 50 份报告、线路位置与识别以及最近的交换机信息。

福禄克fluke LinkRunnerAT 2000

LinkRunner AT 客户的话:

“我很惊讶.. 我还没来得及向一名初级工程师解释我在干什么,这台设备就完成了测试。 我已经做了 20 年多的工程师,现在才刚刚得到这台设备,它真正地知道我的工作流和我工作所需的信息类型”。  Xerox 公司 ACS 高级顾问 Charles Morris

“使用 LinkRunner AT 后,我可以果断地说,它能够为这家企业节省时间和金钱,同时提高满意度。 实际上,在我用过之后,我已经离不开它了”。 – 联合医疗保健服务公司高级系统程序员 Thomas Franchina

“LinkRunner AT 不仅速度快,而且几乎有我需要的所有重要以太网连通性测试。 因此它不但能够加快故障诊断速度,还能够让我对结果有充分的信心。 如果它说连通性没有问题,那么我就相信没有问题”。 – Jensen International 网络管理员 John Heidelberg

现在我们看看福禄克Fluke Linkrunner AT(LTAR-1000,LRAT-2000)能为您解决什么问题?

福禄克Fluke LinkRunner AT(LRAT-1000,LRAT-2000)路路通产品特性

迅速得到答案

LinkRunner AT 网络测试仪的启动只需三秒钟,然后即可通过用户定义的自动测试在几秒内执行完所需的连通性测试,让您能够迅速而准确地发现和解决网络问题。

  • PoE(仅铜缆)类
  • 链路速度和双工(实际和设计)
  • RX 对和极性
  • 802.1x 认证
  • 交换机名称、端口、VLAN、型号和 IP
  • 与子网以及 DHCP 服务器地址的 DHCP 自动协商
  • IPv4 和 IPv6 可用性
  • Ping 和 TCP 端口连通性,显示丢包、最小、最大和平均速度

自动测试在数秒内即可运行 6 次连通性测

linkrunner at自动测试界面

立即检验连通性并确定最近的交换机和 VLAN

使用铜缆或光纤连接 LinkRunner AT 并打开,它会立即显示链路状态、连接类型和信号强度。

然后 LinkRunner AT 使用 IEEE 链路层发现协议 (LLDP) 以及 Cisco 和 Extreme 发现协议(CDP 和 EDP)显示 VLAN 和最近的交换机型号、槽口和端口。

LinkRunner AT 显示最近的交换机的关键信息,包括:

  • 交换机名称和型号
  • IP 地址
  • 端口、槽口和 VLAN
  • 双工和速度(实际和设计)
  • 信号强度
  • 连接(MDI 或 MDI/X)
  • PoE 电压和功率(实际和测试极限)
  • 双绞线功率的图形展示

LRAT2000查找最近的交换机和VLAN

铜缆 100 MB 链路,端口 23 采用 PoE

LRAT查找光纤交换机

光纤 1 Gig 链路

TruePower™ PoE 测试

您可通过将实际功率提高到 802.3at 标准 25.5W 来迅速验证 PoE 性能。加载电路对交换机、布线和接线板进行压力测试,所有这些测试都可同时测量所用电压和双绞线。 在安装摄像头、AP 和电话之前验证 TruePower 交付的能力,确保部署的顺利进行。

Linkrunner AT TruePower POE测试

PoE 设置

关键设备和应用程序的可用性

除了经常会被屏蔽的 Ping 之外,LinkRunner AT 还会执行 TCP 端口打开测试,以检验应用程序通过 IPv4 和 IPv6 的连通性。 报告中包含路由器、DNS 和 DHCP 服务器及其响应时间。 用 URL 或 IPv4/IPv6 地址及可选的应用程序端口号额外配置 10 个设备,以满足您的要求。

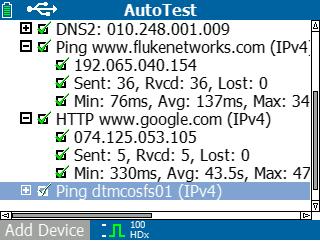

LRAT1000的Ping测试和 TCP端口连接测试

Ping 和 TCP 端口连通性

802.1x 认证

使用 802.1x 和 MAC 访问控制列表 (ACL) 验证对安全网络的访问。 内置的 LinkRunner Manager 软件可以用于配置 802.1x EAP 类型、下载证书和输入密码。

福禄克Linkrunner at 802.1x authentication

802.1x 故障

fluke 802.1x authentication

可使用 MAC 地址欺骗验证 MAC ACL。

电缆测试与检验

电缆测试
使用音频、端口广告、链路闪烁以及带有多达 6 个电缆标识符的布线图定位电缆运行。 音频同时支持模拟和数字 IntelliTone 模式。

福禄克Linkrunner AT电缆测试仪 Cable verification

电缆检验
使用内置布线图端口检查跳接线,包括针角对针角连接,或安装线的长度、短路或开路或串绕。 可选的办公室定位仪套件可确定最多 6 个用于整理电缆设备的特有端口。

轻松找到开路、短路、错接、串绕的三种不同方法:

  • 在无终端电缆上
  • 使用 WireView 电缆标识符
  • 使用 LinkRunner AT 一侧的内置布线图端口

福禄克Linkrunner AT电缆测试仪查找电缆布线图

优质电缆

LRAT布线图片 错接电缆

使用电缆标识符 #1 的线对 1,2 与 7,8 相交换的错接电缆

使用内置布线图端口的 4 上有断路的电缆

带有线对 3,6 和 4,5 串绕的错接电缆

反射器

LinkRunner AT网络测试仪 包反射器模式使其在进行吞吐量测试时可用作远程设备以验证 LAN 和 WAN 的吞吐量,最高验证能力为 1GBps。 可对其进行编程以交换 MAC 和/或 IP 地址。

LinkRunner 支持以下设备的包反射:

  • OptiView® XG Network Analysis Tablet
  • EtherScope™ Network Assistant
  • MetroScope™ Service Provider Assistant
  • 所有生成 802.3 帧或 IP 包流的设备

Linkrunner AT反射器功能图



使用 LinkWare Manager 记录结果、管理配置和更新软件

LinkRunner Manager 是  LinkRunner AT 的附带软件,可用于生成报告、管理 LinkRunner AT 配置文件和升级 LinkRunner AT 固件。

记录结果
保存当前故障排除过程的完整结果,只需一键即可下载到 PC 上。 使用 LinkRunner Manager 创建报告,以便快速地解决故障单或提供上报问题所需文档。 只需按下一个按键,即可记录所有收集的、关于以下方面的详细信息:

  • 自动测试结果
  • 交换机结果
  • 电缆结果

将整个过程传输到 PC 并使用 LinkRunner Manager 软件方便地查看/存储它们。

配置文件
通过配置文件功能,可以轻松配置、管理和控制 LinkRunner AT 或整个 LinkRunner AT 系列的使用。配置文件包括以下设置:

  • 启动 IPv6 寻址
  • 包括 DHCP 或静态地址的 IP 配置
  • 包括 802.1x 安全、速度/双工设置和 VLAN ID 优先级在内的 VLAN 和连接配置
  • 10 设备的自动测试配置
  • PoE 配置和负载
  • 反射器模式配置

命名并传输多达 10 个配置文件到 LinkRunner AT。也可将配置文件从 LinkRunner AT 传输到 LinkRunner Manager 软件。

配置文件可以将多个关键测试标准化到一个或多个配置文件,方便员工生成一致的测试结果。 例如,使用配置文件检验关键设备的连通性。

记录过程
保存当前故障排除过程的完整结果,只需一键即可下载到 PC 上。 然后使用 LinkRunner Manager 创建报告,以便快速地解决故障单或提供上报问题所需文档。 只需按下一个按键,即可记录所有收集的、关于以下方面的详细信息:

  • 自动测试结果
  • 交换机结果
  • 电缆结果

将整个过程传输到 PC 并使用 LinkRunner Manager 软件方便地查看/存储它们。

轻松升级
迷你 USB 端口允许软件在数分钟内完成现场升级。 另外,通过我们的金牌支持计划,用户将自动享受免费升级。

功能概要 LinkRunner AT 2000 LinkRunner AT 1000 LinkSprinter 200 LinkSprinter 100
10/100/Gig 铜缆 RJ45 接口 Y Y Y Y
100/Gig 光纤 SFP 接口 Y N N N
启动时间(秒) 3 3 1 1
线缆长度测量 Y Y N N
电缆布线图测试 Y Y N N
集成式电缆布线图适配器 Y Y N N
远程电缆 ID 支持 Y(包括 #1) Y N N
电缆音频发生器 Y Y N N
PoE 测试 802.3af/.at Y Y Y Y
用户定义的 PoE 级别 Y Y N N
PoE 线对识别 Y/strong> Y N N
TruePowe PoE 加载测试 Y N N N
链路速度/双工测试 Y Y Y Y
用户定义的链路速度/双工 Y Y N N
千兆位数据传输 Y Y N N
802.1X 支持 Y Y N N
DHCP 测试 Y Y Y Y
IPv6 支持 Y N N N
用户定义的 MAC 地址 Y Y N N
用户定义的 VLAN ID Y Y N N
交换机端口查找 Y Y Y Y
交换机端口信号灯闪烁 Y Y N N
网关测试 Y Y Y Y
DNS 支持 Y Y Y Y
Ping 测试 ≤10 台设备 ≤10 台设备 ≤1 台设备 ≤1 台设备
TCP 端口测试 ≤10 台设备 ≤10 台设备 ≤1 台设备 ≤1 台设备
连续测试 Y Y N N
AutoTest 配置文件 Y Y N N
数据包反射 Y N N N
电池 Li-ion AA AA AA
状态 LED 2 2 5 5
集成式彩色显示屏用户界面 Y Y N N
采用内置 Wi-Fi 的智能手机用户界面 N N Y N
用户界面语言 8 8 1 1
保存在测试仪中的结果 50 10 N N
上传到云服务中的结果 N N Y Y
通过电子邮件发送给用户的结果 N N Y Y
用户通过电子邮件回复注释的结果 N N Y Y
结果和测试仪管理 Windows 应用程序 Windows 应用程序 云服务 云服务

点击:LRAT-1000与LRAT-2000区别http://www.faxytech.com/archives/lrat-1000-lrat-2000.html

福禄克Fluke LinkRunner AT路路通型号和配件

型号/名称 说明
LRAT-2000 LinkRunner AT 2000 Network Auto-Tester 包括: LinkRunner AT 2000 和 Li-ion 电池(特别优惠)、Wireview 电缆 ID #1、 LinkRunner Manager 软件 CD、USB 线、 RJ45 耦合器、LinkRunner AT 快速入门指南、软包。参考图片
LRAT-1000 LinkRunner AT 1000 Network Auto-Tester 包括: LinkRunner AT 1000 Tester、LinkRunner Manager 软件 CD、USB 线、LinkRunner AT 快速入门指南和软包。参考图片
LRAT-2000-FTK 包括 LinkRunner AT 2000、SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FT120 FiberViewer、FindFiber 远程 ID 源和便携箱;SC、ST 和 LC 功率计适配器
LRAT-2000-KIT LinkRunner AT 2000 扩展测试套件包括:LinkRunner AT 2000、IntelliTone Pro 200 探头、WireView 电缆 ID #1 -6、LinkRunner Manager 软件 CD、测试零件包、USB 线缆、LinkRunner AT 快速入门指南、IntelliTone Pro 快速入门指南、1 节 9V 碱性电池,装在一个精美的 Fluke Networks 便携包中。参考图片
LRAT2000-5PK LRAT-2000 5 套件: 包含 5 个 LRAT-2000 和 5 个 LinkRunner AT 移动套件。 每个移动套件都包含一个自动充电器和一个防护套。
LRAT2000-10PK LRAT-2000 10 套件: 包含 11 个 LRAT-2000 和 11 个 LinkRunner AT 移动套件。 每个移动套件都包含一个自动充电器和一个防护套。
ACK-LRAT-CIQ 包括 AirCheck™ Tester、LinkRunner AT 2000 Tester、AirCheck 外置定向天线、AirCheck 或 LinkRunner 备用 Li-Ion 电池、豪华便携箱以及 CableIQ™ Qualification Tester。参考图片
CIQ-GSV2 CableIQ 千兆服务工具包包括:CableIQ 质量测试仪、LinkRunner AT 1000、IntelliTone Pro 200 探头、CableIQ 电缆识别器 #1-7 和豪华便携箱。 参考图片
ACK-LRAT2000 ACK-LRAT2000 网络技术故障排除工具包包含:AirCheck 测试仪、LinkRunner AT 2000 测试仪、AirCheck 外置定向天线、AirCheck 或 LinkRunner 的备用锂电池、IntelliTone Pro 200 探头、WireView 2-6 电缆识别、LinkRunner AT 皮套、AirCheck 皮套和豪华便携箱。参考图片
套件
型号/名称 说明
10051110 带 EverSharp 110 刀片的 D914 冲击型工具
零配件
型号/名称 说明
WBP-LION LinkRunner AT 锂离子备用电池
LRAT 防护套 LinkRunner AT 防护套
MT-8200-63A IntelliTone 200 探头包括: IntelliTone 200 探头、RJ11 和 RJ 45 跳线、系索、用户光盘和快速使用指南以及 9 伏电池
SFP-1000SX 带 DDM 的 SX Gig Fiber SFP 收发器
SFP-1000LX 带 DDM 的 LX Gig Fiber SFP 收发器
SFP-1000ZX ZX Gig Fiber SFP 收发器
SFP-100FX 100BASE-FX 光纤 SFP 收发机(有 DDM)
WireView-1 WireView 电缆 ID #1
WireView 2-6 电缆识别器工具 ID #12-6
CIQ-RJA RJ45/11 模块化适配器
MS-Auto-Ch 自动充电器
DTX-ACUN 通用型交流充电器
支持
型号/名称 说明
GLD-LRAT 1 YR GOLD SUPPORT FOR LINKRUNNER AT
GLD3-LRAT 3 YR GOLD SUPPORT FOR LINKRUNNER AT

福禄克Fluke LinkRunner AT(LRAT-2000,LRAT-1000)技术规格说明:

环境
工作温度和相对湿度 32ºF 至 113ºF(0ºC 至 +45ºC)注释:如果测试仪的内部温度高于 113ºF(45ºC),则电池不会供电。
工作相对湿度(% RH,无冷凝) 90% (50ºF 至 95ºF;10ºC 至 35ºC)75%(95ºF 至 113ºF,35ºC 至 45ºC)
贮存温度 -4ºF 至 140ºF(-20ºC 至 +60ºC)
冲击和振动 随机,2 g,5 Hz — 500 Hz (2 类)1 米跌落试验
安全 EN 61010-1 第二版
安全性(仅 LR-AT 2000) EN/IEC 60825-1:2007,EN/IEC 60825-2:2004+ A1:2007(仅 LRAT- 2000)
海拔 4,000 米;贮存时:12,000 米
EMC FCC 第 15 部分 A 级,EN 61326-1
认证和合规 符合欧盟相关指令 符合澳洲有关标准    由加拿大标准协会 CSA 列出
常规
介质访问;铜缆 RJ-45:10BASE-T、100BASE-TX、1000BASE-T 和 PoE(IEEE 802.3af 和 802.3at);100BASE FX 和 1000
介质访问;光纤 SFP 适配器端口支持 100BASE-FX 和 1000BASE-LX/ SX/ZX(仅 LRAT-2000)
电缆测试 线对长度、开路、短路、串绕、交叉、直通和电缆标识
音频发生器 IntelliTone 数字音频:[500 KHz]; 模拟音频:[400 Hz,1 KHz]
体积 3.5 英寸 x 7.8 英寸 x 1.9 英寸(8.9 厘米 x 19.8 厘米 x4.8 厘米)
重量 18 盎司(0.5 公斤)
电池 可插拔充电式锂离子电池组(18.5 瓦特x小时)(包含特别优惠)
电池寿命 正常工作寿命为 6 小时;正常充电时间为 3 小时。
外接交流适配器/充电器 交流输入电压 90-264 V, 输入功率 48-62 Hz;直流输出 15 V, 1.2A
显示屏 2.8 英寸彩色 LCD(320 x 240 像素)
键盘 12 键塑胶键盘
LED 指示灯 2 LED(链路和接收/传输指示灯)
主机接口 USB 5 针 mini-B
LinkRunner Manager 软件
支持的操作系统 Windows® Vista、Windows® XP、Windows® 7
处理器 400 MHz Pentium(奔腾)处理器或同等处理器(最低),1 GHz Pentium(奔腾)处理器或同等处理器(建议)
RAM 96 MB(最低);256 GB(建议)
硬盘空间 最高可能需要 500 MB 可用空间
显示屏 1024 x 768 高彩,32 位(建议)
