DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)

发布时间: 2010-12-17 10:20 来源: 摘自网络 浏览次数: 50 字号:
DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)

产品相关参数

  • 产品型号:DTX-1800,DTX-1200,DTX-LT,DTX-CLT
  • 品牌厂家:FLUKE/福禄克
  • 配件型号:DTX-PC6S | DTX-PC5ES
  • 产品视频:在线视频
  • 手册下载:用户手册
  • 软件下载:数据软件
  • 全国统一报价热线:0755-83999818

产品描述 相关产品 在线咨询

DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)产品概览:

DTX 系列测试仪可以显著减少总体认证成本,每年高达 33%
DTX-1800,DTX-1200在 9 秒内完成 Cat 6 自动测试,比现有测试仪快三倍
DTX-LT在22秒内完成Cat 6 自动测试,比DSP系列测试仪快一倍
超出了 Cat 5e/6 和 E/D/F 类的规格要求
通过 UL 独立验证是否符合 ISO IV 级和建议的 TIA IIIe 级准确性要求
光纤模块只需按一下按钮即可在铜缆和光纤之间切换
使用 LinkWare 报告软件分析测试结果并创建专业的测试报告
以 DTX 光纤模块执行基本光纤认证,速度可提高五倍
以 DTX Compact OTDR 执行高级光纤认证

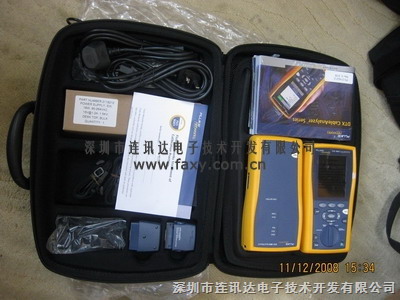

福禄克dtx-1200

DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)产品功能:

DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)是既可满足当前要求而又面向未来技术发展的高技术测试平台。DTX测试仪通过提高测试过程中各个环节的性能,这一革新的测试平台极大地缩短了整个认证测试的时间。

Cat6链路测试时间仅9秒钟,满足TIA-568-C和ISO 11801:2002标准对结构化布线系统的认证要求 而这些仅仅是开始,DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)还具有 IV 级精度、无可匹敌的智能故障诊断能力、900MHz 的测试带宽、12小时电池使用时间和快速仪器设置,并可以生成详细的中文图形测试报告。有了DTX 系列电缆测试仪的帮助,您就有了解决问题的最佳工具并且为面对未来的任何挑战做好了准备。DTX 系列电缆认证分析仪–时间就是金钱!

DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)产品特点:

1、10 Gig 铜缆认证
了解正确工具的巨大效用 – 从 10 兆 到 10 千兆。DTX 10 千兆铜缆测试解决方案能够测试和认证现有 Cat 6 或新安装的增强型 Cat 6 双绞线布线环境下部署的10 千兆以太网。?? DTX 10 千兆铜缆测试解决方案采用 DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT),具有行业领先的性能、准确性和易用性 — 符合我们一贯的承诺。

DTX 10 千兆铜缆测试解决方案的优点:
使用相同的用户友好、直观的 DTX 系列测试仪界面简化复杂的外部串扰链路验证
识别同一线束中因链路间串扰而造成的问题电缆的独特解决方案
完全符合行业标准的独特解决方案
DTX 10 千兆铜缆套件与 DTX-1800(DTX 1800)测试仪 一起保证您的投资价值 – 确保10 千兆和外部串扰(ANEXT 和 AFEXT)的性能完全符合 500 MHz 的行业标准

DTX 10 千兆套件:DTX-1800 (DTX 1800)的外部串扰分析仪套件包括:两个 DTX-AXTLK1 通信模块、Windows 版 DTX AxTalk Analyzer? 软件、两个 Cat 6A/EA 类永久链路适配器 (DTX-PLA002S)、两个针对外部串扰测量优化到 500 MHz (DTX-CHA001AS) 的通道适配器、两个链路端接器 (DTX-AXTERM) 以及两个 RJ45 到 RJ45 耦合器。此套件的所有项目都封装在一个单独的便携包中。

2、光缆认证
快速光缆认证 - 10 Meg 至 10 Gig。DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)是唯一一款可完成铜缆和光缆认证的电缆分析仪。只有DTX测试仪平台能够提供用于基本(T1)光缆认证的板载光缆模块和用于扩展(T2)认证的DTX OTDR 模块。

我们设计了DTX光缆模块和DTX OTDR模块,采用独有的技术加速了测试过程,并提供了易于使用的界面。我们的光缆模块使用户以更少的时间测试更多的光缆,并且将费用降至最低,使用户能够应对其它更多的任务。DTX? OTDR模块具有无可比拟的易用性和丰富的友好功能,以及熟悉的DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)界面,从而加速了扩展光缆认证和故障诊断功能。随着使用时间的推移,节省的时间是非常可观的 - 普通的承包商每年也节省数百小时。

3、认证布线、验证可用性与链路连接性
随着网络应用的不断发展和带宽需求的不断增长,测试的需求也在不断的增长。无论您要激活新服务、升级新基础设施、进行介质访问控制,还是对布线或链路连通性问题进行故障排除,业界的最佳实践都建议您在验证布线合格性后验证链路连通性和网络可用性,并在一个综合报告中记录结果。这种做法可以让客户确信所交付的网络基础设施处于最佳工作状态。而附带新 DTX 网络服务模块(DTX-NSM)的DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)就是实践此做法的最好选择。

DTX 网络服务模块(DTX-NSM):
验证网络服务可用性 – 判断电信出口是否有效、确定数据传输速率(10/100/1000 Mbps 连接)、双工能力以及是否可通过 PoE 供电。
检查链路利用率和错误状况 – 查看受测链路的以太网利用率(以可用带宽的百分比表示);确定广播通信以及出现网络错误的情况。
端口识别 – 采用交换机/集线器指示灯闪烁;验证受测链路是否连接到了正确的端口,或找出已连接工作区出口的位置。
验证链路连通性(最高支持千兆以太网) – 使用 DHCP 服务器获取 IP 地址,以 10、100 或 1000 Mb/s 速率 ping 默认路由器或 DNS 服务器。或者也可以手动分配 IP 地址来 ping 网络设备。
验证 PoE – 验证连接到电源设备链路的可用性以及电压水平,以便为 VoIP、网络摄像头、无线局域网接入点等以太网供电应用提供有源设备。
使用我们的 LinkWare 软件,在一个综合报告中记录有线链路验证测试结果以及网络可用性与链路连通性测试结果。
排除链路故障 – 判断性能问题的根源是布线还是网络。

4、认可
900 MHz 和 F 级(Cat 7)厂商认可。DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)中的顶级产品 DTX-1800 — 支持高达 900 MHz 带宽的测试。这个范围更广的带宽除了支持 ISO F 级链路外,还能支持新标准,如 10 G 以太网布线。它还使您能够认证其它应用的链路,如双绞线视频分布系统。市场上没有其它测试仪能够提供这种既能满足当前的 5e/6 类规范,又可保证未来无忧的投资。厂商是您所作测试决定时不可分割的一部分。为了支持他们的保证,您的认证测试必须使用经过认可的工具执行,这样才能确保客户完全满意。我们提供的DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)均在多家业界领先的配线制造商的实验室经过严格的测试。

5、最快捷的认证测试方案
DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)极大地缩短了认证测试的时间。时间就是金钱。DTX系列测试仪能够同时为您节约时间和金钱。
DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)提供的优异性能每年可以帮助您降低大约 33% 的总体认证成本。更快的测试、更高的精度、更出色的诊断功能、更长的电池寿命、更简洁的用户界面以及迅速的设置方法和报告功能,是认证成本得以大幅下降的直接原因。

在9秒钟内完成6类链路测试
DTX-1200DTX-1800可以在9秒钟内完成6类链路的测试–不仅完全满足当前的国际标准,而且具有超高的测试精度,这比现有测试仪测试速度快3倍。这个不可思议的速度意味着您在一天8小时的工作时间内可以多测试170条以上的链路。

故障诊断快2倍
当一条链路有故障时,DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)可以提供快速且简明易懂的方式,来表示故障的确切位置(故障点到测试仪的距离)以及出现故障的可能原因。这些提示信息不仅告诉您出现了什么故障,而且还为您提供了快速解决问题的正确方法–这样就无需花费时间去咨询工程项目负责人员。不用浪费时间进行试验、摸索排除故障的方法,以及重新测试以判断故障是否已解决–测试人员能够清楚地知道在故障链路的什么地方出现了什么样的问题,需要怎样做就可以排除故障。

高级故障诊断-在测试环节之外节约时间
DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)不仅仅是测试时的速度快,它还减少了设置和生成报告的时间。其简单易用的特点减少了培训时间;更长的电池使用时间意味着一次充电后,您可以进行更多的测试;明亮的彩色显示屏,大容量的内存和内置的对讲机配合使用人员不断积累的实际测试经验,这一切都有助于提高整体的测试效率。在每天的测试工作中,DTX系列在不知不觉中就为您节约的时间,节省了资金。

超越 IV 级的测试仪精度
ISO/IEC(国际标准)要求Class F链路要测试到600MHz,并且要求测试仪需要满足IV级精度。DTX系列满足并且超越了这个要求,确保您在全频率范围内的测试结果都有更高的可信度。不精确测试的代价:测试仪显示不正确的通过/失败判断会造成将合格的链路判定为不合格的,或是将不合格的链路判定为合格的。这两种情况都会浪费您大量的时间和资金。这些错误结果耗费您的时间和金钱 – 使用 DTX 每次都能获得准确的结果。

首个获得UL认证符合最新标准的电缆测试仪。
DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)的精度标准通过了UL的精度认证,该认证是根据IEC-61935-1标准对于IV级精度的要求和TIA-TSB-155标准对于IIIe级精度的提议而得到的。IIIe级精度将会要求测试用于部署10GB以太网的Cat 6电缆。

6、跳线测试解决方案
使用 DTX 跳线适配器(DTX-PCU6S)测试最弱的链路:快速、方便、高效。更严格的新 TIA 标准以及 5e 类/D 级和 6 类/E 级布线系统对高数据传输率的需求使得跳线性能的测试比以往任何时候都更加重要。现在有了跳线测试解决方案,跳线的测试就方便了。只需将坚固耐用、结构紧凑的跳线测试适配器连接到 DTX 或 DSP 电缆分析仪,然后下载测试数据库,您就拥有了能满足 TIA 跳线测试要求的高速、完全自动化的测试仪。降低误码率。提高信道吞吐量。增加系统冗余度。并减少网络故障停机时间。这就是我们所说的高投资回报;这就是网络超级透视。

迅速确定跳线是否完全符合新的 TIA 568B/ ISO 标准。
检查原有跳线,隔离降低网络性能以及导致网络中断的故障跳线。
测试跳线以确保最佳的网络性能,提高通道输出和系统容许度。
使用多对传输方案和同对双向通讯技术,降低高级应用的错误率,例如1 Gb/s 和 10 Gb/s 以太网系统。
70% 的 Cat5e/6 跳线不符合 TIA 规格要求,请单击此处了解详细信息

使用同轴测试适配器(DTX-COAX)快速、轻松地测试同轴电缆链路
DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)增加了测试同轴电缆系统的功能,包括上一代的数据电缆(例如10BASE-2或10BASE-5以太网)和视频分发同轴电缆,功能得到了进一步增强。同轴电缆测试适配器和升级软件为您的DTX系列电缆认证分析仪增加了如下同轴电缆测试功能:
长度
传输延迟:传输延迟测量信号从电缆链路一端到另一端所需的时间。电缆的NVP值是指电缆上的电气信号速度,它用于将传输延迟转换为链路的”电气长度”。如何NVP值的精度足够,则电气长度会接近于物理长度。
电缆(输入)阻抗:电缆输入阻抗用于定性电缆是否是正确的同轴电缆类型,例如用于上一代以太网系统的75Ω电缆和50Ω电缆或93Ω电缆。此外,测试仪对链路执行时域反射(TDR)测试,以确保电缆在阻抗特性上不会发生显著改变。阻抗异常将会导致严重的信号传输质量问题。
作为信号频率功能的插入损耗:有了DTX同轴电缆测试适配器,DTX-1800就可以在1到900 MHx的频率范围内测量同轴电缆的插入损耗。DTX-1200使用同轴电缆适配器则可以在1到350 MHz的频率范围内测量插入损耗。 测试仪会存储扫描图,这些扫描图可以可以通过 LinkWare 软件上载并存储到 PC 中。

7、使用 LinkWare 电缆测试管理软件节省了管理测试结果的时间
DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)中包含功能强大的 Link-Ware 电缆管理软件,它可以帮助您对快速地对测试结果通过工作地点、用户、建筑等进行组织、编辑、查看、打印、保存或存档。您可以将测试结果合并到现有的数据库中,通过任意数据域或参数进行排序、查找或组织。您也可而已将数据导出为 Adobe 的 PDF 文档。

LinkWare 软件广泛的数据管理能力:
使用单一的软件管理铜缆和光缆测试结果,支持福禄克网络全线电缆测试仪
对所有福禄克网络电缆测试仪以通用的格式得到专业的图形测试报告
确保符合配置和打印 TIA 606-A 文档的标准
新的拖放功能可以更方便地管理和组织多个项目
和功能强大的CMS电缆管理软件兼容
简单的用户界面和省时的功能提高了生产率,它是世界上首选的电缆测试管理软件
LinkWare 软件的彩色图形描述了被测参数,可以打印专业的、图形化的测试报告。您可以选择打印哪些参数以及图形显示的顺序。您可以定制报告上的公司 LOGO。

8、DTX OTDR – 了解如何改进您的测试仪、员工能力和业务范围
DTX OTDR 模块是功能完备的光时域反射计 (OTDR) 模块,挂接在DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)上使用。它使功能强大的 DTX 认证工具成为完整而简单易用的 OTDR测试仪,生成并分析单模和多模光纤的曲线。DTX OTDR 模块以无与伦比的易用性让每位技术人员都成为光纤专家,自动 OTDR 设置、对事件和光纤链路的损耗限度、发射光纤补偿、自动事件分析和结果管理等全部通过DTX系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)熟悉的用户界面进行操作。

一个平台,多种优势;DTX OTDR 模块通过下列途径充分利用您的 DTX电缆认证测试仪 投资:
提高安装效益而无需增加人手。
缩短技术人员的光纤测试学习曲线。
使用一个工具便可执行基本(第 1 级)*光纤验证和高级(第 2 级)光纤验证。
通过功能强大的单端 OTDR 加快故障排除速度。
使用 LinkWare导数据软件提供铜缆和光纤综合报告
* 对于第 1 层认证,需要单独的板载光纤模块。

DTX Compact OTDR 工具包选项:
DTX-1800-MSO
DTX-QUAD-OTDR
DTX-OTDR LL-KIT
DTX-OTDR-KIT
DTX-OTDR-QMOD

9、DTX-CLT 电缆认证分析仪
现在,电缆认证的黄金标准也适用于超五类综合布线系统了。使用 DTX-CLT测试仪,布线认证测试的每个环节都将更为简单:从设置,到测试和记录,以及故障排除,再到提供结果报告。作为福禄克网络公司 DTX 电缆认证分析仪家族的新成员,DTX-CLT 测试仪的设计能够满足电气安装人员的专门需要。

故障排除:快两倍
当链路故障时,DTX-CLT 测试仪将显示易于理解的故障排除向导,帮助您找到故障点的位置(距离测试仪的距离),提示可能的故障原因。这些向导不仅可帮助您找到故障,还在屏幕上为您提供可行的修复方法建议,从而能够更快的排除故障。
技术人员可以精确地知晓在哪里去查找故障并在屏幕上获得故障的处理方法,而不是用试错法寻找故障点,节省大量时间。哪怕只有百分之二的测试链路有故障,在解决这些故障时,DTX 诊断也可以每天为您节约两个小时的时间。

新的中文版DTX系列测试仪均支持国标GB50312、GB50174、GB21671等相关要求的质量指标。还可以帮助用户减少和避免水货给自己造成的各种应用损失。对于可靠性要求极高的数据中心、IDC机房用户,DTX系列分析仪还是目前为止助其日常维护、定期检测和快速故障诊断最有力工具。DTX电缆分析仪已经广泛用于运营商、电力、金融、教育、航天、交通、广电、军工及其它各重要行业用户、数据中心、大中型企业网、园区网、校园网、智能建筑(群)、安装工程商、系统集成商、第三方评测 机构、电缆生产厂商、工业自动化现场维护、外包维护单位等众多用户。帮助他们在系统维护、故障诊断、选型测试、进货验收、生产检验、研究开发等各个方面提高并持续保持了系统的高可靠性。极大地减少了对未来不确定性的升级“焦虑”和停运损失、低效损失。

DTX 系列电缆认证分析仪技术指标:

电缆类型:标准的链路接口适配器
LAN网用屏蔽和非屏蔽双绞线(STP,FTP,SSTP和UTP):
TIA Category 3, 4, 5, 5e, 6 和6A: 100Ω
ISO/IEC C 级和 D 级:100Ω和120Ω
ISO/ IEC Class E, 100 Ω ISO/ IEC Class F, 100Ω
Cat 6A/ Class EA 永久链路适配器插头类型及寿命: 屏蔽和非屏蔽电缆,TIA Cat 3, 4, 5, 5e, 6, 6A 和 ISO/IEC Class C, D, E 及EA 永久链路
Cat 6A/ Class EA通道适配器插头类型及寿命: 屏蔽和非屏蔽电缆,TIA Cat 3, 4, 5, 5e, 6, 6A 和 ISO/IEC Class C, D, E 及EA通道

测试标准
TIA Category 3, 5e, 6 依据 ANSI/TIA-568-C.2
TIA TSB-95标准:5类(1000BASE-T)
TIA/EIA-568B.2-1标准:6类(TIA/EIA-568B.2附录1)
TIA Category 6A 依据 ANSI/TIA-568-C.2 (6A 仅DTX-1800支持)
TR 24750 (仅DTX-1800支持)
ISO/IEC 11801标准:C级、D级和E级
ISO/IEC 11801标准:F级(仅限 DTX-1800
EN 50173标准:C级、D级和E级
EN 50173 Class EA, F (仅DTX-1800 支持)
ANSI TP-PMD
10BASE5,10BASE2,10BASE-T,100BASE-TX,1000BASE-T

自动测试速度
完整的双向6类双绞线链路自动测试时间:12秒或更少
双向自动测试Category 6A 及ISO/IEC Class F 链路只需22秒

支持的测试参数:(测试参数及测试的频率范围由所选择的测试标准所决定)
接线图、
长度、
传输时延、
时延偏离、
支流环路电阻、
插入损耗(衰减)、
回波损耗,远端回波损耗
近端串扰、远端近端串扰
衰减串扰比(ACR-N), ACR-N @ Remote
ACR-F (ELFEXT), ACR-F @ Remote
PS ACR-F (ELFEXT), PS ACR-F @ Remote
PS NEXT, PS NEXT @ Remote
PS ACR-N, PS ACR-N @ Remote
综合外部近端串扰 (PS ANEXT)
综合外部衰减远端串扰比(PS AACR-F)

电缆上的音频发生器
产生可被例如IntelliTone智能音频探头等音频探头检测到的音频。向所有线对发生音频。音频的频率范围:440-831Hz

显示:带背景灯的无源彩色透射 LCD,对角线长度9.4CM,点阵:(宽)240点x (高)320点

输入保护:能经受持续的电话电压和100mA的过流。偶尔的ISDN过压不会造成仪器损坏

便携包:带冲击能量吸收的高效塑料包

尺寸:主机与智能远端:21.6cm x 11.2cm x 6cm

重量:1.1kg (未接测试模块时)

操作温度:0°C至45°C

保存温度:-20°C至+60°C

可操作的相对湿度(非凝结)
0°C至35°C:0%至90%
35°C至45°C:0%至70%

振动:随机,2g,5-500Hz

震动:1米跌落试验,无论是否带有模块式适配器

安全:
CSA C22.2 No. 1010.1:1992
EN 61010-1第1版+修订1,2

污染级别:IEC 60664中描述的2级污染,遵守IEC60950″信息技术设备安全性,1999″标准

高度:操作:4000米;保存:12000米

EMC:EN 61326-1

电源:
主机与远端:锂离子电池,7.4V,4000mAh
典型电池使用时间:12至14小时
充电时间(关机状态):4小时(低于40°C)
交流适配器/充电器,USA 版本:直线电源:输入 108 V 到 132 V ac,60 Hz:输出 15 V dc,1.2 A
交流适配器/充电器,国际版本:开关电源;输入90-264Vac,48-62Hz;输出15Vdc,1.2A(隔离输出)
主机中存储单元备用电池:锂电池
锂电池典型寿命:5 年
在0 °C to 45 °C 温度范围外电池不会充电
在40 °C and 45 °C 温度范围内电池充电效率会降低

性能指标
基线精度
在整个测试频率范围内DTX系列测试仪均满足或超过IEC 61935-1/Ed. 3要求的IV级精度。
Category 6A/Class EA 链路测试模块(向下兼容)
DTX电缆分析仪远超过ANSI/TIA-1152 and IEC 61935-1/Ed.3标准要求的IIIe级精度
F级链路测试模式
DTX-1800满足或超过IEC 61935-1/Ed. 3.标准要求的IV级精度要求。
双绞线的长度测试
参数
单端测试
双端测试(主机与远端)

范围
800 m–单端测试
150 m–双端测试(主机与远端)

分辨率
0.1 m–单端测试
0.1 m–双端测试(主机与远端)

精度
±(1m + 4%)–单端测试
±(1m + 4%)–双端测试(主机与远端)

DTX 系列电缆认证分析仪(DTX-1800DTX-1200,DTX-LT)选型指南:

型号:Model Number/Name Description
DTX-1800:包括 DTX-1800 主测试仪和智能远端测试仪、LinkWare PC 软件、128MB MMC 卡、Cat 6A/EA 类永久链路适配器 (2)、Cat 6/E 类通道适配器 (2)、通话头戴式耳机 (2)、AC 充电器 (2)、便携包、USB 接口电缆 (Mini-B)以及用户手册

DTX-1200:包括 DTX-1200 主测试仪和智能远端测试仪、LinkWare PC 软件、Cat 6/E 类永久链路适配器 (2)、Cat 6/E 类通道适配器 (2)、通话头戴式耳机 (2)、AC 充电器 (2)、便携包、以及用户手册

DTX-LT:包括 DTX-LT 主测试仪和智能远端测试仪、LinkWare PC 软件、Cat 6/E 类永久链路适配器 (2)、6/E 类通道适配器 (1)、AC 充电器 (2)、便携包、USB 接口电缆 (Mini-B)以及用户手册
——————————————————————————–
套件:Model Number/Name Description
DTX-1800-MS 带多模和单模光纤模块的 DTX-1800:包括 DTX-1800 电缆认证分析仪、DTX-MFM2 多模光纤模块以及 DTX-SFM2 单模光纤模块

DTX-1800-M 带多模光纤模块的 DTX-1800:包括 DTX-1800 CableAnalyzer 和一套 DTX-MFM2 多模光纤模块

DTX-1800-MO 线缆验收维护专业工具包(MO)

DTX-1200-M 带多模光纤模块的 DTX-1200:包括 DTX-1200 CableAnalyzer 和一套 DTX-MFM2 多模光纤模块

DTX-1200-MS 带多模和单模光纤模块的 DTX-1200:包括 DTX-1200 电缆认证分析仪、DTX-MFM2 多模光纤模块以及 DTX-SFM2 单模光纤模块

ES2-DTX-PRO-KIT 专业技术人员套件包括 ES2-PRO-SX/I-KIT 和 DTX-1800-M

ES2-DTX-LAN-KIT LAN 技术人员套件包括 ES2-LAN-SX 和 DTX-1800
——————————————————————————–
选项:Model Number/Name Description
DTX-1800/SR DTX-1800 智能远端附件
DTX-1200/SR DTX-1200 智能远端附件
DTX-LT/SR DTX-LT 智能远端附件
——————————————————————————–
支持:Model Number/Name Description
GLD-DTX 包括 DTX(任何型号)一年支持服务
GLD-DTX-FIBERMOD 包括 DTX 光缆模块(任何型号)一年支持服务
GLD-DTX-OTDR 1年金牌会员服务支持
——————————————————————————–
铜缆测试适配器和附件:Model Number/Name Description
DTX-10GKIT DTX-1800 外部串扰分析仪套件包括:两个 DTX-AXTLK1 通信模块、Windows 版 DTX AxTalk Analyzer? 软件、2 个 Cat 6A/EA 类永久链路适配器 (DTX-PLA002S) 以及针对外部串扰测量优化过的 2 个通道适配器
DTX-NSM DTX 网络模块插入 DTX 测试仪主单元的背后。 它可执行网络连接测试,根据标准测试以太网供电情况,并可分析链路所连接的网络端口。
DTX-COAX DTX 同轴电缆测试适配器(含 2 个适配器)
DSP-PCI-C6JACK 用于 DSP-PCI-C6 跳线适配器的Cat 6 备用插座,10 件套装
DTX-PCU6S DTX 系列 UTP 6 类跳线适配器套件包括:DTX 主机适配器(DTX-PCU6/MN)和 DTX 智能远端适配器(DTX-PCU6/SR)。
DTX-PLA002S 两件套装的带用于 Cat6A 和外部串扰测试的永久链路适配器。该适配器可用于所有永久链路测试 Cat6A/6/5e/5 和 Cat 3。
DTX-PLA002 一个用于 Cat 6A 和线外串扰 (Alien Cross Talk) 测试的永久链路适配器。该适配器可用于所有永久链路测试 Cat 6A /6/5e/5 和 Cat 3。
DTX-PLCAL 永久链路适配器现场校验模块。Link-Ware(2.71 版或更高版本)中“Utilities”(实用程序)下的自动化程序允许用户使用此模块校验 DTX-PLA002 适配器的回波损耗性能。
DTX-PLA002PRP DTX-PLA002 插头备用部件。它包括两个 8 针模块插头的接触块。
DTX-PLA001S 两件套装的带 PM06 个性化模块的永久链路适配器。该适配器与所有 DSP-PMxx 个性化模块兼容。
DTX-PLA001 1 个永久链路适配器,用于 DTX 系列。该适配器与所有 DSP-PMxx 个性化模块兼容,但不包括任何个性化模块。
DTX-TERA TERA 适配器套件包括 TERA 通道适配器 (2) 和 TERA 永久链路适配器 (2),用于 Siemon TERA F 类系统
DTX-PLA011 一 (1) 个 TERA 永久链路适配器,用于 Siemon TERA F 和 Fa 类系统。 注:您至少还需要一 (1) 个 DTX-CHA011 适配器。
DTX-CHA011 TERA 通道适配器,用于 Siemon TERA F 级系统
DTX-CHA002S 一套优化用于测试外部串扰的 Cat 6A/Ea 类通道适配器(两个)。 这些适配器可用于测试 Cat 6A/ 6/ 5e/ 5/ 3 以及 Ea/E/D 和 C 类通道。
DTX-CHA002 优化用于测试外部串扰的 Cat 6A/Ea 类通道适配器。 此适配器可用于测试 Cat 6A/ 6/ 5e/ 5/ 3 以及 Ea/E/D 和 C 类通道。
——————————————————————————–
光缆测试模块和附件:Model Number/Name Description
DTX-MFM2 DTX 多模光纤模块包括两个模块(一个用于主测试仪,另一个用于智能远端测试仪)每个模块包含单输出端口组合 850nm 和 -1550nm LED 光源、850-1550 nm 光功率计、集成 VFL、用于功率计的 SC 适配器和一套带卷轴 的 62.5/125 SC-SC、50/125 SC-SC 测试参考导线(NF-MANDREL-50 和 NF-MANDREL-625)
DTX-GFM2 双件套装 DTX 千兆多模光纤模块,分别包括:单输出端口组合 850nm VCSEC 光源和 1310nm 激光光源;850-1550nm 光功率计; 集成 VFL; 用于功率计的 SC 适配器及一套 50/125 SC-SC 测试参考导线
DTX-SFM2 DTX 单模光纤模块包括两个模块(分别用于主测试仪和智能远端测试仪)。一个模块包括单输出端口组合 1310nm 和 1550 nm 激光光源、850-1550 nm 功率计、集成 VFL 和用于功率计及单模 SC-SC 测试参考导线的 SC 适配器
DTX-FTK DTX 光缆测试套件包含 DTX-FOM 光功率计、SimpliFiber 850 nm 和 1300 nm LED 光源带携带箱和多语种用户指南
——————————————————————————–
NFA-SC 两件套装用于DTX-xFM2 功率计端口的 SC 适配器。
NFA-LC 两件套装用于DTX-xFM2 功率计端口的 LC 适配器。
NFA-ST 两件套装用于DTX-xFM2 功率计端口的 ST 适配器。
NFA-FC FC 测试适配器,双件套装
NFB1/2-LC/ST 包括测试参考导线 NFK1-DPLX-LC、NFK1-DPLX-ST、NFK2-DPLX-LC、NFK2-DPLX-ST;功率计用 LC 和 ST 适配器以及 62.5/125 和50/125 μm 卷轴的套件。该套件符合 DTX-MFM2 或 DTX-GFM2 标准提供一整套通过 SC、LC 和 ST 连接器测试多模链路的附件。
NFK1-DPLX-SC SC 适配器双工 MM 62.5 μm 测试参考导线,双件套装
NFK1-DPLX-LC LC 适配器双工 MM 62.5 um 测试参考导线,双件套装
NFK1-DPLX-ST ST 适配器双工 MM 62.5 μm 测试参考导线,双件套装
NFK1-DPLX-FC FC 适配器双工 MM 62.5 um 测试参考导线,双件套装
NFK2-DPLX-SC SC 适配器双工 MM 50 um 测试参考导线,双件套装
NFK2-DPLX-LC LC 适配器双工 MM 50 um 测试参考导线,双件套装
NFK2-DPLX-ST ST 适配器双工 MM 50 um 测试参考导线,双件套装
NFK2-DPLX-FC FC 适配器双工 MM 50 um 测试参考导线,双件套装
NFK3-DPLX-SC SC 适配器双工单模测试参考导线,双件套装
NFK3-DPLX-LC LC 适配器双工单模测试参考导线,双件套装
NFK3-DPLX-ST ST适配器双工单模测试参考导线,双件套装
NFK3-DPLX-FC FC 适配器双工单模测试参考导线,双件套装
NFK1-LC LC 附件包,62.5 ?m 多模
NFK1-MANDREL-KIT 多模光纤卷轴套件,包括两个红色的用于 50/125 ?m 电缆的卷轴和两个灰色的用于 62.5/125 ?m 电缆的卷轴
NFK1-MTRJ MT-RJ 附件包,62.5 ?m 多模
NFK1-VF45 VF-45 附件包,62.5 ?m 多模
NF-MANDREL-50 红色多模光纤卷轴,用于带 3 mm 插座的 50/125 ?m 光纤
NF-MANDREL-625 灰色多模光纤卷轴,用于带 3 mm 插座的 62.5/125 ?m 光纤
NFK2-VF45 VF-45 附件包,50 ?m 多模
NFK2-MTRJ MT-RJ 附件包,50 ?m 多模
NFK1-SC SC 线缆附件包,62.5 ?m 光缆
NFK2-SC SC 线缆附件包,50 ?m 光缆
NFK3-SC SC 线缆附件包,单模光缆
NFC-Kit-Case 光纤清洁套件。 See Photo
NF400 光缆测试附件携带箱
DTX-FBRCSE DTX-xFM 或 DTX-xFM2 光纤损耗测试模块便携包,含有测试参考导线和光纤连接器适配器的存放空间
——————————————————————————–
零配件:Model Number/Name Description
NFK1-EFLC-SC 一个 62.5 ?m SC/SC Encircled Flux 发射控制器(DTX 需要使用两个)
NFK1-EFLC-LC 一个 62.5 ?m SC/LC Encircled Flux 发射控制器(DTX 需要使用两个)
NFK2-EFLC-SC 一个 50 ?m SC/SC Encircled Flux 发射控制器(DTX 需要使用两个)
NFK2-EFLC-LC 一个 50 ?m SC/LC Encircled Flux 发射控制器(DTX 需要使用两个)
DTX-HCSE 硬便携包
DTX-TSET 用于 DSP 和 DTX CableAnalyzer 的头戴式耳机
DTX-ACUN 通用交流充电器
DTX-CASE 标准便携包 – DTX 系列
DTX-STRP DTX 背带
DTX-USB USB 接口电缆 (Mini-B)
DTX-SER 串行 RS-232 电缆(连接DB-9 和 IEEE 1394)
DSP-MCR-U 多媒体存储卡读卡器,USB 电缆
DTX-LION 锂离子电池组
——————————————————————————–
个性化模块:Model Number/Name Description
DSP-PM19B SYSTIMAX? VisiPatch? 360 (T568B) 个性化模块
DSP-PM19A SYSTIMAX? VisiPatch? 360 (T568A) 个性化模块
DSP-PM17B TYCO/AMP 610XC 连接器 (T568B) 个性化模块
DSP-PM17A TYCO/AMP 610XC 连接器 (T568A) 个性化模块
DSP-PM16B LEVITON 110 (T568B) 个性化模块
DSP-PM16A LEVITON 110 (T568A) 个性化模块
DSP-PM15B ADC/KRONE 高频带 (T568B) 个性化模块
DSP-PM15A ADC/KRONE 高频带 (T568A) 个性化模块
DSP-PM14B ADC/KRONE ULTIM8 (T568B) 个性化模块
DSP-PM14A ADC/KRONE ULTIM8 (T568A) 个性化模块
DSP-PM13B SIEMON S210 (T568B) 个性化模块
DSP-PM13A SIEMON S210 (T568A) 个性化模块
DSP-PM12B PANDUIT GIGAPUNCH (T568B) 个性化模块
DSP-PM11B NORDX GIGABIX (T568B) 个性化模块
DSP-PM11A NORDX GIGABIX (T568A) 个性化模块
DSP-PM11B Gerard Industries CP GigaPro (T568B) 个性化模块
DSP-PM11A Gerard Industries CP GigaPro (T568A) 个性化模块
DSP-PM10B SYSTIMAX? 110 (T568B) 个性化模块
DSP-PM10A SYSTIMAX? 110 (T568A) 个性化模块
DSP-PM06 两个用于测试永久链路的 Cat 6 集中式个性化模块。使用这些模块可以测试 Cat6/5e/5 和 Cat 3 链路。


更多




福禄克FLuke DSX-5000线缆测试仪 福禄克FLuke DTX-1800线缆测试仪 福禄克FLuke Onetouch AT网络分析仪 福禄克FLuke OptiFiber PRO光纤测试仪
  • dtx系列测试仪新一代中文手持式测试仪 – 省时省力。
  • -9秒完成6A类认证测试
  • -铜缆、光纤测试一键切换
  • -出色的智能故障诊断能力
  • -具有1000MHz的测试带宽
  • -超越Cat 5e/6/6A/7类的规格要求
  • dtx系列测试仪新一代中文手持式测试仪 – 省时省力。
  • -9秒完成6类认证测试
  • -铜缆和光纤测试一键切换
  • -出色的智能故障诊断能力
  • -具有900MHz的测试带宽
  • -超越Cat 5e/6类的规格要求
  • dtx系列测试仪新一代手持式网络分析仪 – 省时省力。
  • -一键网络自动化测试
  • -支持自定义测试脚本设置
  • -出色的智能故障诊断能力
  • -具有数据捕获和性能测试
  • -全面支持国标GB/T21671
  • dtx系列测试仪新一代快速OTDR测试仪 – 省时省力。
  • -首创智能手机界面的 OTDR
  • -业界最短事件和衰减死区
  • -支持自定义项目文件夹
  • -支持数据中心测试模式
  • -强大事件和曲线分析能力
