福禄克FLUKE FI-3000光纤检测显微仪 FiberInspector Pro MPO

发布日期:2019年03月19日   浏览次数:18次   编辑:深圳连讯

福禄克FLUKE FI-3000 FiberInspector  Pro MPO 光纤检测显微仪产品概述:

掌握更高效率的 MPO 检测
  • 从完整干线移动到各个端面,通过实时视图了解端面总体详情
  • Versiv/LinkWare 集成,方便操作和文档管理,或与手机集成以进行测试和共享*
  • Automated pass/fail results in seconds
  • 多个自动对焦/自动对中摄像机,可实时成像
  • Rugged, ergonomic design with convenient holster
  • 支持一或两排 8,12 或 16 UPC 或 APC 连接器以及单光纤*。

*Versiv 和单光纤支持将于 2019 年下半年推出。



福禄克FLUKE FI-3000 FiberInspector  Pro MPO 光纤检测显微仪简介:

FI-3000 FiberInspector Pro 提供了广泛的功能,让您可以轻松且高效率地测试 MPO 光纤干线。The multiple camera design provides an instant Live View with simple touchscreen gestures to move from full trunk to individual endfaces in real time. Automated pass/fail results in seconds. 将结果保存在手机上并通过短信或电子邮件分享,也可使用业界领先的 LinkWare 平台保存完整的项目报告,包括铜缆、光纤损耗、OTDR 和端面图像*。紧凑、符合人体工程学的设计和自动对焦,让您可以舒适地测试成百上千的线缆或端口。 *Single fiber and Versiv support available second half 2019.

“数据中心和光纤到户/办公室或天线 (FTTx) 的高密度网络的发展推动着 MPO 技术的普及。人眼看不到的细微灰尘却可能导致光纤连接发生间歇性错误甚至完全失效。所以要在连接之前检查每个光纤连接 – 哪怕是直接来自工厂的线缆。”Mike Hughes,产品管理副总裁,US Conec公司。该公司是高密度光学互连开发和供应领域的全球领导者,也是MTP® 高性能 MPO 连接器的发明者。





  1. 可更换式探尖支持一或两排 8、12 或 16 UPC 或 APC 连接器以及单光纤*
  2. PortBright™ 照明,适合光线较暗或密集的接线板
  3. 带系绳的保护罩

*Single fiber support available second half 2019

  1. 自动聚焦控制
  2. PortBright 开/关
  3. LED 指示通过/失败和 Wi-Fi 连接
  4. 无需连接 Versiv 或智能手机即可开始自动测试
  5. 自动关机延长电池寿命
  6. 符合人体工程学设计,适合检查线缆或端口
  7. 坚固耐用型设计,适合长期现场使用
  8. USB 端口,可为锂离子电池充电或连接 Versiv

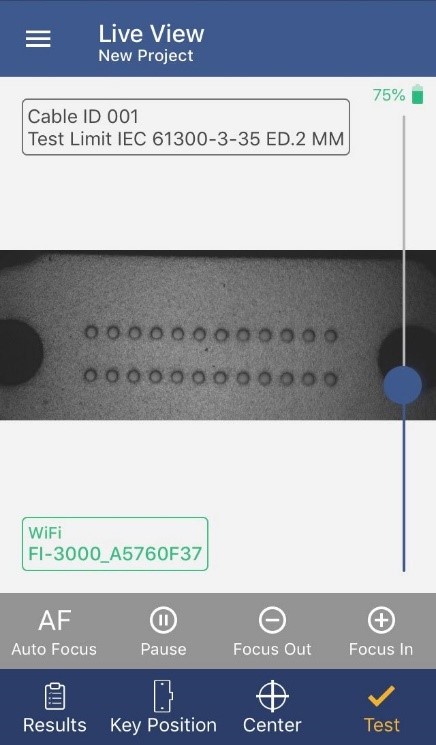

有自动聚焦和自动对中功能的实时视图可为您提供实时可见性

将连接器插入 FI-3000,轻触自动对焦按钮,实时视图功能可立即显示光纤端面的实时图像 – 无需额外的设置或处理时间。双摄像机提供整个端面的整合视图。使用简单的手势放大感兴趣的部分、平移查看整个连接器,或点击特定光纤的图像以查看详细视图。

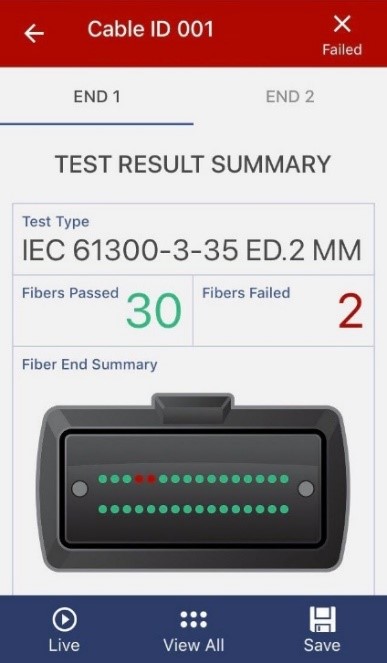

秒自动完成 MPO 主干和端面的通过/失败测试

手动检查 MPO 连接可能很慢并会出现人为错误。手动跟踪连接器中的多个光纤端面很可能会漏掉其中一个或多个端面。FiberInspector 的自动测试模式可检查连接器中的所有光纤端面,根据 IEC 61300-3-35 行业标准对其进行分级,每根光纤在不足两秒内即可完成总体“通过或失败”测试。可以使用手势的用户界面可以方便地从摘要视图切换到详细视图。

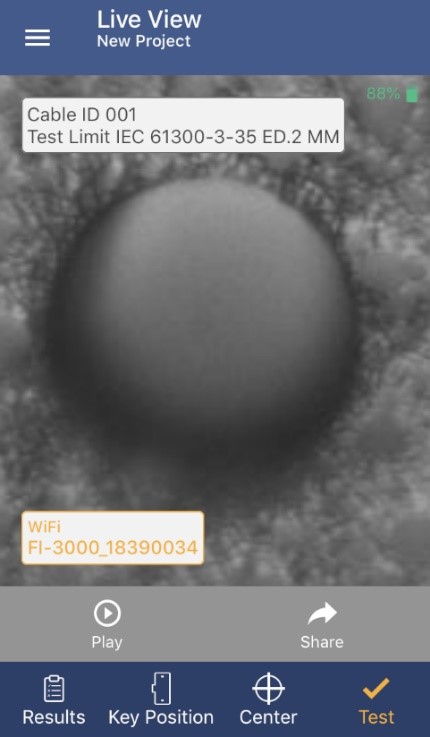

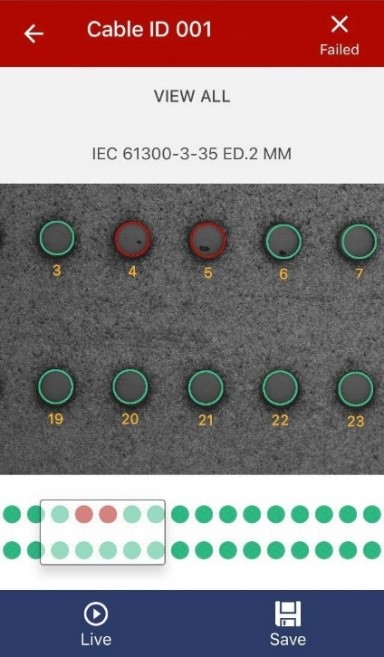

从摘要视图(左)无缝切换到图像(中),然后使用可以使用手势的界面放大各个光纤的视图(右)并平移查看整个连接器。各个光纤都有标签,让您知道您看到的是什么。红色缺陷是不符合选定标准的,绿色是可接受的。

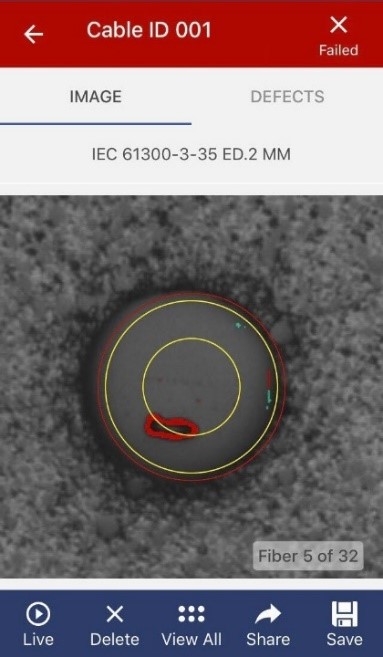

测试结果使用图形显示问题区域

端面未通过测试时,FI-3000 会显示哪些光纤未通过测试,并突出显示导致失败的区域,包括污染、坑、碎片和划痕。通过了解故障原因,用户即可确定所需的清洁类型或连接器是否已经损坏到无法修复的境地。



轻巧的人体工程学设计,带防护套

FI-3000 独特的设计让您能够方便地检查闷头和干线。紧凑且轻巧 (326 g / 11.5 oz) 的设计让您可以每日舒适地使用。内置 PortBright? 照明让您在昏暗的数据中心或接线柜中的密集接线板中也能轻松找到正确的端口。All FI-3000 models include a holster which provides convenient access to the camera as well as storage for inspection tips and a Quick Clean? cleaner.

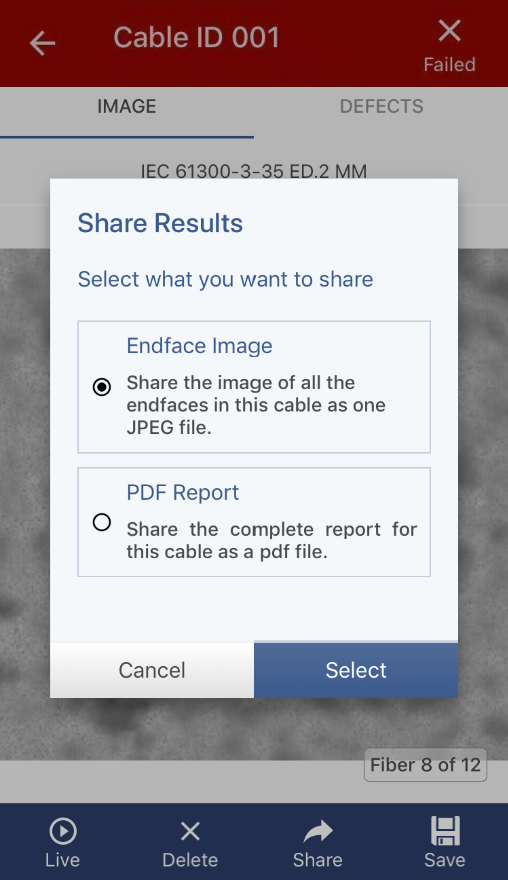

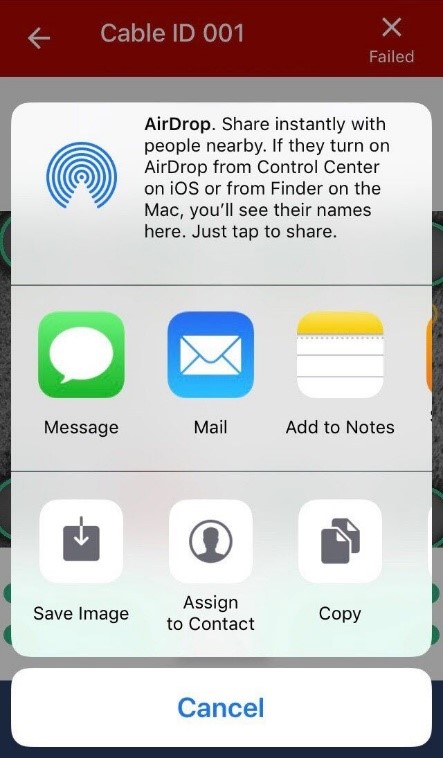

iOS 和 Android 应用供您方便共享数据

FI-3000 也可通过 Wi-Fi 连接到 iOS 或 Android 设备,适合小型作业或快速检测。FiberInspector 应用 (FI-IN) 显示简单的通过/失败结果,但可以完全控制 FI-3000,让您可以放大或缩小各个端面并平移整个端面的实时视图。FI-IN 支持在设备中命名和保存结果,或者将它们作为图像或 PDF 报告发送给团队中的其他人,以便快速、简单地进行协作。

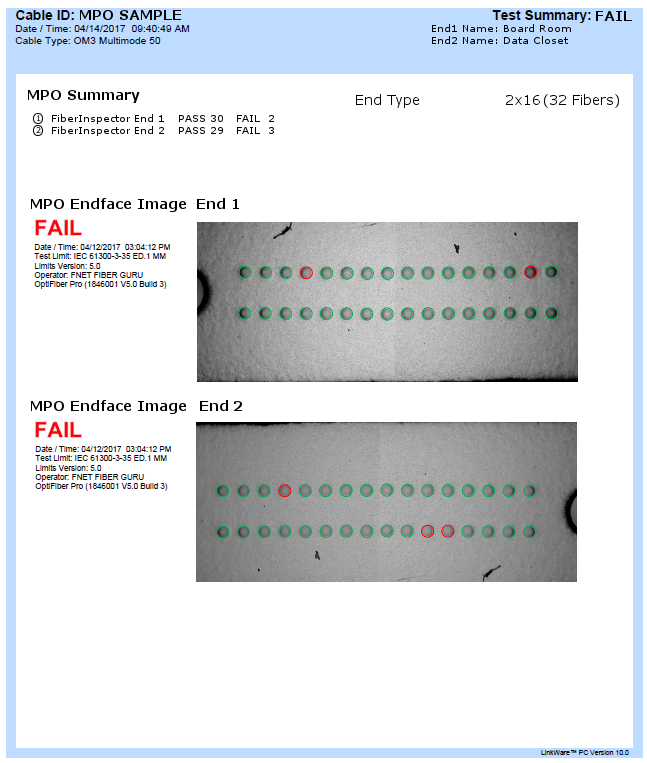

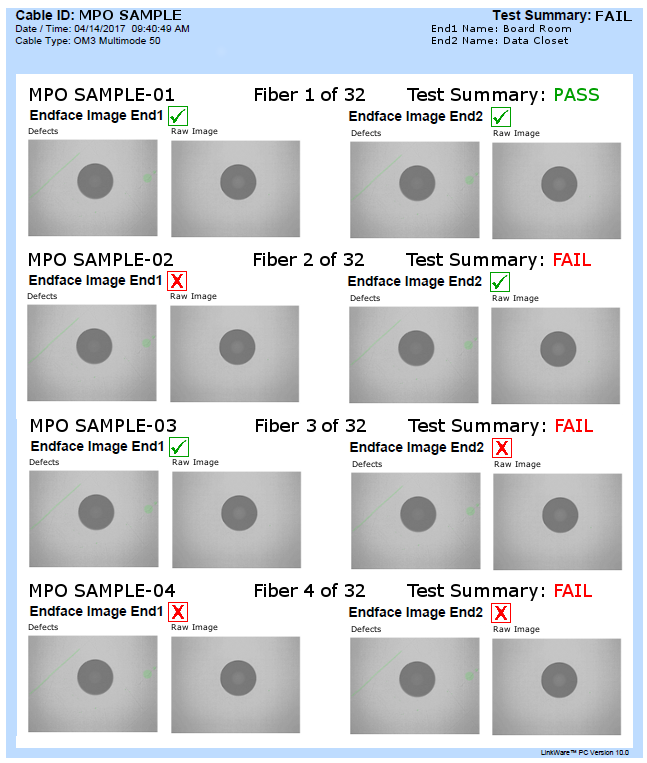

详细报告

在手机或 Versiv 测试仪上生成详细的 PDF 报告。Versiv 和 LinkWare 也支持整合报告,包括1级(损耗)和 2级 (OTDR) 测试。(使用 Versiv 和 LinkWare 的整合测试将于 2019 下半年推出。)



与 Versiv 和 LinkWare 集成,可方便地管理项目和制作报告*

如需在新安装或升级项目中安装多个 MPO 干线,FI-3000 可与 Versiv 线缆认证系统集成,从而快速、无差错地管理项目和制作报告。Versiv 的 ProjX 管理系统让您可以设置各个作业,包括线缆类型、标识符、所需的测试和限值。技术人员可以使用相同的平台进行损耗(层 1)、OTDR(层 2)测试和检测,降低培训成本和出现错误的几率。FI-3000 通过 USB 线连接 Versiv。 Versiv 配有高分辨率大显示屏,可让您清晰地查看结果。使用手势的 Taptive? 屏幕可以轻松地平移或放大和缩小实时图像。 FI-3000 还可搭配 Fluke Networks LinkWare 使用 – 这是线缆系统文档管理的行业标准。LinkWare 让您可以将层 1、层 2 测试和检测结果整合到一份报告中,从而完整地记录系统中的所有链路。云版本 LinkWare Live 让您可以方便地使用智能手机或计算机跟踪作业进度,并与客户共享结果。 *Versiv support available second half 2019.



满足所有需要的探尖

FI-3000 标配检测 12/24 UPC 和 12/24 APC 端面的探尖。提供支持16/32 UPC 配置的附件端头。 FI-3000 配有与 MPO*相同的自动聚焦、自动对中、自动分级和实时视图功能,满足您对单光纤检测的各种需求。提供可选端头,可支持 LC、SC、1.25 mm、2.5 mm 和 E2000。 *单光纤支持将于 2019 下半年推出





福禄克FLUKE FI-3000 FiberInspector  Pro MPO环境订购信息

FI-3000 无线型号、探尖、适配器和配件
型号 说明
FI-3000 FI-3000 FiberInspector Pro MPO 探头和探尖套件(12/24 UPC 和 12/24 APC)
FI-3000TP-UMPO12F MPO 12 或 24 UPC 探尖
FI-3000TP-UMPO16F MPO 16 或 32 UPC 探尖
FI-3000TP-AMPO12F MPO 12 或 24 APC 探尖
FI-3000-防护套 FI-3000 探头防护套
QC-MPO-12/24-1P MPO 12/24 光纤专用的 QuickClean Cleaner,一包一件
QC-MPO-12/24-5P MPO 12/24 光纤专用的 QuickClean Cleaner,一包 5 件
QC-MPO-16/32-1P MPO 16/32 光纤专用的 QuickClean Cleaner,一包一件
QC-MPO-16/32-5P MPO 16/32 光纤专用的 QuickClean Cleaner,一包 5 件
金牌支持型号
型号 说明
GLD-FI-3000 为期 1 年的 FI-3000 型号金牌支持服务
GLD3-FI-3000 为期 3 年的 FI-3000 型号金牌支持服务



福禄克FLUKE FI-3000 FiberInspector  Pro MPO技术规格



环境
温度范围 工作时:-10° C 到 +45° C(+14° F 到 +113° F)
存放:-10° C 到 +60° C(+14° F 到 +140° F)
湿度范围 工作时:0 % 到 95 %(32° F 到 95° F,0° C 到 35° C)相对湿度,无冷凝
存放:0 % 到 95 %(95° F 到 113° F,35° C 到 45° C)相对湿度,无冷凝
海拔 工作时:4,000 m(3,200 m,带交流适配器)
存放:12,000 米
振动 2 g,5 Hz 至 500 Hz
冲击 1m 跌落试验
安全 IEC 61010-1:污染等级2
EMC IEC 61326-1:可控电磁环境;IEC 61326-2-1
CISPR 11:A 类,第 2 组
USA (FCC):47 CFR 15 有意辐射体:此设备符合 FCC 准则中第 15 部分的要求。
技术
MPO 端型支持 1×8(8 光纤),1×12(8、10 或 12 光纤),1×16(16 光纤),2×12(16、20、或 24 光纤),2×16(32 光纤)
测试标准 IEC 61300-3-35 ED. 2 MM
IEC 61300-3-35 ED. 2 SM APC
仅文档
自动“通过/失败”测试时间 低于 2 秒每根光纤
照相机类型 5 百万像素 1/4 英寸 CMOS 传感器
视场 610 µm x 460 µm
分辨率 1 µm
光源 LED, >100,000 小时寿命
端面照明 同轴蓝光 LED
端口照明 白色 LED
电池类型 锂离子;10.8 小时使用时间
电源适配器 输入:100 到 240 VAC ±10 %,50/60 Hz
输出:15 VDC,最高 2 A
二级
无线传输* 输出功率:< 100 mW
频率范围:2.4 GHz(2412 MHz 到 2462 MHz)
体积 6.625 英寸 x 5.375 英寸 x 2.125 英寸 (168 mm x 137 mm x 54 mm)(无防尘盖或适配器尖部)
带防尘盖长度:7.5 英寸 (191 mm)
重量 11.5 盎司 (326 克)(带防尘盖且无适配器尖部)
