NETSCOUT LR-G2|LR-G2-KIT|LR-G2-LS-KIT智能网络测试仪Linkrunner G2

深圳连讯 — Thu, 30 Nov 2017 04:57:42 +0000

通过强化铜缆及光纤以太网测试功能与 Android 系统的结合，提高网络专业人员的效率
直接使用供应商/设备的专用 app 进行配置和分析以简化安装和故障排除工作流程
第一个解决方案是提供支持 4 对 51 瓦 UPOE 欠载的专利 TruePower? PoE 测试
在 Link-Live 云的测试结果管理数据库中自动生成文档可节省时间并增强协作

NETSCOUT LR-G2|LR-G2-KIT|LR-G2-LS-KIT智能网络测试仪Linkrunner G2

LinkRunner G2 是简单而全面的网络验证和配置平台，能帮助网络专业人员部署设备和进行故障排除。LinkRunner 在一个坚固的设备中综合了安装和分析的必要组件，从而简化了工作流程。

LinkRunner G2 将高功率 PoE 和铜缆和光纤网络连接测试与 Android OS 上的设备供应商的专用 apps结合，加快了部署速度并避免了相互推诿。这形成了更有效的安装和故障排除工作流程：借助 LinkRunner G2，技术人员可以查看安装文件、测试 PoE 负载和网络服务、记录结果、并使用其他设备供应商的专用 apps 为设备进行配置和分析。?

每次测试结束后，测试结果可自动上传到加密且高度安全的 Link-Live 测试结果管理数据库，方便网络工程师和技术人员之间的协作，提供更高的任务可视性、项目控制和设备管理。?

对于因网络连接设备迅速增多而遇到困难的企业，这款下一代测试工具让 IT 专业人员能够加速部署并提高识别问题的速度，改善网络运营的效率和效果。

NETSCOUT LR-G2|LR-G2-KIT|LR-G2-LS-KIT智能网络测试仪Linkrunner G2特点：

802.1X 验证：使用 802.1x 和 MAC 访问控制列表 (ACL) 验证对安全网络的访问。已配置 802.1X EAP 类型，下载证书并输入密码。支持以下：

EAP_FAST
PEAP_MDS
PEAP_GTC
PEAP_MSCHAP_V2
TTLS_PAP
TTLS_CHAP
TTLS_MSCHAP

Android 操作系统：Androidapp 和 Chrome 网络浏览器让用户无限制地按照自己的独特需求定制 LinkRunner G2，使其很快就会成为您解决各种端对端工作流程的单一平台。访问?HTTPS://LINK-LIVE.COM/PUBLIC/APPS 查看现在可以免费使用的app列表。没有看到您需要的app？只要在 NETSCOUT App Store 上申请，然后我们会尽快验证app 并发布。注意：LinkRunner G2 上只支持对客户免费的app，不支持收费的 app。

Android是 Google Inc. 的商标。

自动生成测试结果文档

LinkSprinter、LinkRunner AT、LinkRunner G2、AirCheck G2 和 OneTouch AT G2 手持式网络测试仪中的测试结果可自动上传至 Link-Live，并在统一的面板上为用户显示有线和无线网络连通性测试结果。

测试结果自动发送到您的 Link-Live 安全结果管理面板，让企业能够快速而方便地记录网络数据。这让企业能够提供性能证据和更好地管理任务和人员工作效率。

Link-Live 提供跨铜缆/光纤/Wi-Fi 等介质类型的全功能测试结果数据库：

减少各种介质类型的结果管理成本
拓宽协作角度和能力
简化跨介质类型的单个报告
直接远程控制 OneTouch
附加照片到各结果
- 资产标签
- 安装的设备的序列号
- 完成工作后绿色灯证明接入点运行正常

线缆验证

使用集成的时域反射技术 (TDR) 验证跳接线或安装的线缆长度、反向和交叉线对，以及开路、短路和拆分线对中的故障距离。

线缆接线图和长度

使用内置回路端口检查跳接线，包括针角对针角连接，或安装线的长度、短路或开路或串绕。

轻松找到开路、短路、错接、串绕的三种不同方法：

在无终端电缆上
使用 WireView 电缆标识符
使用 LinkRunner G2 一侧的内置布线图端口

线缆位置

还支持线缆调谐、flash 端口和编号 WireView 适配器。使用集成环回测试执行跳接线测试。只要将 RJ-45 两端插入 LinkRunner G2 上的两个 RJ-45 端口即可查看针到针的连通性。

发现铜缆和光纤上最近的交换机和 VLAN

在铜缆上以 10/100/1 Gbps 的速度和在光纤上以 100/1 Gbps 的速度运行交换机测试以验证网络连通性。LinkRunner G2 使用 IEEE 链路层发现协议 (LLDP) 以及 Cisco 和 Extreme 发现协议（CDP 和 EDP）来显示 VLAN 和 Voice VLAN 以及最近的交换机型号、槽口及端口。

LinkRunner G2 显示以下交换机详情：

交换机名称和型号
IP 地址
机箱、槽口和端口
VLAN ID
双工和速度（实际和设计）
信号强度
PoE 电压和功率（实际和测试极限）
双绞线功率的图形展示

*光纤 SFP 单独销售

功能图

LinkRunner G2 是专为现场使用而设计的耐用型手持智能测试仪。集成锂离子电池可待机三天或持续使用四小时，插入 PoE 连接即可充电，也可使用交流适配器充电。

该可扩展的平台以灵活性和可扩展性为重点，以满足用户的各种需求。

IP 寻址

验证 IPv4 DHCP 自动协商过程、子网和 DHCP 服务器。验证 IPv6 链路的本地和全局寻址。支持 DHCP 或静态 IP 寻址模式。支持代理可增加一个安全层。

数据包反射器：LinkRunner G2 数据包反射器模式使其在进行端到端的网络路径性能测试时可用作远端设备，以验证 LAN 和 WAN 的吞吐量，最高验证能力为 1Gbps。反射器模式可配置为交换 MAC 和/或 IP 地址。

LinkRunner G2 支持以下设备的包反射：

OptiView? XG Network Analysis Tablet
OneTouch? AT Network Assistant

可达性验证：LinkRunner G2 通过 ping 目标地址验证资源可达性，或执行 TCP 端口开放测试以验证应用的连通性。用户可使用 IPv4 和 IPv6 编程最多 10 个用户定义目标。报告路由器、DNS 和 DHCP 服务器。LinkRunner G2 的新功能是执行持续 ping，从而可快速而方便地查找恼人的间歇性连接问题。

TruePower PoE 测试：LinkRunner G2 是能通过在所有四个线对上抽取最高 UPOE 51W 实际功率以验证加载的 PoE 性能的唯一现场测试仪。在测量所使用的电压和线对时加载电路以增加交换机、布线以及配线板的电压。安装 IoT 连接设备前验证 TruePower 实际交付功率可保证部署的顺利进行并有助于避免相互推诿。

配备 Wi-Fi 和蓝牙：插入选配的 Edimax N150 2 合 1 Wi-Fi 和蓝牙纳米 USB 适配器以进一步扩展您的工作流程！

Wi-Fi – 连接到 Wi-Fi，验证 SSID 并运行您最喜欢的基于 Android 供应商 App 以配置接入点和其他 IoT 设备。
- 11n Wi-Fi 速度高达 150Mbps。符合无线 IEEE802.11b/g/n 标准，连接到 802.11n 设备时 Wi-Fi 数据传输速率高达 150Mbps。Wi-Fi 安全性：支持 64/128 位 WEP、WPA、WPA2 加密
蓝牙 – 连接启用蓝牙的设备（如键盘）以更方便地响应故障报告单或电子邮件。有传感器？只需一套解决方案即可使用供应商专用的 Android App 以及相关传感器查看适用信息。
- 蓝牙 4.0 和蓝牙 3.0+HS（高速）高达 24Mbps，并完全向后兼容 Bluetooth 3.0+HS 和 Bluetooth 2.1+EDR，能与几乎所有蓝牙设备进行无线通信。

* Edimax N-150 2 合 1 Wi-Fi 和蓝牙 4.0 Nano USB 适配器是单独销售并分地区认证的。

NETSCOUT 部件 SKU

US-WIFI-BT-USB:Edimax n150 Wi-Fi & 蓝牙 USB 适配器，适用于美国和加拿大

支持通道 1-11

EU-WIFI-BT-USB:Edimax n150 Wi-Fi 和蓝牙 USB 适配器，适用于欧洲

支持通道 1-13

注：Edimax USB 认证国家

US-WIFI-BT-USB:美国、波多黎各、关岛、美国维尔京群岛

EU-WIFI-BT-USB:CE 覆盖总计 36 个国家 – 31 欧盟国家和英国、瑞士、塞尔维亚、澳大利亚和新西兰、奥地利、比利时、保加利亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、拉脱维亚、立陶宛、卢森堡、马耳他、荷兰、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、英国、瑞士、塞尔维亚、冰岛、列支敦士登、挪威、香港、澳大利亚、新西兰

* 如果您的国家不在可从 NETSCOUT 购买的名单中，您可在本地市场上购买 Edimax 适配器

NETSCOUT LR-G2|LR-G2-KIT|LR-G2-LS-KIT智能网络测试仪Linkrunner G2规格技术规范：

体积	3.8英寸 x 7.7英寸 x 1.6英寸 (9.7cm x 19.6cm x 4.1cm)
重量	18 盎司（0.5 千克）
电池	可充电锂离子电池组 (3.6V, 6Ah, 21Wh)
电池寿命	正常工作寿命为 4 小时。正常充电时间为 7 小时。
显示屏	5.0 英寸彩色 LCD，电容式触摸屏（480 x 800 像素）
键盘	1 个塑胶键（仅电源）
主机接口	Micro USB 即用端口
USB 端口	USB 2.0 A 型端口
SD Card 插槽	支持 Micro SD
线缆测试	线对长度、交叉、逆向以及到开路、短路、串绕的距离。
音频发生器	数字音频：[455 KHz]; 模拟音频：[400 Hz, 1KHz]
端口	RJ-45 铜缆端口 10/100/1000BASE-T。100/1000BASE-X。光纤适配器端口。光纤端口支持标准 SFP。
外接交流适配器/充电器	交流输入电压90-264 V，输入功率48-62 Hz；直流输出 15 V，2A 或 RJ-45 通过 PoE
LED 指示灯	2 LED（传输和链路指示灯）

环境规格

操作温度	32°F 至 113°F（0°C 至 +45°C）注：如果测试仪的内部温度高于 122?F (50?C)，则电池不会供电。
工作相对湿度（% RH，无冷凝）	90%（50°F 至 95°F；10°C 至 35°C） 75% （95°F 至 113°F；35°C 至 45°C）
冲击和振动	1 米跌落试验，随机，3.8 g，5 Hz — 500 Hz （2级）
安全	IEC 61010-1:2010:污染等级2
海拔	4,000m；存储：12,000m
EMC	IEC 61326-1:2013:基本电磁环境；CISPR 11：A 类，第 1 组

组 1：设备会产生和/或使用导电耦合射频能量，这是设备本身内部功能所必需的。

A 类：设备适合用于除家用设施和直连居住房屋用低电压电网的建筑外的所有建筑。因为导电和辐射干扰，在其他环境中保证电磁相容性可能会有困难。

认证和合规标准

	符合欧盟相关条令。
	符合相关澳大利亚安全和电磁兼容标准。
	符合美国联邦通信委员会的47 CFR Part 15 要求。
	经认证符合 UL 北美安全标准。
	符合相关韩国 EMC 标准。

其他韩国 EMC 标准信息。

电磁兼容性。只适用于在韩国使用。A 类设备（工业广播和通信设备）[1]

[1] 本产品符合工业（A类）电磁波设备要求，销售方或用户应该注意。本设备适用于商业环境，不能在家中使用。注：Edimax USB 认证国家

US-WIFI-BT-USB：美国、波多黎各、关岛、美国维尔京群岛

EU-WIFI-BT-USB：CE 覆盖总计 36 个国家 – 31 欧盟国家和英国、瑞士、塞尔维亚、澳大利亚和新西兰、奥地利、比利时、保加利亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、拉脱维亚、立陶宛、卢森堡、马耳他、荷兰、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、英国、瑞士、塞尔维亚、冰岛、列支敦士登、挪威、香港、澳大利亚、新西兰

* 如果您的国家不在可从 NETSCOUT 购买的名单中，您可在本地市场上购买 Edimax 适配器。

NETSCOUT LR-G2|LR-G2-KIT|LR-G2-LS-KIT智能网络测试仪Linkrunner G2选型指南：

型号/名称	说明
LR-G2	包含 LinkRunner G2 带锂离子电池、电源供应器和地区电源插头、WireView 线缆 ID #1、Inline RJ-45 耦合器、USB 2.0 到 Micro USB 线、8 G Micro SD 卡、小软包、耦合器、入门指南。参见照片
LR-G2-KIT	包含 LinkRunner G2 带锂离子电池、电源供应器和地区电源插头、车载充电器、WireView 线缆 ID #1-#6、Inline RJ-45 耦合器、USB 2.0 到 Micro USB 线、8 G Micro SD 卡、防护套、附件软袋、IntelliTone 200 探头、中型软包、耦合器、入门指南。参见照片
LR-G2-LS-KIT	包含 LinkRunner G2 带锂离子电池、电源供应器和地区电源插头、WireView 线缆 ID #1、Inline RJ-45 耦合器、USB 2.0 到 Micro USB 线、8 G Micro SD 卡、小软包、耦合器、入门指南、(2) LinkSprinter, (2) LinkSprinter 防护套。参见照片
LR-G2-5PK	包含以下各 5：LinkRunner G2 带锂离子电池、电源供应器和地区电源插头、WireView 线缆 ID #1、Inline RJ-45 耦合器、USB 2.0 到 Micro USB 线、8 G Micro SD 卡、小软包、耦合器、入门指南。参见照片
LR-G2-ACKG2-CBO	包含 LinkRunner G2（带锂离子电池）、(2) 电源带地区插头、车载充电器、Wireview 线缆 ID #1-#6、Inline RJ-45 耦合器、(2) USB 2.0 到 Micro USB 线、8 G Micro SD 卡、(2) 防护套、附件包、IntelliTone 200 探头、小、中、大型软包、AirCheck G2 无线测试仪、测试附件、(2) 入门指南、外置天线、车载充电器。参见照片
LR-G2-1YS	LR-G2 享有 1 年金牌支持服务
LR-G2-3YS	LR-G2 享有 3 年金牌支持服务
AIRCHECK-G2-1YS	AirCheck-G2 享有 1 年金牌支持服务
AIRCHECK-G2-3YS	AirCheck-G2 享有 3 年金牌支持服务
LR-G2-KIT-1YS	1 Year Gold Support for LR-G2-KIT
LR-G2-KIT-3YS	3 Year Gold Support for LR-G2-KIT
LR-G2-LS-KIT-1YS	LR-G2 和 LinkSprinter 工具包享有 1 年金牌支持服务
LR-G2-LS-KIT-3YS	LR-G2 和 LinkSprinter 工具包享有 3 年金牌支持服务

型号/名称	说明
US-WIFI-BT-USB	Edimax n150 Wi-Fi & 蓝牙 USB 适配器，适用于美国和加拿大
EU-WIFI-BT-USB	Edimax n150 Wi-Fi & 蓝牙 USB 适配器，适用于欧洲。
LION-REPL-BA	ACKG2 和 LRG2 备用电池。
MS-AUTO-CHG	MS-AUTO-CHG，Auto Lighter Adapter 附件
SFP-1000LX	SFP-1000LX，LX GIG 光纤 DDM SFP 收发器
电源充电器	电源充电器、备用交流充电器
SFP-1000SX	SFP-1000SX，SX GIG 光纤 DDM SFP 收发器
SFP-1000ZX	SFP-1000ZX，ZX GIG 光纤 DDM SFP 收发器
SFP-1000FX	SFP-100FX，100BASE-FX 光纤 DDM SFP 收发器
G2-HOLSTER	保护性防护套带 ACKG2 和 LRG2 肩带
WIREVIEW 1	Wireview 1, Wireview WireMapper #1
WIREVIEW 2-6	Wireview 2-6，Wireview 线缆 ID 套件 2 到 6
小软包	小软包
中型软包	中型软包
大软包	大软包

NetScout Aircheck G2无线网络测试仪WIFI

深圳连讯 — Mon, 20 Jun 2016 08:08:16 +0000

NetScout 公司AirCheck G2 Wireless Tester 可提供快速、简单、准确的识别和排除故障的功能，从而缩短解决无线网络问题的时间。AirCheck G2 简化了无线故障的排除过程，因为其提供：

坚固耐用的手持式专用无线测试仪，支持最新 Wi-Fi 技术 (802.11a/b/g/n/ac)
一键式自动测试，可迅速实现对无线环境的通过/失败评估并确定常见问题
立即查看测试结果，包括网络可用性、连接情况、利用率、安全设置、恶意设备捕获、干扰检测等等
连接 Link-Live 测试结果集中管理平台，为更大的分布式环境提供更好的任务可视性、项目控制和用户管理

AirCheck G2（第二代）Wireless Tester 中的新特性

第二代 AirCheck G2 Wireless Tester 继承了 AirCheck Wi-Fi Tester 的优点，更增加了：

802.11ac 3 流信号
5” 触摸屏显示
接入点回程验证的以太网测试
自动上传基础连接测试结果至 Link-Live 云服务。

触摸屏显示

AirCheck G2 Wireless Tester 有一个灵敏的 5” 触摸屏显示器。主屏幕提供了便捷的导航，可以逐步查看：

网络 ?+?接入点 ?+ ?信道 ?+ 客户端 ?+ ??自动测试 ?+ ?以太网测试

802.11a/b/g/n/ac 网络检测和连接验证

通过查看 AirCheck G2 侦听到的所有物理接入点的列表，查找配置和信号问题，以及恶意接入点。

使用 WEP、WPA、WPA2 和/或 802.1x 连接到网络或特定接入点。获取 IP 地址并对路由器、网关和用户定义的地址进行响应测试，以验证防火墙内外的连接和网络访问是否正常。验证连接质量。

自动测试

不管您有多少专业技术，均可执行必要的 Wi-Fi 测试，查看无线环境的通过/失败测试结果，并识别常见问题。

空气质量 – 按信道检查 Wi-Fi 和非 Wi-Fi 利用率以及检查同信道干扰情况。
网络质量 – 验证网络覆盖率、干扰性、安全性以及连接到特定网络的能力
恶意接入点 – 识别配置文件中未列出的 AP
Ad Hoc 网络 – 检测 Ad Hoc 网络，并将其标记为潜在的网络安全风险

自动检测由用户配置，它基于可在 AirCheck 中存储、并可根据不同站点或要求进行选择的多个配置文件。还可以存储结果，以便导出到 AirCheck Manager 中。

基于云的结果管理

Link-Live Cloud Service
一旦 AirCheck G2 连接至 Link-Live 云服务，基本网络连接测试结果将自动上传至显示板，用于项目管理和报告。您可在任何能够上网且有浏览器的地方使用任何设备随时查看网络上托管的服务。它对于需要即时查看测试结果的远程团队的管理者尤其有用。此外，利用 LinkSprinter 或 LinkRunner 之类的只能有线连接 AirCheck G2 以配合使用的团队有一个指示板系统，用来管理网络连接测试的结果。

AirCheck G2 Manager 软件
AirCheck G2 Manager 软件提供管理 AirCheck G2 配置文件和查看有关保存的测试结果的详细信息的功能。AirMagnet Manager 是免费的，可以从 Link-Live 云服务下载至任何计算机。

配置文件

通过使用配置文件，可以轻松配置、管理和控制 AirCheck G2 或整个 AirCheck G2 系列的使用。该文件可配置安全设置、自动测试限制和目标设备的连通性。可以根据不同设施的需求，命名并传输多个配置文件到 AirCheck G2 中。配置文件均受密码保护，因此即使您的 AirCheck G2 丢失或被盗，也不用担心您的网络受到非法访问。

过程记录

您可以通过查看保存的会话文件，方便地在 AirCheck G2 Manager 软件中查看关于接入点、信道或客户端的详细信息。这些会话文件将捕捉包括 AirCheck G2 配置信息、自动测试结果、接入点/客户端和信道使用列表在内的详细信息。

列出网络

查找安全问题、恶意接入点和信号覆盖问题，查看 AirCheck 侦听到的所有无线网络的列表。立即查看每个网络的以下项目：

信号级别 ?+ ?安全/加密 ?+ ?网络中接入点的数量 ?+ ??SSID 名称 ?+ ?网络类型

易于定位接入点和客户端

通过在 AirCheck 测试仪或 AirCheck Manager 软件中设置每个接入点的授权状态，可以快速识别恶意的接入点。在设置后，您可以立即验证经过授权的设备，并确定您的网络中是否存在恶意设备。

可以通过两种方式定义接入点的授权状态：AirCheck Wi-Fi Tester 或 AirCheck Manager 软件

网络连接测试

通过以下三个简单的步骤连接到网络 (SSID) 或特定接入点，验证网络可用性和访问：

与接入点关联从 DHCP 服务器请求 IP 地址

对网关、DHCP 服务器和用户定义的地址进行响应测试

TCP 端口连接

信道利用率和干扰

快速确定信道是由于 Wi-Fi 流量（蓝色显示）还是由于干扰（灰色显示）而过载。验证信道使用模式或重叠并标记信道的非法使用。

使用 AirCheck G2，还可以检查是否存在干扰。导致干扰的设备包括微波炉、无线电话和耳机、BlueTooth? 设备和模拟视频摄像机。

深入查看选定信道上过去 60 秒内的 Wi-Fi 流量和干扰级别，以及使用此信道的接入点。

有线以太网测试

允许 Wi-Fi 接入点回程和连接验证。

诊断并测试以太网供电 (PoE)、到交换机的链路、DHCP、网关和网络连接。
通过 CDP/LLDP/EDP 获取您管理的交换机的 VLAN、交换机名称和端口信息
一旦启用会自动报告至 Link-Live 云服务
将详细测试结果直接发送到您的电子邮件

客户详情

轻松发现配置错误的或发生故障的客户端设备。快速查看信号水平、接入点 MAC 和名称、信道、SSID 和类型，确定客户端所探测的信道和频率。

多国语言支持

AirCheck 全面支持多种语言，包括英语、法语、德语、西班牙语、葡萄牙语、俄语、日语、简体中文、繁体中文及韩语。多语种支持包括 AirCheck 用户界面、入门指南、用户手册和 AirCheck Manager 支持软件、帮助文件和用户报告。

NetScout Aircheck G2无线网络测试仪WIFI技术参数：

环境规格
工作温度	32oF?至?113oF（0oC?至?+45oC）
工作温度	注：如果测试仪的内部温度高于?122oF?(50oC)，则电池不会供电。
工作相对湿度（%?RH?无冷凝）	90%?（50oF?至?95oF；10oC?至?35oC）
工作相对湿度（%?RH?无冷凝）	75%?（95oF?至?113oF；35oC?至?45oC）
贮存温度	-4oF?至?140oF（-20oC?至?+60oC）
冲击和振动	1?米跌落试验，随机，3.8?g，5?Hz?—?500?Hz?（2级）
安全	IEC?61010-1：污染等级2
海拔	4,000?米；贮存时：12,000?米
EMC	IEC?61326-1：基本电磁环境；CISPR?11：A?类，第?1?组

认证
	符合相关的欧盟标准
	符合相关澳大利亚安全和电磁兼容标准。
	经加拿大标准协会认证符合北美安全标准。
	符合美国联邦通信委员会的47?CFR?Part?15?要求。
	通过巴西联邦电信机构?(Anatel)?认证。
	符合相关韩国?EMC?标准。
其他韩国?EMC?标准信息
电磁兼容性。只适用于在韩国使用。A?类设备（工业广播和通信设备）[1]

[1]?本产品符合工业（A类）电磁波设备要求，销售方或用户应该注意。本设备适用于商业环境，不能在家中使用。

常规
体积	3.8?英寸?x?7.7?英寸?x?1.6?英寸（9.7?厘米?x?19.6?厘米?x4.1?厘米）
重量	18?盎司（0.51?公斤）
电池	可充电的锂离子电池组（3.6?V、6Ah、21?Wh）
电池寿命	正常工作寿命为?4.5?小时。正常充电时间为?7?小时。
外接交流适配器/充电器	交流输入电压85-264?V，?输入功率47-63?Hz；直流输出?15?V，2A
显示屏	5.0?英寸彩色?LCD，电容式触摸屏（480?x?800?像素）
键盘	1?个塑胶键（仅电源键）
主机接口	1?个?USB?B?型端口
附属接口	2?个?USB?2.0?A?型端口：
无线网络天线	3?个内置接口
外置天线端口	仅限输入。反接保护型?SMA?连接器

无线
规格遵循标准	IEEE?802.11a、802.11b、802.11g、802.11n、802.11ac
Wi-Fi?连接	802.11a,?802.11b,?802.11g,?802.11n,?802.11ac
工作频率	接收的信道频率
注：这些是?AirCheck?G2?所支持的信道的中心频率。
	注：该测试仪在每个国家都接收所有这些频率。

	2.4?GHz?频段：2.412?–?2.484?GHz（信道?1?至信道?14）
	5?GHz?频段：5.170?–?5.320?GHz,?5.500?–?5.700?GHz,?5.745?–?5.825?GHz?（信道
	34、36、38、40、42、44、46、48、52、56、60、100、104、108、112、116、120、124、128、132、
	136、140、149、153、157、161、165）

	传输信道的频率：

	注：测试仪仅在当地国家所允许的频率范围之内传输信号。

	2.4?GHz?频段
	802.11b：2.412?–?2.484?GHz（信道?1?至信道?14）
	802.11g/n?20?MHz?BW?(HT20):2.412?–?2.472?GHz（信道?1?至信道?13）
	802.11n?40?MHz?BW?(HT40):2.422?–?2.462?GHz（包括所有受法律制约的信道对组合）

NetScout Aircheck G2无线网络测试仪WIFI产品选型：

型号

型号/名称	说明
AIRCHECK G2	AIRCHECK G2 无线测试仪。包含软包、交流充电器、USB 线和快速入门指南。参见照片
AIRCHECK-G2 工具包	AIRCHECK-G2 PLUS 外置天线、车载充电器、防护套。包含软包、交流充电器、USB 线、快速入门指南、外置天线、防护套、车载充电器。参见照片
ACKG2-LRAT2000	网络故障排除工具包。包含： Aircheck G2 无线测试仪、软包、交流充电器、USB 线、快速入门指南、外置天线、防护套、车载充电器 LinkRunner AT 2000 测试仪和锂离子电池、交流充电器、IntelliTone PRO 200、Wireview Cable ID 套件 2-6、测试套件大折叠包、防护套、RJ-45 耦合器、LinkRunner AT Manager 软件 CD、USB 线、快速入门指南、软包豪华装具袋参见照片
AIRCHECK-G2-1YS	提供 AIRCHECK-G2 的 1 年金牌支持服务
AIRCHECK-G2-3YS	提供 AIRCHECK-G2 的 3 年金牌支持服务
AIRCHECK-G2-KIT-1YS	提供 AIRCHECK-G2 工具包的 1 年金牌支持服务
AIRCHECK-G2-KIT-3YS	提供 AIRCHECK-G2 工具包的 3 年金牌支持服务
ACKG2-LRAT2000-1YS	提供 ACKG2-LRAT2000 的 1 年金牌支持服务
ACKG2-LRAT2000-3YS	提供 ACKG2-LRAT2000 的 3 年金牌支持服务

配件

型号/名称	说明
ACKG2 防护套	AIRCHECK G2 防护套
ACKG2-WBP 锂电池	AIRCHECK G2 锂离子备用电池
外置天线-RPSMA	外置定向天线、RSMA 连接器
电源充电器	备用交流充电器
软包-G2	软包

【福禄克】Fluke 1TG2-1500,1TG2-1500W,1TG2-3000 二代网络测试仪Onetouch AT

深圳连讯 — Sat, 10 Oct 2015 11:07:50 +0000

福禄克Fluke 1TG2-1500，1TG2-1500W，1TG2-3000 二代网络测试仪Onetouch AT是属于万兆级别测试仪，深圳连讯达作为福禄克中国大陆地区最早销售福禄克的公司，为您提供福禄克Fluke 1T10G-1000 网络测试仪Onetouch AT技术资料。销售咨询热线：400-688-2580。福禄克Onetouch AT?网络测试仪即使您不在现场，也可诊断从客户端设备到云托管服务的铜缆和光纤以太网问题。实时诊断持久性问题并验证网络性能。通过 24/7 自动化测试和基于云的趋势分析来诊断间歇性问题并长期评估性能。

通过端对端的路径性能评估，确保关键网络链路满足 SLA 目标，并且能够满足新式高带宽的应用程序需要。在广域网和局域网及在站点和数据中心测量吞吐量、丢帧、延迟和抖动。配合?OptiView XG 网络分析平板OPVXG使用?OneTouch AT 10G 时，能够以最高 10 Gbps 的速率测试铜缆或光纤链路。配合另一台?OneTouch AT 测试仪或?LinkRunner AT 2000 测试仪使用时，能够以最高 1 Gbps 的速率进行测试。

通过模拟客户端设备和评估终端设备的网络体验来诊断常见问题，或者证明问题并非由网络造成。测量关键网络元素的性能：布线、交换机、路由器、服务器和基于服务器的服务和应用程序。将趋势结果上传到云，以对性能进行长期监控。自动运行趋势分析，无需用户干预。当网络支持工作人员不在场时，长时间的测试对于解决频繁发生的间歇性问题毫无用处。使用OneTouch AT 云服务查看和分析趋势结果。另外可使用云服务来远程控制测试仪和访问保存的文件。

使用一键自动测试约一分钟即可完成一小时的测试。自动测试是专门针对您的网络、服务和应用程序创建的一系列测试。自动测试可以是只有几个测试的简单测试，也可以包含几十个测试。自动测试一旦创建，即可保存，以便日后快速轻松地重新使用。利用自动测试建立最佳作法以实现一致、更快、更有效的故障诊断和网络验收测试。

福禄克Fluke 1TG2-1500，1TG2-1500W，1TG2-3000 二代网络测试仪Onetouch AT产品概述：

以 10 千兆的速率一键验证网络和数据中心性能。

10 千兆：内置 100/1G/10G 铜缆和 1G/10G 光纤测试端口，可用于诊断和性能测量
一体化：在一个工具中综合基础设施、网络服务和端对端路径性能测量的手持测试仪
精度：创建并保存具体站点的测试配置文件，以模拟客户端设备的网络体验，包括本地、企业网和云服务
一致：团队中的所有人员使用相同配置的测试配置文件，促进标准化和最佳实践
快速：可以一键运行配置文件中的所有测试并自动分级，约一分钟内即可识别大部分常见问题
部署前：在部署新服务或网络基础设施之前测量端对端路径性能，以评估网络就绪性
部署后：测量端到端的性能，以验证局域网或数据中心内部新安装的网络基础设施和主要网络链路
独立：独立验证服务提供商是否达到商定的服务品质 (SLA) 并维持端对端 QoS
趋势：使用随附的?OneTouch AT 云服务将一系列结果上传到云并查看性能的变化情况。

福禄克Fluke 1TG2-1500，1TG2-1500W，1TG2-3000 二代网络测试仪Onetouch AT产品特性：

用于铜和光纤网络的 10G Ethernet 测试仪

OneTouch AT 10G Network Assistant 集成了一个 100M/1G/10G RJ-45 以太网测试端口和一个 1G/10G SFP 光纤收发器端口，方便诊断最高 10 Gbps 速度的 10G 连接问题并测量端对端的网络路径性能。

可自行配置的用于标准化测试的配置文件

使用直观触摸界面和安装向导创建测试配置文件，其中每个文件均是一整套针对您的网络、服务和应用程序的测试。创建只有几个测试的简单配置文件，或者包含几十个测试的高级配置文件。您可以建立配置文件，以包容不同类型的用户、设备、地点或技术。配置文件一旦创建，即可保存，以便日后快速轻松地重新使用。创建标准化配置文件库，以提高网络支持人员的故障诊断专业技巧。与其他 OneTouch AT 用户共享配置文件。利用配置文件建立始终如一的、更快、更有效进行故障诊断和网络验收测试的最佳规范。

通过运行安装向导了解测试仪的功能，同时简化测试配置文件的创建过程。向导中的分步指导说明、是/否提示、屏显帮助和图形进度指示器简化了配置文件的创建过程。如果需要，有经验的用户可以跳过向导。

端对端路径性能评估

OneTouch AT 10G Network Assistant 配备 10G 和 1G 有线性能测试，可以验证并诊断端对端网络路径性能。这些有线性能测试可在广域网和局域网及在站点和数据中心方便测量吞吐量、丢帧、延迟和抖动。

企业网络经理可将有线性能测试用于：

在部署新服务或网络基础设施前评估网络性能
验证局域网或数据中心内新安装网络基础设施和主要网络链路的性能
排除网络和服务性能问题
独立验证服务提供商是否达到商定的服务品质 (SLA) 并维持端对端 QoS

服务提供商和系统集成商将有线性能测试用于：

记录从层 1 到 7 的网络性能，以作为其所提供服务已成功交付的证明。
以网络评估和故障诊断的方式为企业客户提供增值服务

查看 OneTouch AT 10G Network Assistant?性能测试产品简介，以深入了解端对端性能测试。

自动化的一键式故障诊断

1 小时测试时间仅需 1 分钟完成

使用一键式 AutoTest 自动测试配置文件中定义的所有事项。AutoTest 测试从网络物理层开始，经过有线基础设施，直到网络服务和用户定义的应用程序测试。清晰的通过/失败和警告指示器可突出显示潜在问题。最高级的通过/失败标识可提供一目了然的整体状态。

从客户角度查看网络性能

多数网络故障来自于客户设备与网络的连接之处 — 此设备可能是 PC、平板、IP 电话、打印机、POS 终端、工业设备控制器或医疗成像仪。通过模拟客户端设备并评估网络性能来诊断常见问题 — 或者证明问题并非由网络造成。

基础架构到应用程序的测试

网络问题的原因可能比较隐蔽。通过测定并分析主要网络组件的性能来确定问题的根源：网络布线、与最近交换机的连接以及关键网络服务和基于服务器应用程序的性能。

网络服务测试

测试 DHCP 服务器响应能力。确定 DHCP 服务器，查看提供、接受时间和租约信息。测试 DNS 服务器响应能力。识别 DNS 服务器并查看 DNS 查寻时间。

网络应用测试

通过测定可用性和响应指标确定基于服务器的应用程序是否为所报告问题的根源。将适合应用程序的性能测试添加到自动测试配置文件：ping (ICMP)、连接 (TCP)、网络 (HTTP)、文件 (FTP)、多播 (IGMP)、视频 (RTSP) 或电子邮件 (SMTP)。各项测试在 OneTouch AT 主页上均以图标形式表示。运行自动测试后，点击主页上的测试图标，获取应用程序性能的详细分解说明，包括 DNS 查寻时间、服务器响应时间以及数据速率。

测试结果同时显示，以轻松进行 IPv4/IPv6 性能对比。以下为几个示例：连接至 VoIP 呼叫管理器上的端口 2000，下载具有 Web 界面的应用程序页面，从服务器上传或下载文件，订阅多播组，访问点播流媒体视频服务器中的视频内容，或者向您的手机发送文本消息电子邮件。

本地、内联网和互联网性能

了解网络服务的性能和以下位置托管的基于服务器的应用程序的性能：在本地数据中心、公司内联网服务器上或通过公共网络访问的服务器上。通过组合协同定位服务和应用程序来创建以位置为中心的自动测试配置文件。测定不同组的服务水平，快速找出问题。

云趋势

趋势功能可自动且重复将自动测试结果上传至云以执行其他分析。通过设置趋势持续时间和间隔来控制上传的自动测试结果的数目。趋势一旦启动后便会自动运行，用户无需监控测试仪。用户无需在场收集测试结果；只需启动趋势后离开。趋势结果持续时间长达 1 周，或者直到手动停止。当网络支持工作人员不在场时，长时间的测试对于解决频繁发生的间歇性问题毫无用处。

云分析

打开 OneTouch AT 云服务账户查看并分析经趋势功能上传的自动测试结果。通过同时查看并行图表中的多个测试结果关联网络事件。单一趋势会话期间上传的所有测试结果可用于分析。测试数量由 AutoTest 配置文件的复杂度定义，结果数量由趋势分析持续时间和间隔定义。选择趋势会话中的一项或多项测试以分析结果。云服务在单色编码图表中绘制连续的结果，以简化一段时间内的分析。图表便于看清性能的不规则变化。放大有助于更详细地分析构成各项单一测试的子过程。

使用联网智能设备通过网络随时随地在 web 浏览器上访问云服务。使用计算机或智能设备方便随时随地查看并分析结果。

基本云服务完全免费，且包括长期储存单一趋势会话。高级云服务能长期存储多个趋势分析会话。高级云服务包含在 OneTouch AT 金牌支持中。

远程控制和访问文件

使用内置 RJ-45 管理端口或可选的 USB Wi-Fi 适配器远程控制测试仪并访问保存的文件。任何可在测试仪上使用触摸屏执行的操作均可使用计算机、笔记本、平板或智能手机远程执行。使用手上的设备方便随时随地远程管理测试仪。减少传送到报告问题的客户位置所花费的时间、费用以及其他不便。Webcam 支持可实时、远程查看测试仪周围的环境。

远程控制 OneTouch AT 10G 测试仪并从云服务 Web 应用程序访问保存的文件。通过远程管理测试仪和从某一位置查看趋势自动测试结果可提高工作效率。经云服务网络应用程序实现远程管理还便于追踪 NAT 设备，这对室外故障诊断十分有利。

规避问题和优化性能

云趋势和分析让您能够使用 OneTouch AT 10G 测试仪主动避免问题并优化性能。设置一个最高一周的长趋势分析期限，然后使用云服务分析，以发现潜在的漏洞和性能瓶颈。在这个使用模型中，测试仪被用作 24/7 便携网络探头，云服务则是分析引擎。在网络、服务或应用的潜在问题影响用户之前便进行识别并解决。识别性能瓶颈并重新配置网络，以优化终端用户响应时间。

OneTouch AT 10G 测试仪能够出色应对以下两类任务：主动诊断持久性和间歇性问题，进行日常网络管理。

有线网络发现和分析

自动发现铜线和光纤连接设备以及关键设备属性。从十四种不同排序中选择，获取有线网络的不同视图。例如，根据 IPv4 或 IPv6 地址进行排序可识别已使用的和可用的地址。或者根据交换机名称/槽口/端口进行排序，可以了解网络设备的连接位置。根据已发现的问题进行排序可以快速识别潜在的问题。其他发现辅助型分析工具有助于故障诊断和配置文件创建。例如，多端口信息统计工具可查看交换机、路由器和 AP 端口统计信息，包括速度、duplex、槽口、端口、VLAN、主机数、利用率、丢弃和错误。端口工具上的设备可提供单独交换机端口连接的设备的详细信息。路径分析工具提供了从 OneTouch AT 至目标设备的第 2 和 3 层跟踪路由，包括每次跳转时间以及 SNMP 交换机和路由器端口统计信息。

捕获信息包功能

在需要使用数据包层级的视图解决复杂的网络或应用程序问题时捕获网络流量。通过过滤流量捕获最重要的部分。将捕获文件导出到计算机中，以便用协议分析软件进行解码和分析。以最高 100Mbps 的速率捕获铜缆或光纤端口上的流量。可选在 AutoTest 运行时捕获流量。

OneTouch AT 附加功能

铜缆和光缆测试
通过测定线缆长度诊断双绞线故障。通过光纤线缆连接测定接收的光功率。通过利用?FiberInspector? USB 视频探头查看连接器端面，检查光纤连接的清洁度。

诊断 IPv6 网络故障
通过参考并列的测试结果轻松比较 IPv4 和 IPv6 网络性能的异同点。

保存测试结果
将测试结果保存在 PDF 报告中，并与同事或外部当事方分享。报告就是故障单文件，记录了历史基准性能，也是新的基础设施部署后的认证报告。确定报告中应包含的测试结果：工具设置、自动测试或有线分析。

专门针对现场测试
OneTouch AT 10G Network Assistant 专为移动工作的网络支持专业人员而设计。实用的测试和管理工具包括网络浏览器、Telnet/SSH 客户端、网络摄像头支持和备选的光纤连接器检查相机。持久耐用的平台为长年在恶劣环境中运行提供可靠保障。

Versiv 平台

随着测试需求的增加，通过增加新的模块扩展了测试功能。可用模块包括 OneTouch AT Network Assistant、DSX-5000 CableAnalyzer?、CertiFiber? Pro OLTS 和?OptiFiber? Pro?OTDR。

OneTouch AT 产品系列对比：http://www.faxytech.com/archives/1t-1500.html

福禄克Fluke?1T10G-1000 网络测试仪Onetouch AT产品选型：

型号/名称	说明
1T10G-1000 金牌支持服务 ?	OneTouch AT 10G Network Assistant 包括模块和测试框架、1G SX SFP 光纤收发器、10G SR SFP+ 光纤收发器、SD 卡、框架背带、手带、交流适配器和电源线、RJ45 跳接线、便携箱、快速入门指南和附有用户手册的资源 CD 见照片

1T10G-1000/GLD	OneTouch AT 1T10G-1000，附带 1 年金牌支持（仅限美国）
1T10G-1000-MOD 金牌支持服务 ?	OneTouch AT 10G Network Assistant 模块，仅包括模块、1G SX SFP 光纤收发器、10G SR SFP+ 光纤收发器、SD 卡、RJ45 跳接线、快速入门指南和附有用户手册的资源 CD见照片

型号/名称	说明
SFP-1000SX	1000BASE-SX 光纤 SFP 收发机（有 DDM）（850 nm，多模）
SFP-1000LX	带有 DDM 的 1000BASE-LX 光纤 SFP 收发器（1310 nm，单模）
SFP-1000ZX	带有 DDM 的 1000BASE-LZ 光纤 SFP 收发器（1550 nm，单模）
OPVXG-SFP-PLUS-SR	光收发模块、SFP+、10GBASE-SR、850nm、多模
OPVXG-SFP-PLUS-LR	光收发模块、SFP+、10GBASE-LR、1310nm、单模
VERSIV-M 金牌支持服务 ?

VERSIV-电池	Versiv 电池
VERSIV-ACUN	Versiv 充电器
VERSIV-SM-箱	存放 OneTouch AT、OptiFiber Pro、FI-7000 的 Versiv 便携包
ASUS USB-N10	无线-N 150 USB 适配器，仅 ASUS 经销商可用
FI-1000-工具包	FI-1000 USB 视频探头附加端头套盒（盒内装有 LC、FC/SC 闷头、1.25 和 2.5 mm 通用端头）

福禄克Fluke 1TG2-1500，1TG2-1500W，1TG2-3000 二代网络测试仪Onetouch AT产品技术参数：

常规
尺寸（模块和电池已安装）	10.3 英寸 x 5.3 英寸 x 2.9 英寸（26.2 厘米 x 13.5 厘米 x7.3 厘米）
重量（模块和电池已安装）	3.5 磅（1.6 千克）
显示屏	5.7 英寸（14.5 厘米）LCD，带有投射式电容触摸屏，480 x 640 像素
交流适配器	输入：100-240 Vac, 50-60 Hz, 1.0 A 输出：+15 Vdc, 2.0 A
电池类型	锂离子电池组，7.2 V
电池寿命	依据使用类型的不同，大约 3-4 小时测试仪关闭时电量从 10% 充到 90% 需要 4 小时
内存	内置：系统和用户文件间共享 2 GB SD 卡：4/8 GB，为实现最佳性能选择的品牌和型号 USB 2.0 A 型端口：适用于 USB 大容量存储设备

有线网络接口
网络分析端口	双绞线 100/1000/10GBASE-T RJ-45 以太网光纤 1000BASE-X SFP/10GBASE-SR/LR SFP+ 以太网
管理端口	一种 RJ-45 10/100BASE-T 以太网一个 USB 802.11（需要可选适配器）
所支持的网络标准	IEEE 100BASE-T, IEEE 1000BASE-T, IEEE 10GBASE-T, IEEE 1000BASE-X, IEEE 10GBASE-SR, IEEE 10GBASE-LR
RFC 和标准 MIB 使用了	1213、1231、1239、1285、1493、1512、1513、1643、1757、1759、2021、2108、2115、2127、2233、2495、2515、2558、2618、2737、2790、2819、3592、3895、3896、4188、4502。
不可连接到电话网络	OneTouch AT 分析仪并非设计用于连接电话网络。 OneTouch AT 分析仪并非设计用于连接 ISDN 线路。除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

环境与法规要求
工作温度	32°F 至 122°F（0°C 至 50°C）
电池充电温度	32°F 至 104°F（0°C 至 40°C）
贮存温度	-40°F 至 160°F（-40°C 至 71°C） -4°F 至 122°F（-20°C 至 50°C）（充电时间超过 1 周）
工作相对湿度（% RH 无冷凝）	5 % 至 45 % 32°F 至 122°F（0°C 至 50°C）： 5 % 至 75 % 32°F 至 104°F（0°C 至 40°C）： 5 % 至 95 % 32°F 至 86°F（0°C 至 30°C）：
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	CAN/CSA-C22.2 No. 61010-1-04, IEC 61010-1:2001
操作高度	13,123 英尺（4,000 米）、10,500 英尺（3,200 米）带交流适配器
存储高度	39,370 英尺 (12,000 m)
污染等级	2
EMC	EN 61326-1:2006

电缆
电缆类型	100 Ω 非屏蔽双绞线 (UTP) LAN 线缆。 100 Ω 非屏蔽或屏蔽双绞线 (SeTP) LAN 线缆。 TIA 类别3、4、5、5e 和 6：ISO 等级 C、D、E 和 F。
线缆长度测量	可测量的线缆长度从 3 英尺（1 米）到 656 英尺（200米）。精度：± 30 英尺（± 10 米）。长度测量以 CAT 5e 线缆的额定传播速度 (NVP) 为基础。

测试设置
有线	速度、双工、802.1X、IPv4 地址、IPv6 地址、MAC 地址（端口 A 可由用户更改）、VLAN、等待 Rx 帧
分析	SNMP v1/v2、SNMP v3、慢速发现

云工具
趋势	使用（有线端口，管理端口），持续时间（2 分钟到 1 周），间隔（1、2、5、10、30、60 分钟），代理（关/开）
声明设备	声明，代理（关/开）
设备名称	文本字符串
云远程	打开/关闭

维护工具
管理端口	用户和密码安全性、当前端口（有线/Wi-Fi）、有线端口配置、Wi-Fi 端口配置
语言（用户界面）	中文（简体）、英语、法语、德语、日语、韩语、葡萄牙语、俄语、西班牙语
日期/时间、数量、长度	选择格式
超时时间	背光时间、关机时间
音频信号	打开、关闭
显示屏	亮度
恢复出厂默认设置	快速、完整（完成内部储存覆盖）

网络测试
接收 Rx 光功率测量	精度取决于收发器，通常是 ± 3.0 dB
基础架构	电缆、链路、最近的交换机、DHCP 服务器、DNS 服务器、网关
有线分析	主机、接入设备、服务器、工具（端口扫描、添加测试、路径分析、多端口统计、端口上的设备、浏览、TELNET/SSH）、分类
支持的发现协议	SNMP v1/v2/v3、CDP、EDP、LLDP、ICMP、ARP、FDP
服务	Ping (ICMP)、连接 (TCP)、网络 (HTTP)、文件 (FTP)、多播 (IGMP)、视频 (RTSP) 或电子邮件 (SMTP)。
有线性能（本地至远程）	功能随着用作远程设备的测试仪而有所差异： LinkRunner AT ≤1 Gbps 速率 1 流量流 IETF RFC 2544 测试方法往返结果丢帧、延时、抖动 OneTouch AT ≤1 Gbps 速率 1 流量流 IETF RFC 2544 测试方法双向结果丢帧、延时、抖动 OneTouch AT 10G ≤1 Gbps 速率 1 流量流 IETF RFC 2544 测试方法双向结果丢帧、延时、抖动 OptiView XG ≤ 10 Gbps 速率 ≤ 4 流量流 ITU Y.1564 测试方法双向结果丢帧、延时、抖动吞吐量，可用性，信息速率，突发速率服务测试类别，流量监管

测试工具
捕获、有线	连接：端口 A 滤波器：MAC、VLAN、IP、端口、IPv6 文件大小 (MB)：1、10、100、250、500、1000、2000 帧片 (B)：64、128、256、512、1024、1280、1518、9600 自动测试：关闭、打开滤波器速率：线路速率捕捉速率最高 100 Mbps
性能测试远端	端口编号，启用 AutoStart（开/关）
浏览器	端口（管理/有线）
Telnet/SSH	用户名/密码（用于 SSH）
Flash 交换机端口	1s、2s、3s
FiberInspector?/Webcam	实时、暂停、扩展（用于光纤）、保存

文件工具
配置文件	保存、删除、重命名、导出、导入、加载
报告	保存、删除、重命名、导出、导入、查看
屏幕	保存、删除、重命名、导出、导入、查看

认证和合规
	Conformite Europeene.符合欧盟和欧洲自由贸易协会 (EFTA) 的要求。
	通过加拿大标准协会的认证
	符合相关澳大利亚标准

【福禄克】Fluke 1T10G-1000 网络测试仪Onetouch AT

深圳连讯 — Wed, 05 Aug 2015 09:52:23 +0000

福禄克Fluke 1T10G-1000 网络测试仪Onetouch AT 是属于万兆级别测试仪，深圳连讯达作为福禄克中国大陆地区最早销售福禄克的公司，为您提供福禄克Fluke ?1T10G-1000 网络测试仪Onetouch AT技术资料。销售咨询热线：400-688-2580

福禄克Onetouch AT 网络测试仪即使您不在现场，也可诊断从客户端设备到云托管服务的铜缆和光纤以太网问题。实时诊断持久性问题并验证网络性能。通过 24/7 自动化测试和基于云的趋势分析来诊断间歇性问题并长期评估性能。

通过端对端的路径性能评估，确保关键网络链路满足 SLA 目标，并且能够满足新式高带宽的应用程序需要。在广域网和局域网及在站点和数据中心测量吞吐量、丢帧、延迟和抖动。配合 OptiView XG 网络分析平板OPVXG使用 OneTouch AT 10G 时，能够以最高 10 Gbps 的速率测试铜缆或光纤链路。配合另一台 OneTouch AT 测试仪或 LinkRunner AT 2000 测试仪使用时，能够以最高 1 Gbps 的速率进行测试。

通过模拟客户端设备和评估终端设备的网络体验来诊断常见问题，或者证明问题并非由网络造成。测量关键网络元素的性能：布线、交换机、路由器、服务器和基于服务器的服务和应用程序。将趋势结果上传到云，以对性能进行长期监控。自动运行趋势分析，无需用户干预。当网络支持工作人员不在场时，长时间的测试对于解决频繁发生的间歇性问题毫无用处。使用 OneTouch AT 云服务查看和分析趋势结果。另外可使用云服务来远程控制测试仪和访问保存的文件。

福禄克Fluke ?1T10G-1000 网络测试仪Onetouch AT产品概述：

以 10 千兆的速率一键验证网络和数据中心性能。

10 千兆：内置 100/1G/10G 铜缆和 1G/10G 光纤测试端口，可用于诊断和性能测量
一体化：在一个工具中综合基础设施、网络服务和端对端路径性能测量的手持测试仪
精度：创建并保存具体站点的测试配置文件，以模拟客户端设备的网络体验，包括本地、企业网和云服务
一致：团队中的所有人员使用相同配置的测试配置文件，促进标准化和最佳实践
快速：可以一键运行配置文件中的所有测试并自动分级，约一分钟内即可识别大部分常见问题
部署前：在部署新服务或网络基础设施之前测量端对端路径性能，以评估网络就绪性
部署后：测量端到端的性能，以验证局域网或数据中心内部新安装的网络基础设施和主要网络链路
独立：独立验证服务提供商是否达到商定的服务品质 (SLA) 并维持端对端 QoS
趋势：使用随附的 OneTouch AT 云服务将一系列结果上传到云并查看性能的变化情况。

福禄克Fluke ?1T10G-1000 网络测试仪Onetouch AT产品特性：

用于铜和光纤网络的 10G Ethernet 测试仪

可自行配置的用于标准化测试的配置文件

端对端路径性能评估

企业网络经理可将有线性能测试用于：

在部署新服务或网络基础设施前评估网络性能
验证局域网或数据中心内新安装网络基础设施和主要网络链路的性能
排除网络和服务性能问题
独立验证服务提供商是否达到商定的服务品质 (SLA) 并维持端对端 QoS

服务提供商和系统集成商将有线性能测试用于：

记录从层 1 到 7 的网络性能，以作为其所提供服务已成功交付的证明。
以网络评估和故障诊断的方式为企业客户提供增值服务

查看 OneTouch AT 10G Network Assistant?性能测试产品简介，以深入了解端对端性能测试。

自动化的一键式故障诊断

1 小时测试时间仅需 1 分钟完成

从客户角度查看网络性能

基础架构到应用程序的测试

网络服务测试

测试 DHCP 服务器响应能力。确定 DHCP 服务器，查看提供、接受时间和租约信息。测试 DNS 服务器响应能力。识别 DNS 服务器并查看 DNS 查寻时间。

网络应用测试

本地、内联网和互联网性能

云趋势

云分析

使用联网智能设备通过网络随时随地在 web 浏览器上访问云服务。使用计算机或智能设备方便随时随地查看并分析结果。

基本云服务完全免费，且包括长期储存单一趋势会话。高级云服务能长期存储多个趋势分析会话。高级云服务包含在 OneTouch AT 金牌支持中。

远程控制和访问文件

规避问题和优化性能

OneTouch AT 10G 测试仪能够出色应对以下两类任务：主动诊断持久性和间歇性问题，进行日常网络管理。

有线网络发现和分析

捕获信息包功能

OneTouch AT 附加功能

铜缆和光缆测试
通过测定线缆长度诊断双绞线故障。通过光纤线缆连接测定接收的光功率。通过利用 FiberInspector? USB 视频探头查看连接器端面，检查光纤连接的清洁度。

诊断 IPv6 网络故障
通过参考并列的测试结果轻松比较 IPv4 和 IPv6 网络性能的异同点。

Versiv 平台

随着测试需求的增加，通过增加新的模块扩展了测试功能。可用模块包括 OneTouch AT Network Assistant、DSX-5000 ?CableAnalyzer?、CertiFiber? Pro OLTS 和 OptiFiber? Pro OTDR。

OneTouch AT 产品系列对比：http://www.faxytech.com/archives/1t-1500.html

福禄克Fluke?1T10G-1000 网络测试仪Onetouch AT产品选型：

型号/名称	说明
1T10G-1000 金牌支持服务 ?	OneTouch AT 10G Network Assistant 包括模块和测试框架、1G SX SFP 光纤收发器、10G SR SFP+ 光纤收发器、SD 卡、框架背带、手带、交流适配器和电源线、RJ45 跳接线、便携箱、快速入门指南和附有用户手册的资源 CD 见照片

1T10G-1000/GLD	OneTouch AT 1T10G-1000，附带 1 年金牌支持（仅限美国）
1T10G-1000-MOD 金牌支持服务 ?	OneTouch AT 10G Network Assistant 模块，仅包括模块、1G SX SFP 光纤收发器、10G SR SFP+ 光纤收发器、SD 卡、RJ45 跳接线、快速入门指南和附有用户手册的资源 CD见照片

型号/名称	说明
SFP-1000SX	1000BASE-SX 光纤 SFP 收发机（有 DDM）（850 nm，多模）
SFP-1000LX	带有 DDM 的 1000BASE-LX 光纤 SFP 收发器（1310 nm，单模）
SFP-1000ZX	带有 DDM 的 1000BASE-LZ 光纤 SFP 收发器（1550 nm，单模）
OPVXG-SFP-PLUS-SR	光收发模块、SFP+、10GBASE-SR、850nm、多模
OPVXG-SFP-PLUS-LR	光收发模块、SFP+、10GBASE-LR、1310nm、单模
VERSIV-M 金牌支持服务 ?

VERSIV-电池	Versiv 电池
VERSIV-ACUN	Versiv 充电器
VERSIV-SM-箱	存放 OneTouch AT、OptiFiber Pro、FI-7000 的 Versiv 便携包
ASUS USB-N10	无线-N 150 USB 适配器，仅 ASUS 经销商可用
FI-1000-工具包	FI-1000 USB 视频探头附加端头套盒（盒内装有 LC、FC/SC 闷头、1.25 和 2.5 mm 通用端头）

福禄克Fluke?1T10G-1000 网络测试仪Onetouch AT产品技术参数：

常规
尺寸（模块和电池已安装）	10.3 英寸 x 5.3 英寸 x 2.9 英寸（26.2 厘米 x 13.5 厘米 x7.3 厘米）
重量（模块和电池已安装）	3.5 磅（1.6 千克）
显示屏	5.7 英寸（14.5 厘米）LCD，带有投射式电容触摸屏，480 x 640 像素
交流适配器	输入：100-240 Vac, 50-60 Hz, 1.0 A 输出：+15 Vdc, 2.0 A
电池类型	锂离子电池组，7.2 V
电池寿命	依据使用类型的不同，大约 3-4 小时测试仪关闭时电量从 10% 充到 90% 需要 4 小时
内存	内置：系统和用户文件间共享 2 GB SD 卡：4/8 GB，为实现最佳性能选择的品牌和型号 USB 2.0 A 型端口：适用于 USB 大容量存储设备

有线网络接口
网络分析端口	双绞线 100/1000/10GBASE-T RJ-45 以太网光纤 1000BASE-X SFP/10GBASE-SR/LR SFP+ 以太网
管理端口	一种 RJ-45 10/100BASE-T 以太网一个 USB 802.11（需要可选适配器）
所支持的网络标准	IEEE 100BASE-T, IEEE 1000BASE-T, IEEE 10GBASE-T, IEEE 1000BASE-X, IEEE 10GBASE-SR, IEEE 10GBASE-LR
RFC 和标准 MIB 使用了	1213、1231、1239、1285、1493、1512、1513、1643、1757、1759、2021、2108、2115、2127、2233、2495、2515、2558、2618、2737、2790、2819、3592、3895、3896、4188、4502。
不可连接到电话网络	OneTouch AT 分析仪并非设计用于连接电话网络。 OneTouch AT 分析仪并非设计用于连接 ISDN 线路。除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

环境与法规要求
工作温度	32°F 至 122°F（0°C 至 50°C）
电池充电温度	32°F 至 104°F（0°C 至 40°C）
贮存温度	-40°F 至 160°F（-40°C 至 71°C） -4°F 至 122°F（-20°C 至 50°C）（充电时间超过 1 周）
工作相对湿度（% RH 无冷凝）	5 % 至 45 % 32°F 至 122°F（0°C 至 50°C）： 5 % 至 75 % 32°F 至 104°F（0°C 至 40°C）： 5 % 至 95 % 32°F 至 86°F（0°C 至 30°C）：
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	CAN/CSA-C22.2 No. 61010-1-04, IEC 61010-1:2001
操作高度	13,123 英尺（4,000 米）、10,500 英尺（3,200 米）带交流适配器
存储高度	39,370 英尺 (12,000 m)
污染等级	2
EMC	EN 61326-1:2006

电缆
电缆类型	100 Ω 非屏蔽双绞线 (UTP) LAN 线缆。 100 Ω 非屏蔽或屏蔽双绞线 (SeTP) LAN 线缆。 TIA 类别3、4、5、5e 和 6：ISO 等级 C、D、E 和 F。
线缆长度测量	可测量的线缆长度从 3 英尺（1 米）到 656 英尺（200米）。精度：± 30 英尺（± 10 米）。长度测量以 CAT 5e 线缆的额定传播速度 (NVP) 为基础。

测试设置
有线	速度、双工、802.1X、IPv4 地址、IPv6 地址、MAC 地址（端口 A 可由用户更改）、VLAN、等待 Rx 帧
分析	SNMP v1/v2、SNMP v3、慢速发现

云工具
趋势	使用（有线端口，管理端口），持续时间（2 分钟到 1 周），间隔（1、2、5、10、30、60 分钟），代理（关/开）
声明设备	声明，代理（关/开）
设备名称	文本字符串
云远程	打开/关闭

维护工具
管理端口	用户和密码安全性、当前端口（有线/Wi-Fi）、有线端口配置、Wi-Fi 端口配置
语言（用户界面）	中文（简体）、英语、法语、德语、日语、韩语、葡萄牙语、俄语、西班牙语
日期/时间、数量、长度	选择格式
超时时间	背光时间、关机时间
音频信号	打开、关闭
显示屏	亮度
恢复出厂默认设置	快速、完整（完成内部储存覆盖）

网络测试
接收 Rx 光功率测量	精度取决于收发器，通常是 ± 3.0 dB
基础架构	电缆、链路、最近的交换机、DHCP 服务器、DNS 服务器、网关
有线分析	主机、接入设备、服务器、工具（端口扫描、添加测试、路径分析、多端口统计、端口上的设备、浏览、TELNET/SSH）、分类
支持的发现协议	SNMP v1/v2/v3、CDP、EDP、LLDP、ICMP、ARP、FDP
服务	Ping (ICMP)、连接 (TCP)、网络 (HTTP)、文件 (FTP)、多播 (IGMP)、视频 (RTSP) 或电子邮件 (SMTP)。
有线性能（本地至远程）	功能随着用作远程设备的测试仪而有所差异： LinkRunner AT ≤1 Gbps 速率 1 流量流 IETF RFC 2544 测试方法往返结果丢帧、延时、抖动 OneTouch AT ≤1 Gbps 速率 1 流量流 IETF RFC 2544 测试方法双向结果丢帧、延时、抖动 OneTouch AT 10G ≤1 Gbps 速率 1 流量流 IETF RFC 2544 测试方法双向结果丢帧、延时、抖动 OptiView XG ≤ 10 Gbps 速率 ≤ 4 流量流 ITU Y.1564 测试方法双向结果丢帧、延时、抖动吞吐量，可用性，信息速率，突发速率服务测试类别，流量监管

测试工具
捕获、有线	连接：端口 A 滤波器：MAC、VLAN、IP、端口、IPv6 文件大小 (MB)：1、10、100、250、500、1000、2000 帧片 (B)：64、128、256、512、1024、1280、1518、9600 自动测试：关闭、打开滤波器速率：线路速率捕捉速率最高 100 Mbps
性能测试远端	端口编号，启用 AutoStart（开/关）
浏览器	端口（管理/有线）
Telnet/SSH	用户名/密码（用于 SSH）
Flash 交换机端口	1s、2s、3s
FiberInspector?/Webcam	实时、暂停、扩展（用于光纤）、保存

文件工具
配置文件	保存、删除、重命名、导出、导入、加载
报告	保存、删除、重命名、导出、导入、查看
屏幕	保存、删除、重命名、导出、导入、查看

认证和合规
	Conformite Europeene.符合欧盟和欧洲自由贸易协会 (EFTA) 的要求。
	通过加拿大标准协会的认证
	符合相关澳大利亚标准

福禄克Fluke OPVXG-PTR|OPVXG-10G/PTR|OPVXG-EXPT/PTR OptiView XG 网络平板分析仪—性能测试

深圳连讯 — Fri, 24 Oct 2014 02:00:27 +0000

OptiView XG 是首款专为网络工程师设计的平板分析仪。它能够自动分析有线和无线网络问题和应用问题的根源，使用户花更少的时间用于故障排除，从而有更多时间处理其他事宜。该平板分析仪可支持新技术的部署和故障排除，包括统一通信、虚拟化、无线技术以及10 Gbps 以太网。其结果是启动了新方案，且运行速度更快，即使对如今的较小型团队来说，网络也能保持高效。

核心功能

网络分析 – 对网络基础架构进行自动发现、映射、监控、分析和指导性故障排除
流量和数据包分析 – 唯一具有 10 Gbps “有线” 分析功能的平板电脑
无线分析 – 802.11a/b/g/n/ac WLAN 的部署和故障排除集成工具

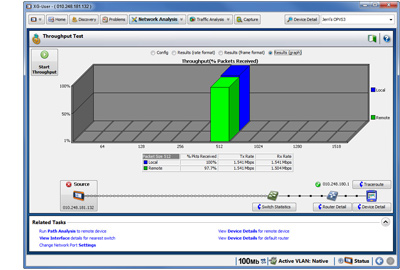

性能测试 – 在高达 10 Gbps 全线速的情况下进行网络评估、验证新的基础架构和设备、测试服务提供商 SLA 和 QoS 以及端到端故障排除问题

欲了解有关 Optiview XG 的概述和整体参数，请参阅信息表。

专为网络工程师打造的平板分析仪

OptiView XG 手持式平板分析仪外形独特，为连接、分析和故障排除网络中任何位置（工作台、数据中心或最终用户位置）出现的问题提供移动性。它可快速分析网络中的设备、接口和路径的性能和健康状况 – 超出传统 LAN/WAN 交换与路由功能，是整合了异构物理设备、无线网络、虚拟服务器和网络的真正网络结构。

该平板分析仪集成了最新的有线和无线技术，以独特外形提供强大的专用硬件，为连接、分析和解决网络中任何位置出现的网络和应用问题提供了最佳的移动性
通过直观的个性化仪表板和图示，根据需要准确显示网络
提供高达 10 Gbps 的性能测试、“有线” 和 “无线” 自动分析
在问题出现之前，通过监控和分析所需信息，进行主动分析
开箱即用与个性化报告和图示

性能测试—亮点

故障排除网络瓶颈、评估网络新的技术或应用程序部署、验证新的架构、以及测试服务提供商 SLA 和 QoS
测试服务提供商 SLA、故障排除网络瓶颈、验证新的架构、以及评估网络新的技术或应用程序部署
OptiView Performance Test Remote (PTR) – 使用 10G 设备对网络上的多个点进行性能测试、故障处理和安装验证的经济方式
检测高达 10 Gbps 的网络的带宽、延时、抖动、丢包、 QoS 和可用性方面的端对端性能
在运行速度下（低于线速）的测试结合路径分析，揭示网络瓶颈
Windows Reflector 代理 – 方便下载并可安装到网络中任意计算机的软件，可对任意位置进行性能测试和故障处理
支持 ITU （国际电信联盟） ITU-T Y.1564 性能测试标准
服务级别测试和多个测试流（多达 8 个同步）可确保您整个网络 QoS 的可用性和性能（不论运营商链路是否支持 QoS ）

网络性能测试

OptiView XG 网络分析仪是发现网络问题根源的最快捷途径。用户能够利用网络性能测试功能（NPT ，OptiView XG 版本 10 提供）对整个广域网、校园网的链路或数据中心和站点内部网络的高性能链接进行测试和故障排除。企业或服务提供商的网络工程师现在可使用一个工具来检测性能并对复杂的网络和应用程序问题进行故障排除。NPT 对高达 10 Gbps 的线速网络从带宽、延时、抖动和丢包率等方面进行性能量化分析，为网络工程师提供有关其基础架构性能以及支持当前和未来应用能力的可靠数据。

金牌支持客户和所有的新 OptiView XG 所有者可免费获取 OptiView XG 软件最新版本。

服务提供商和系统集成商可利用 OptiView XG 验证层2服务并为客户企业网络提供“增值” 支持，从排除应用性能故障问题到进行网络评估和新技术应用，如 VoIP 和视频。

企业可通过 XG 的网络性能测试功能：

解决网络和应用程序性能问题
在部署新的服务（如视频或 VoIP）前评估网络性能。
验证其数据中心内部新的基础架构要素和主要链路性能。
独立确定其服务提供商是否达到商定的服务品质 (SLA) 并维持端对端的 QoS

关键性能：

通过图形路径分析发现性能瓶颈所在
双向测试，从运行水平（用于故障排除）到全线速 10 Gbps （用于验证）
多达八个同步流的可编程流量，具有独立的上游/下游 SLA 参数（包括承诺信息速率、承诺突发量、超量信息速率、超额突发速率和帧大小）
灵活的层 2 与层 3 设置，其中包括源与目的地 MAC 和 IP 地址、VLAN 设置、具有 DSCP 或 IP 优先级的 TOS、UDP 端口号和帧内容
可用性、吞吐量、失帧、延时和抖动（延时变化）的服务验收标准范围的完整设置
基于服务验收标准说明通过/失败的全面报告

网络性能测试用户界面

路径分析测试确定网络故障点

虽然其他工具可以通过网络发送流量，并且可以指出存在的问题，但只有 OptiView XG 可以测试问题并向您指明问题的位置！图形路径分析指明您网络完整的 2 层和 3 层路径，即时显示数据流路径中的交换性能和路由器—同时进行 NPT 测试！–使您能够即时了解超载或错误接口、丢包、CPU 和内存使用率问题，甚至设备重启。这可以即时诊断数据路径中的瓶颈，以便快速解决。

图形路径分析确定
性能测试过程中出现的瓶颈

在首次展示新技术前进行网络评估

利用 NPT 的多流功能生成具有不同 QoS 和速率的各种流量，以确定您的网络是否可以支持像 VoIP 和视频这样新的或额外的流量。

带有清晰的通过/失败指示的详细的结果

对服务质量进行验证和故障排除/
服务级别

网络性能测试能够生成各种层 2（VLAN 优先级）和层 3 （具有 DSCP 的 TOS，或具有优先级的 TOS ）流量，验证您的网络（以及服务提供商的网络）对 QoS 进行端对端维护的能力。在不同的 QoS 设置中产生不同的流量速率，能够对流量优先次序进行测试，确保在您的整个网络中按此方式对待高优先级流量。

验证 QoS

验证服务提供商 SLA

如果互联网或 WAN 链路中的应用程序缓慢，表明互相指责的游戏才刚刚开始。使用 NPT 和 OptiView XG，企业不必依靠服务提供商指标即可直接测试并验证 SLA 和网络容量。可通过生成自己的性能报告避免互相指责并了解自己是否物有所值。

测试和验证 SLA

利用高达 10 Gbps 的全双工测试验证数据中心性能

通过将两个 OptiView XG 结合使用，您可以全面测试高达 10 Gbps 全线速的具有独立上行/下行流速的 10Gig 链路。独立管理端口可完全控制，不会影响测试。您对高性能硬件的投资，确保您可以取得预期结果！

网络配置的“好–较好–最好”策略

新版 Windows^? Reflector 代理 –“好”

无论是跨越城市还是地区到达远程站点，都是耗时且低效的 – 工程师可以在桌旁完成的工作越多，效率就越高。解决远程用户性能问题时，对用户的情况分析越深入，就越容易找到根本原因。

OptiView XG Windows Reflector 代理是一款方便下载并可安装到网络中任意计算机的软件，可对任意位置进行性能测试和故障处理。只要让远程用户在 web 浏览器上打开 OptiView 的 IP 地址并下载安装这个小脚本应用。然后让用户 PC 执行 OptiView 的网络性能测试，快速读取往返吞吐量、包丢失、抖动和延迟数据。结合图形路径分析，直观查看性能问题可能隐藏的位置。

该代理为通过 1 Gbps NIC 连接的 PC 提供约 900 Mbps 的对称的上行/下行流速。实际性能可能会根据客户端的操作系统和 TCP/IP 堆栈而异。重要的是，该代理还可用于通过 Wi-Fi 连接的 PC，从而可依靠无线和有线基础设施进行性能的故障处理。

_{注意：Windows Reflector 支持 Windows 7、Windows 8 和 Windows Server 2008 R2，且同时支持 32 和 64 位版本。}

LinkRunner^? – “较好”

带有反射器选件的 LinkRunner? AT 2000、LinkRunner CE 或 Pro 可充当高达 1Gbps 的铜缆或光纤对称的上行/下行流速的远程设备。一个针对基于硬件的终端的经济替代方案是，将这些工具作为硬件反射器应用于您网络中的重要站点，随时提供“永远在线”的测试方法以及性能和服务提供商 SLA 故障处理功能。使用 LinkRunner 作为不受客户端操作系统和 TCP/IP 堆栈性能影响的性能测试“已知标准”仪器。除了可根据需要在远程站点配备 LinkRunner 设备进行性能测试，它们也可以作为一线技术人员解决用户连接问题的简便工具。

新版 OptiView XG Performance Test Remote –“更好”

Performance Test Remote (PTR) 仪器可在铜缆或光纤上以高达 10Gig 的全线路速率进行双向测试（非对称，单独高达 4，同步流）。无论在 1G 还是 10G 速率下使用，双向测试都是评估网络语音和视频传输性能的基础。Performance Test Remote (PTR) 是使用 10G 设备对网络上的多个点进行性能测试、网络评估以及验证关键、高性能链接的经济方式。

仪器配备了铜缆 (100/1000/10G) 和光纤（1/10GBASE-SR，850nm 多模 SFP+）网络接口。此外，不同的标准/距离（LR，LRM）可使用不同的 SFP+ 模块。

规格：

电池类型 – 可充电式锂电池组

温度：

运行 – 0° C 到 50° C（未安装电池）
运行 – 0° C 到 40° C（已安装锂电池）
充电 – 0° C 到 40° C
存储 – -40° C 到 71° C

安全性：IEC/EN 61010-1

运行海拔 – 13,123 ft (4,000 m) 10,500 ft (3,200 m)，使用交流适配器
存储海拔 – 39,370 ft (12,000 m)

Versiv 系列的一部分

OptiView Performance Test Remote 是 Fluke Networks’ 模块化 Versiv^? 测试平台的新型高性能网络测试模块。Versiv 根据测试需要添加新模块来扩展测试能力，通过 DSX-5000 CableAnalyzer^?、CertiFiber^? Pro 和 OptiFiber^? Pro OTDR 模块提供灵活的铜缆或光纤测试和认证能力。网络技术人员可使用 OneTouch^? AT Network Assistant 1T-3000 模块对铜缆、光纤和 Wi-Fi 网络进行访问层用户网络连接和性能故障处理。（请参见 OptiView Performance Test Remote 和 1T-3000 模块套件订购信息。）

OptiView XG Remote 不用于性能测试时，可通过更换可选的插件模块迅速将其变为这些仪器。

OptiView XG –“最好”

另一台具备最佳整体性能的测试终端 OptiView XG，能够提供高达 10 Gbps 的八个双向传输流。不用于性能诊断时，远程站点的工程师可将其用于本地有线和无线故障处理、评估、映射等方面的最强大的工具。

无可匹敌的网络和应用程序性能分析功能

OptiView XG 在家庭数据中心支持 10 GbE 和虚拟服务器；在用户办公室支持 802.11a/b/g/n/ac 和应用程序分析；而且在两者之间可以使用交换机和路由器。利用它来查找您桌面的问题或根据其所收集的数据在故障点进行第一手分析。其独特的故障排除系统基于前瞻性分析、路径分析和以应用程序为中心的分析，可提供自动识别问题根本原因的专家指导。再没有其他任何一种工具能够将强大的性能分析与深入的故障排除和分析相结合！

比其他测试方法更加灵活、强大。

OptiView XG 的 NPT 基于 ITU-T Y.1564（测试实际应用中以太网性能的最新标准），与旧标准（如 RFC2544）相比性能增强，其中包括：

速度更快—LRPT 选项在单个测试（而不是多个独立测试）中检测所有主要性能服务水平标准（SLC）—可用性、吞吐量、失帧、延时和延时变化（抖动）。

固定测试次数— RFC 2544 吞吐量测试过程中的单个丢帧需要再次运行，因此测试时间可能是其设定时间的很多倍。ITU-T Y.1564 测试在一次完整检测中只需运行一次。

更全面—衡量其他主要服务品质协议 (SLA) 要求，包括超量信息和超额突发速率 (EIR/EBR) 以及可用性。在测试中检测每个帧的延时和抖动。

更加灵活 – 支持具有独立目的地、SLA 和 SLC、CoS 和 VLAN 设置的多个同步流。

测量/特点	基本吞吐量测试	RFC 2544	ITU Y.1564 (NPT)
吞吐量	?	?	?
损失	?	?	?
延时		?	?
抖动			?
多流			?
服务测试类别			?
非对称链路测试			?
超量信息速率			?
超额突发速率			?
流量监管			?

网络测试规范
兼容的远程设备	OptiView XG（高达 10 Gbps FDX，具有独立的上行/下行流量）；带有反射器选件的 LinkRunner AT 2000、LinkRunner CE、LinkRunner Pro 或 Duo（高达 bps FDX，具有对称的上行/下行流量）
测试配置	每一种测试都由若干个按序运行的套件组成。各套件可测量一至八个端点设备（对等点或反射器）的最多八个双向测试流。
服务品质协议 (SLA)	承诺利用的线速 (ULR) 超量利用的线速承诺信息速率 (CIR) 超量信息速率承诺突发量超额突发量
服务接受标准 (SAC)	可用性延时（帧传输延迟）抖动（帧延迟变化）丢帧率使用对等端点（另一个 OptiView XG）时，可为上行和下行流量设定单独值。可配置测试来检查 VLAN 优先级和服务等级标记的保持情况。
帧长	用户定义的固定帧大小多达 10,018 个字节，或一系列特定帧大小。
层 2 帧设置	目的地 MAC；VLAN ID 号、优先级和标签协议标识符。
层 3 帧设置	具有 DSCP 或 IP 优先次序的 TOS；源 IP 地址；UDP 端口号
流选项	性能测试持续时间可设定为从 1 分钟至 24 小时范围内的其中一个预定义值。中间测试结果可按 1 分钟至 60 分钟的间隔产生。
报告的结果	将测试结果与用户定义的服务验收标准进行比较，并说明通过/未通过这些标准的状态。用户可为以下事项设定具体值：可用性阈值 (%)、延时阈值 (msec)、抖动阈值 (msec) 以及丢帧率。

订购信息 – OptiView XG Performance Test Peer
OPVXG-PTR	OptiView XG Performance Test Remote（已连接 PTR 模块的 Versiv^? 主机）
OPVXG-PTR-MOD	仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）
OPVXG-10G/PTR	10G 性能测试套件 _{包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)}
OPVXG-EXPT/PTR	具有无线分析功能的 10G 性能测试套件 _{包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑}
OPVXG-PTR-KIT	OptiView XG 性能测试和故障排除套件 _{包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)}
订购信息－金牌支持服务
GLD-OPVXG-PTR	1 年金牌支持服务，OptiView XG 性能测试遥控器
GLD3-OPVXG-PTR	3 年金牌支持服务，OptiView XG 性能测试遥控器
GLD-OPVXG-PTR-MOD	1 年金牌支持服务，OptiView XG 性能测试遥控模块 _{（如需购买用于现有 Versiv 平台的 OPVXG-PTR-MOD，请使用此服务）}
GLD3-OPVXG-PTR-MOD	3 年金牌支持服务，OptiView XG 性能测试遥控模块 _{（如需购买用于现有 Versiv 平台的 OPVXG-PTR-MOD，请使用此服务）}
GLD-OPVXG-10G/PTR	1 年金牌支持服务，OptiView XG 10G 性能测试套件 _{（提供金牌支持服务，包括 OPVXG-10G 平板电脑和 OPVXG-PTR 遥控器。）}
GLD3-OPVXG-10G/PTR	3 年金牌支持服务，OptiView XG 10G 性能测试套件 _{（提供金牌支持服务，包括 OPVXG-10G 平板电脑和 OPVXG-PTR 遥控器。）}
GLD-OPVXGEXPT/PTR	1 年金牌支持服务，具有无线分析功能的 OptiView XG 10G 性能测试套件 _{（提供金牌支持服务，包括 OPVXG-EXPT 平板电脑、随附提供的 AirMagnet Wi-Fi 分析仪和 Spectrum XT 软件以及 OPVXG-PTR 遥控器。）}
GLD3-OPVXGEXPT/PTR	3 年金牌支持服务，具有无线分析功能的 OptiView XG 10G 性能测试套件 _{（提供金牌支持服务，包括 OPVXG-EXPT 平板电脑、随附提供的 AirMagnet Wi-Fi 分析仪和 Spectrum XT 软件以及 OPVXG-PTR 遥控器。）}
GLD-OPVXG-PTR-KIT	1 年金牌支持服务，OptiView XG 10G 性能测试和故障排除套件 _{（提供金牌支持服务，包括 OPVXG-PTR 遥控器和 1T-AT3000 模块。）}
GLD3-OPVXG-PTR-KIT	3 年金牌支持服务，OptiView XG 10G 性能测试和故障排除套件 _{（提供金牌支持服务，包括 OPVXG-PTR 遥控器和 1T-AT3000 模块。）}
订购信息 – OptiView XG Performance Test Peer 模块及捆绑的金牌支持服务（仅美国可用）
OPVXG-10G/PTR/GLD	OPVXG-10G/PTR 包含 1 年金牌支持服务（仅美国）
OPVXG-10G/PTR/GLD3	OPVXG-10G/PTR 包含 3 年金牌支持服务（仅美国）
OPVXG-EXPTPTR/GLD	OPVXG-EXPTPTR 包含 1 年金牌支持服务（仅美国）
OPVXG-EXPTPTR/GLD3	OPVXG-EXPTPTR 包含 3 年金牌支持服务（仅美国）
OPVXG-PTR-KIT/GLD	OPVXG-PTR-KIT 包含 1 年金牌支持服务（仅美国）
OPVXG-PTR-KIT/GLD3	OPVXG-PTR-KIT 包含 3 年金牌支持服务（仅美国）

基础流量生成

通过使用高达 10Gbps 的模拟流量来增加网络压力，以确定添加新应用程序或网络用户的影响，评估网络实施新部署的完备程度。}

用户配置包括协议类型、帧大小、帧速、使用率百分比和要传输的帧数，以及流量类型：广播、多播或单播。

可选择的协议包括：Benign Ethernet、Benign LLC 802.2、NetBEUI、Benign IP、IP ICMP Echo、IP UDP Echo、IP UDP Discard、IP UDP NFS 和 IP UDP NetBIOS。选择 IP 协议让您可以选择“存活时间” (TTL) 参数和 TOS (QOS) 参数，例如 Minimum Delay、 Maximum Throughput、 Maximum Reliability、 Minimum Monetary Cost 和 Maximum Security 等，以确保正确的路由配置。

流量生成 – 高达全 10 Gbps

吞吐量测试

吞吐量测试将测量两台 Fluke Network 设备之间的双向数据流，以验证 LAN 和 WAN 的吞吐能力。吞吐量测试要求您的网络中有另外一台用于通信的设备。该第二台设备可以是一台 OptiView XG 网络平板分析仪（用于 10 Gbps 吞吐量）或 OptiView ? 管理设备，也可以是 EtherScope? II Network Assistant、OneTouch? Network Assistant、或者 LinkRunner? Pro Reflector（高达 1 Gbps）。

吞吐量测试可以配置以下参数：

数据速度（高达 10 Gbps） – 最大速度由链路速度和双工确定
帧大小 – 从七种不同的帧大小中选择，或是选择扫描来运行对七种预设帧大小的测试。OptiView ?XG 为高达 9,000 字节的巨型帧提供支持
内容 – 为所有 1、所有 0、交替出现的 1 和 0 或随机出现的 1 和 0 选择有效负载。
测试持续时间可以在 2 秒钟到 18 小时之间变化

测试结果可以通过表格或图形格式查看。速度格式表格视图说明了本地和远程传输和接收速度，以及两台设备接收到的帧的总百分比。如果切换到帧格式表格视图，则可显示传输和接收到的本地和远程帧的数量，以及两台设备接收到的帧的总百分比。

吞吐量测试—高达全 10 Gbps

Fluke Networks 金牌支持服务

我们的支持计划为您提供独一无二的服务项目和全天候（24/7）技术帮助。注册参加我们的金牌支持服务计划，您将能够享受到至尊权益，以保障您对 Fluke Networks 设备的投入并增加其价值。其中包括通过电话或我们的网络支持中心获得一周七天、每天 24 小时的无限技术帮助；修理计划中包含的项目和“次日”对一线借用设备进行不间断维修服务。免费软件升级；网上培训；可访问我们内容丰富的知识库，查看操作和应用相关的技术文章；以及金牌“会员专享”的优惠价格和促销。某些优惠并非在所有国家/地区都提供。

【福禄克】Fluke OPVXG-EXPT/PTR OPVXG-PTR-KIT故障排除和性能测试套件

深圳连讯 — Thu, 16 Oct 2014 05:14:19 +0000

深圳市连讯达电子技术开发有限公司为您提供Fluke OPVXG-EXPT/PTR OPVXG-PTR-KIT网络分析仪OptiView XG的技术资料，如果您需自己使用购买，投标招标选型做预算标书，中间商集成商购买请联系福电话0755-83999818，我们将为您提供技术支持及原厂正品行货。

OPVXG-EXPT/PTR：具有无线分析功能的 10G 性能测试套件包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑

OPVXG-PTR-KIT：OptiView XG 性能测试和故障排除套件包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)

福禄克Fluke ?OPVXG-EXPT/PTR ?OPVXG-PTR-KIT网络分析仪OptiView XG网络工程师“证明问题不在网络”并了解问题根源的最快途径

网络分析 – 有线和无线
即时网络映射和网络路径分析可迅速识别问题所在
快速诊断网络和应用程序问题
Line-rate network packet capture and analysis (1G / 10G)
对 VoIP/视频/UC 部署的网络质量进行评估
802.11 WLAN 规划、部署、故障排除
通过 TruView^TM 进行最终用户响应时间分析

直观的用户界面，具有可定制的仪表板、智能导航以及易用报告功能

自动化分析和指导性故障排除让任何人变成问题解决专家

确保一致的最终用户体验和应用程序性能

以应用为中心的分析

综合的 WLAN 部署和分析

管理网络和技术变化

报告和记录

网络性能测试

一般特征

产品选型

型号/名称

说明

OPVXG

OptiView XG 网络分析平板电脑，1Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG-10G

OptiView XG 网络分析平板电脑，10Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG/GLD

OptiView XG 网络分析平板电脑，1 Gbps，一年金牌支持（仅在美国销售）。（也可选择 3 年金牌支持：OPVXG/GLD3）

OPVXG-LAN

OptiView XG 网络分析平板电脑，1Gbps，仅支持有线网络

OPVXG-LAN-10G

OptiView XG – 网络分析平板电脑，10 Gbps，仅有线型

OPVXG-10G/GLD

OptiView XG 网络分析平板电脑，10 Gbps，一年金牌支持（仅在美国销售）（也可选择 3 年金牌支持：OPVXG-10G/GLD3）

OPVXG-WL-PRO

OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑

OPVXG-WL-PROPLUS

OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑

OPVXG-WL-WSPI

OptiView XG 无线单独分析功能平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT

OPVXG-WL-WSPI/GLD

OptiView XG – 无线分析专用平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT，提供 1 年金牌支持（仅限美国）

型号/名称

说明

OPVXG-PRO

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-PRO/GLD

OptiView XG 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售) （也可选择 3 年支持：OPVXG-PRO/GLD3）

OPVXG-PROPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-PROPLUS/GLD

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT、SurveyPro 和 1 年金牌支持（只在取得 XG 无线认证的国家销售）（也可选择 3 年金牌支持：OPVXG-PROPLUS/GLD3）

OPVXG-EXPT

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-EXPT/GLD

OptiView XG 网络分析平板电脑, 10 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售)（也可选择 3 年金牌支持：OPVXG-EXPT/GLD3）

OPVXG-EXPTPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-EXPTPLUS/GLD

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT、SurveyPro 和 1 年金牌支持（只在取得 XG 无线认证的国家销售）（也可选择 3 年金牌支持：OPVG-EXPTPLUS/GLD3）

OPVXG-EXPT/PTR

金牌支持服务 ?

具有无线分析功能的 10G 性能测试套件

包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑

OPVXG-EXPTPTR/GLD

OPVXG-EXPT/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-EXPTPTR/GLD3）

OPVXG-PTR-KIT

金牌支持服务 ?

OptiView XG 性能测试和故障排除套件
包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)

OPVXG-PTR-KIT/GLD

OPVXG-PTR-KIT 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-PTR-KIT/GLD3）

选件

型号/名称

说明

OPVXG-10G-OPT

10OptiView XG 的千兆选项

OPVXG-WFA

OptiView XG 的 Airmagnet WiFi Analyzer

OPVXG-SXT

OptiView XG 的 Airmagnet 频谱 XT

OPVXG-WSP

OptiView XG 的无线调查与规划套件

OPVXG-WSPI

OptiView 无线套件、调查、规划和频谱 XT

OPVXG-WL

OptiView 的 WLAN 套件、调查、规划、频谱 XT 和 WiFi 分析仪

OPVXG-WL-PRO-UGD

OptiView XG 无线分析平板电脑升级到 1G 有线/无线 (XG-PRO)

OPVXG-WL-EXPT-UGD

OptiView XG 无线分析平板电脑升级到 10G 有线/无线 (XG-EXPT)

OPVXG-PTR

OptiView XG 性能测试遥控器（附带 PTR 模块的 Versiv? 主机）

OPVXG-PTR-MOD

仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）

OPVXG-10G/PTR

10G 性能测试套件
包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)

OPVXG-10G/PTR/GLD

OPVXG-10G/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-10G/PTR/GLD3）

OPVXG-EXPT/PTR ?OPVXG-PTR-KIT一般规格

物理规格
体积	（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏	彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全线缆连接
环境规格
工作温度*	10°C 至 30°C（50°F 至 86°F），相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 ?75%
贮存温度	-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），电池供电
电气规格
AC 适配器输入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出	19 VDC，4.74 A，90 W
电池*	两个用户可更换、可充电的 45 瓦特时锂离子电池组。
电池工作时间	2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*	3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统	Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕获缓冲区	4 GB

* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

OPVXG-EXPT/PTR ?OPVXG-PTR-KIT有线网络连接规范

端口
网络分析端口	2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口	RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块	1000BASE-SX – 850 nm（标准）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模块	10GBASE-SR – 850 nm（标准）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能够承受 100 伏特
USB 端口	三个 USB 2.0 端口
eSATA 端口	eSATA 端口用于连接外接硬盘
视频端口	标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型	100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC ?等级 C、D、E
线缆长度测量	可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

OPVXG-EXPT/PTR ?OPVXG-PTR-KIT无线网络连接规范

无线天线
内部无线天线	7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
内部无线天线	3.2 dBi 峰值天线。
外置全向天线	WLAN 全向天线，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天线	2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器	反向 SMA
无线适配器
数据传输率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，达 216 Mbps
	11n (40 MHz)：MCS0-23，达 450 Mbps
工作频率	2.4000 ~ 2.472 GHz（工业、科学、医学频带）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收灵敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	传送（传统模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	传送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（传统模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

OPVXG-EXPT/PTR ?OPVXG-PTR-KIT标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC	符合 IEC/EN61326-1:2006 的 A 类标准
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*	OptiView XG 并非设计用于连接电话网络
电话*	OptiView XG 并非设计用于连接 ISDN 线路

*注意：除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

【福禄克】Fluke OPVXG-EXPT有线无线AirMagnet WiFi Analyzer 和 Spectrum XT分析仪

深圳连讯 — Thu, 16 Oct 2014 03:38:43 +0000

深圳市连讯达电子技术开发有限公司现为您提供Fluke OPVXG-EXPT网络分析仪OptiView XG的技术资料，如果您需自己使用购买，投标招标选型做预算标书，中间商集成商购买请联系电话0755-83999818，我们将为您提供技术支持及原厂正品行货。配备 AirMagnet WiFi Analyzer 和 Spectrum XT

福禄克Fluke OPVXG-EXPT网络分析仪OptiView XG网络工程师“证明问题不在网络”并了解问题根源的最快途径

网络分析 – 有线和无线
即时网络映射和网络路径分析可迅速识别问题所在
快速诊断网络和应用程序问题
Line-rate network packet capture and analysis (1G / 10G)
对 VoIP/视频/UC 部署的网络质量进行评估
802.11 WLAN 规划、部署、故障排除
通过 TruView^TM 进行最终用户响应时间分析

直观的用户界面，具有可定制的仪表板、智能导航以及易用报告功能

自动化分析和指导性故障排除让任何人变成问题解决专家

确保一致的最终用户体验和应用程序性能

以应用为中心的分析

综合的 WLAN 部署和分析

管理网络和技术变化

报告和记录

网络性能测试

一般特征

产品选型

型号/名称

说明

OPVXG

OptiView XG 网络分析平板电脑，1Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG-10G

OptiView XG 网络分析平板电脑，10Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG/GLD

OptiView XG 网络分析平板电脑，1 Gbps，一年金牌支持（仅在美国销售）。（也可选择 3 年金牌支持：OPVXG/GLD3）

OPVXG-LAN

OptiView XG 网络分析平板电脑，1Gbps，仅支持有线网络

OPVXG-LAN-10G

OptiView XG – 网络分析平板电脑，10 Gbps，仅有线型

OPVXG-10G/GLD

OptiView XG 网络分析平板电脑，10 Gbps，一年金牌支持（仅在美国销售）（也可选择 3 年金牌支持：OPVXG-10G/GLD3）

OPVXG-WL-PRO

OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑

OPVXG-WL-PROPLUS

OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑

OPVXG-WL-WSPI

OptiView XG 无线单独分析功能平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT

OPVXG-WL-WSPI/GLD

OptiView XG – 无线分析专用平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT，提供 1 年金牌支持（仅限美国）

型号/名称

说明

OPVXG-PRO

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-PRO/GLD

OptiView XG 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售) （也可选择 3 年支持：OPVXG-PRO/GLD3）

OPVXG-PROPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-PROPLUS/GLD

OPVXG-EXPT

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-EXPT/GLD

OPVXG-EXPTPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-EXPTPLUS/GLD

OPVXG-EXPT/PTR

金牌支持服务 ?

具有无线分析功能的 10G 性能测试套件

包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑

OPVXG-EXPTPTR/GLD

OPVXG-EXPT/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-EXPTPTR/GLD3）

OPVXG-PTR-KIT

金牌支持服务 ?

OptiView XG 性能测试和故障排除套件
包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)

OPVXG-PTR-KIT/GLD

OPVXG-PTR-KIT 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-PTR-KIT/GLD3）

选件

型号/名称

说明

OPVXG-10G-OPT

10OptiView XG 的千兆选项

OPVXG-WFA

OptiView XG 的 Airmagnet WiFi Analyzer

OPVXG-SXT

OptiView XG 的 Airmagnet 频谱 XT

OPVXG-WSP

OptiView XG 的无线调查与规划套件

OPVXG-WSPI

OptiView 无线套件、调查、规划和频谱 XT

OPVXG-WL

OptiView 的 WLAN 套件、调查、规划、频谱 XT 和 WiFi 分析仪

OPVXG-WL-PRO-UGD

OptiView XG 无线分析平板电脑升级到 1G 有线/无线 (XG-PRO)

OPVXG-WL-EXPT-UGD

OptiView XG 无线分析平板电脑升级到 10G 有线/无线 (XG-EXPT)

OPVXG-PTR

OptiView XG 性能测试遥控器（附带 PTR 模块的 Versiv? 主机）

OPVXG-PTR-MOD

仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）

OPVXG-10G/PTR

10G 性能测试套件
包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)

OPVXG-10G/PTR/GLD

OPVXG-10G/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-10G/PTR/GLD3）

OPVXG-EXPT一般规格

物理规格
体积	（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏	彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全线缆连接
环境规格
工作温度*	10°C 至 30°C（50°F 至 86°F），相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 ?75%
贮存温度	-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），电池供电
电气规格
AC 适配器输入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出	19 VDC，4.74 A，90 W
电池*	两个用户可更换、可充电的 45 瓦特时锂离子电池组。
电池工作时间	2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*	3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统	Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕获缓冲区	4 GB

* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

OPVXG-EXPT有线网络连接规范

端口
网络分析端口	2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口	RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块	1000BASE-SX – 850 nm（标准）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模块	10GBASE-SR – 850 nm（标准）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能够承受 100 伏特
USB 端口	三个 USB 2.0 端口
eSATA 端口	eSATA 端口用于连接外接硬盘
视频端口	标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型	100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC ?等级 C、D、E
线缆长度测量	可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

OPVXG-EXPT无线网络连接规范

无线天线
内部无线天线	7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
内部无线天线	3.2 dBi 峰值天线。
外置全向天线	WLAN 全向天线，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天线	2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器	反向 SMA
无线适配器
数据传输率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，达 216 Mbps
	11n (40 MHz)：MCS0-23，达 450 Mbps
工作频率	2.4000 ~ 2.472 GHz（工业、科学、医学频带）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收灵敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	传送（传统模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	传送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（传统模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

OPVXG-EXPT标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC	符合 IEC/EN61326-1:2006 的 A 类标准
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*	OptiView XG 并非设计用于连接电话网络
电话*	OptiView XG 并非设计用于连接 ISDN 线路

*注意：除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

【福禄克】Fluke OPVXG-WL-PRO,OPVXG-WL-PROPLUS,OPVXG-WL-WSPI网络平板电脑

深圳连讯 — Thu, 16 Oct 2014 03:28:46 +0000

深圳市连讯达电子技术开发有限公司为您提供Fluke OPVXG-WL-PRO，OPVXG-WL-WSPI和OPVXG-WL-PROPLUS网络分析仪 OptiView XG的技术资料，如果您需自己使用购买，投标招标选型做预算标书，中间商集成商购买请联系电话0755-83999818，我们将为您提供技术支持及原厂正品行货。

OPVXG-WL-PRO：OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑

OPVXG-WL-PROPLUS：OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑

OPVXG-WL-WSPI：OptiView XG 无线单独分析功能平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT

福禄克Fluke OPVXG-10G网络分析仪OptiView XG网络工程师“证明问题不在网络”并了解问题根源的最快途径

网络分析 – 有线和无线
即时网络映射和网络路径分析可迅速识别问题所在
快速诊断网络和应用程序问题
Line-rate network packet capture and analysis (1G / 10G)
对 VoIP/视频/UC 部署的网络质量进行评估
802.11 WLAN 规划、部署、故障排除
通过 TruView^TM 进行最终用户响应时间分析

直观的用户界面，具有可定制的仪表板、智能导航以及易用报告功能

自动化分析和指导性故障排除让任何人变成问题解决专家

确保一致的最终用户体验和应用程序性能

以应用为中心的分析

综合的 WLAN 部署和分析

管理网络和技术变化

报告和记录

网络性能测试

一般特征

产品选型

型号/名称

说明

OPVXG

OptiView XG 网络分析平板电脑，1Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG-10G

OptiView XG 网络分析平板电脑，10Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG/GLD

OptiView XG 网络分析平板电脑，1 Gbps，一年金牌支持（仅在美国销售）。（也可选择 3 年金牌支持：OPVXG/GLD3）

OPVXG-LAN

OptiView XG 网络分析平板电脑，1Gbps，仅支持有线网络

OPVXG-LAN-10G

OptiView XG – 网络分析平板电脑，10 Gbps，仅有线型

OPVXG-10G/GLD

OptiView XG 网络分析平板电脑，10 Gbps，一年金牌支持（仅在美国销售）（也可选择 3 年金牌支持：OPVXG-10G/GLD3）

OPVXG-WL-PRO

OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑

OPVXG-WL-PROPLUS

OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑

OPVXG-WL-WSPI

OptiView XG 无线单独分析功能平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT

OPVXG-WL-WSPI/GLD

OptiView XG – 无线分析专用平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT，提供 1 年金牌支持（仅限美国）

型号/名称

说明

OPVXG-PRO

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-PRO/GLD

OptiView XG 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售) （也可选择 3 年支持：OPVXG-PRO/GLD3）

OPVXG-PROPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-PROPLUS/GLD

OPVXG-EXPT

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-EXPT/GLD

OPVXG-EXPTPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-EXPTPLUS/GLD

OPVXG-EXPT/PTR

金牌支持服务 ?

具有无线分析功能的 10G 性能测试套件

包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑

OPVXG-EXPTPTR/GLD

OPVXG-EXPT/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-EXPTPTR/GLD3）

OPVXG-PTR-KIT

金牌支持服务 ?

OptiView XG 性能测试和故障排除套件
包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)

OPVXG-PTR-KIT/GLD

OPVXG-PTR-KIT 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-PTR-KIT/GLD3）

选件

型号/名称

说明

OPVXG-10G-OPT

10OptiView XG 的千兆选项

OPVXG-WFA

OptiView XG 的 Airmagnet WiFi Analyzer

OPVXG-SXT

OptiView XG 的 Airmagnet 频谱 XT

OPVXG-WSP

OptiView XG 的无线调查与规划套件

OPVXG-WSPI

OptiView 无线套件、调查、规划和频谱 XT

OPVXG-WL

OptiView 的 WLAN 套件、调查、规划、频谱 XT 和 WiFi 分析仪

OPVXG-WL-PRO-UGD

OptiView XG 无线分析平板电脑升级到 1G 有线/无线 (XG-PRO)

OPVXG-WL-EXPT-UGD

OptiView XG 无线分析平板电脑升级到 10G 有线/无线 (XG-EXPT)

OPVXG-PTR

OptiView XG 性能测试遥控器（附带 PTR 模块的 Versiv? 主机）

OPVXG-PTR-MOD

仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）

OPVXG-10G/PTR

10G 性能测试套件
包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)

OPVXG-10G/PTR/GLD

OPVXG-10G/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-10G/PTR/GLD3）

一般规格

物理规格
体积	（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏	彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全线缆连接
环境规格
工作温度*	10°C 至 30°C（50°F 至 86°F），相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 ?75%
贮存温度	-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600 米（15000 英尺），电池供电
电气规格
AC 适配器输入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出	19 VDC，4.74 A，90 W
电池*	两个用户可更换、可充电的 45 瓦特时锂离子电池组。
电池工作时间	2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*	3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统	Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕获缓冲区	4 GB

* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

有线网络连接规范

端口
网络分析端口	2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口	RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块	1000BASE-SX – 850 nm（标准）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模块	10GBASE-SR – 850 nm（标准）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能够承受 100 伏特
USB 端口	三个 USB 2.0 端口
eSATA 端口	eSATA 端口用于连接外接硬盘
视频端口	标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型	100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC ?等级 C、D、E
线缆长度测量	可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

无线网络连接规范

无线天线
内部无线天线	7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
内部无线天线	3.2 dBi 峰值天线。
外置全向天线	WLAN 全向天线，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天线	2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器	反向 SMA
无线适配器
数据传输率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，达 216 Mbps
	11n (40 MHz)：MCS0-23，达 450 Mbps
工作频率	2.4000 ~ 2.472 GHz（工业、科学、医学频带）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收灵敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	传送（传统模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	传送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（传统模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC	符合 IEC/EN61326-1:2006 的 A 类标准
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*	OptiView XG 并非设计用于连接电话网络
电话*	OptiView XG 并非设计用于连接 ISDN 线路

*注意：除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

【福禄克】Fluke OPVXG-LAN|OPVXG-LAN-10G网络测试仪Optiview XG

深圳连讯 — Thu, 16 Oct 2014 02:34:44 +0000

深圳市连讯达电子技术开发有限公司现为您提供Fluke OPVXG-10G网络分析仪OptiView XG的技术资料，如果您需自己使用购买，投标招标选型做预算标书，中间商集成商购买请联系电话0755-83999818，我们将为您提供技术支持及原厂正品行货。

福禄克Fluke OPVXG-10G网络分析仪OptiView XG网络工程师“证明问题不在网络”并了解问题根源的最快途径

网络分析 – 有线和无线
即时网络映射和网络路径分析可迅速识别问题所在
快速诊断网络和应用程序问题
Line-rate network packet capture and analysis (1G / 10G)
对 VoIP/视频/UC 部署的网络质量进行评估
802.11 WLAN 规划、部署、故障排除
通过 TruView^TM 进行最终用户响应时间分析

直观的用户界面，具有可定制的仪表板、智能导航以及易用报告功能

自动化分析和指导性故障排除让任何人变成问题解决专家

确保一致的最终用户体验和应用程序性能

以应用为中心的分析

综合的 WLAN 部署和分析

管理网络和技术变化

报告和记录

网络性能测试

一般特征

产品选型

型号/名称

说明

OPVXG

OptiView XG 网络分析平板电脑，1Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG-10G

OptiView XG 网络分析平板电脑，10Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG/GLD

OptiView XG 网络分析平板电脑，1 Gbps，一年金牌支持（仅在美国销售）。（也可选择 3 年金牌支持：OPVXG/GLD3）

OPVXG-LAN

OptiView XG 网络分析平板电脑，1Gbps，仅支持有线网络

OPVXG-LAN-10G

OptiView XG – 网络分析平板电脑，10 Gbps，仅有线型

OPVXG-10G/GLD

OptiView XG 网络分析平板电脑，10 Gbps，一年金牌支持（仅在美国销售）（也可选择 3 年金牌支持：OPVXG-10G/GLD3）

OPVXG-WL-PRO

OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑

OPVXG-WL-PROPLUS

OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑

OPVXG-WL-WSPI

OptiView XG 无线单独分析功能平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT

OPVXG-WL-WSPI/GLD

OptiView XG – 无线分析专用平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT，提供 1 年金牌支持（仅限美国）

型号/名称

说明

OPVXG-PRO

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-PRO/GLD

OptiView XG 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售) （也可选择 3 年支持：OPVXG-PRO/GLD3）

OPVXG-PROPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-PROPLUS/GLD

OPVXG-EXPT

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-EXPT/GLD

OPVXG-EXPTPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-EXPTPLUS/GLD

OPVXG-EXPT/PTR

金牌支持服务 ?

具有无线分析功能的 10G 性能测试套件

包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑

OPVXG-EXPTPTR/GLD

OPVXG-EXPT/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-EXPTPTR/GLD3）

OPVXG-PTR-KIT

金牌支持服务 ?

OptiView XG 性能测试和故障排除套件
包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)

OPVXG-PTR-KIT/GLD

OPVXG-PTR-KIT 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-PTR-KIT/GLD3）

选件

型号/名称

说明

OPVXG-10G-OPT

10OptiView XG 的千兆选项

OPVXG-WFA

OptiView XG 的 Airmagnet WiFi Analyzer

OPVXG-SXT

OptiView XG 的 Airmagnet 频谱 XT

OPVXG-WSP

OptiView XG 的无线调查与规划套件

OPVXG-WSPI

OptiView 无线套件、调查、规划和频谱 XT

OPVXG-WL

OptiView 的 WLAN 套件、调查、规划、频谱 XT 和 WiFi 分析仪

OPVXG-WL-PRO-UGD

OptiView XG 无线分析平板电脑升级到 1G 有线/无线 (XG-PRO)

OPVXG-WL-EXPT-UGD

OptiView XG 无线分析平板电脑升级到 10G 有线/无线 (XG-EXPT)

OPVXG-PTR

OptiView XG 性能测试遥控器（附带 PTR 模块的 Versiv? 主机）

OPVXG-PTR-MOD

仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）

OPVXG-10G/PTR

10G 性能测试套件
包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)

OPVXG-10G/PTR/GLD

OPVXG-10G/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-10G/PTR/GLD3）

一般规格

物理规格
体积	（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏	彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全线缆连接
环境规格
工作温度*	10°C 至 30°C（50°F 至 86°F），相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 ?75%
贮存温度	-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），电池供电
电气规格
AC 适配器输入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出	19 VDC，4.74 A，90 W
电池*	两个用户可更换、可充电的 45 瓦特时锂离子电池组。
电池工作时间	2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*	3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统	Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕获缓冲区	4 GB

* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

有线网络连接规范

端口
网络分析端口	2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口	RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块	1000BASE-SX – 850 nm（标准）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模块	10GBASE-SR – 850 nm（标准）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能够承受 100 伏特
USB 端口	三个 USB 2.0 端口
eSATA 端口	eSATA 端口用于连接外接硬盘
视频端口	标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型	100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC ?等级 C、D、E
线缆长度测量	可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

无线网络连接规范

无线天线
内部无线天线	7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
内部无线天线	3.2 dBi 峰值天线。
外置全向天线	WLAN 全向天线，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天线	2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器	反向 SMA
无线适配器
数据传输率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，达 216 Mbps
	11n (40 MHz)：MCS0-23，达 450 Mbps
工作频率	2.4000 ~ 2.472 GHz（工业、科学、医学频带）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收灵敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	传送（传统模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	传送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（传统模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC	符合 IEC/EN61326-1:2006 的 A 类标准
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*	OptiView XG 并非设计用于连接电话网络
电话*	OptiView XG 并非设计用于连接 ISDN 线路

*注意：除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

【福禄克】Fluke OPVXG-10G网络分析仪Optiview XG

深圳连讯 — Thu, 16 Oct 2014 02:19:14 +0000

深圳市连讯达电子技术开发有限公司，现为您提供Fluke OPVXG-10G网络分析仪OptiView XG的技术资料，如果您需自己使用购买，投标招标选型做预算标书，中间商集成商购买请联系电话0755-83999818，我们将为您提供技术支持及原厂正品行货。

福禄克Fluke OPVXG-10G网络分析仪OptiView XG网络工程师“证明问题不在网络”并了解问题根源的最快途径

网络分析 – 有线和无线
即时网络映射和网络路径分析可迅速识别问题所在
快速诊断网络和应用程序问题
Line-rate network packet capture and analysis (1G / 10G)
对 VoIP/视频/UC 部署的网络质量进行评估
802.11 WLAN 规划、部署、故障排除
通过 TruView^TM 进行最终用户响应时间分析

直观的用户界面，具有可定制的仪表板、智能导航以及易用报告功能

自动化分析和指导性故障排除让任何人变成问题解决专家

确保一致的最终用户体验和应用程序性能

以应用为中心的分析

综合的 WLAN 部署和分析

管理网络和技术变化

报告和记录

网络性能测试

一般特征

产品选型

型号/名称

说明

OPVXG

OptiView XG 网络分析平板电脑，1Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG-10G

OptiView XG 网络分析平板电脑，10Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG/GLD

OptiView XG 网络分析平板电脑，1 Gbps，一年金牌支持（仅在美国销售）。（也可选择 3 年金牌支持：OPVXG/GLD3）

OPVXG-LAN

OptiView XG 网络分析平板电脑，1Gbps，仅支持有线网络

OPVXG-LAN-10G

OptiView XG – 网络分析平板电脑，10 Gbps，仅有线型

OPVXG-10G/GLD

OptiView XG 网络分析平板电脑，10 Gbps，一年金牌支持（仅在美国销售）（也可选择 3 年金牌支持：OPVXG-10G/GLD3）

OPVXG-WL-PRO

OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑

OPVXG-WL-PROPLUS

OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑

OPVXG-WL-WSPI

OptiView XG 无线单独分析功能平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT

OPVXG-WL-WSPI/GLD

OptiView XG – 无线分析专用平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT，提供 1 年金牌支持（仅限美国）

型号/名称

说明

OPVXG-PRO

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-PRO/GLD

OptiView XG 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售) （也可选择 3 年支持：OPVXG-PRO/GLD3）

OPVXG-PROPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-PROPLUS/GLD

OPVXG-EXPT

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-EXPT/GLD

OPVXG-EXPTPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-EXPTPLUS/GLD

OPVXG-EXPT/PTR

金牌支持服务 ?

具有无线分析功能的 10G 性能测试套件

包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑

OPVXG-EXPTPTR/GLD

OPVXG-EXPT/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-EXPTPTR/GLD3）

OPVXG-PTR-KIT

金牌支持服务 ?

OptiView XG 性能测试和故障排除套件
包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)

OPVXG-PTR-KIT/GLD

OPVXG-PTR-KIT 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-PTR-KIT/GLD3）

选件

型号/名称

说明

OPVXG-10G-OPT

10OptiView XG 的千兆选项

OPVXG-WFA

OptiView XG 的 Airmagnet WiFi Analyzer

OPVXG-SXT

OptiView XG 的 Airmagnet 频谱 XT

OPVXG-WSP

OptiView XG 的无线调查与规划套件

OPVXG-WSPI

OptiView 无线套件、调查、规划和频谱 XT

OPVXG-WL

OptiView 的 WLAN 套件、调查、规划、频谱 XT 和 WiFi 分析仪

OPVXG-WL-PRO-UGD

OptiView XG 无线分析平板电脑升级到 1G 有线/无线 (XG-PRO)

OPVXG-WL-EXPT-UGD

OptiView XG 无线分析平板电脑升级到 10G 有线/无线 (XG-EXPT)

OPVXG-PTR

OptiView XG 性能测试遥控器（附带 PTR 模块的 Versiv? 主机）

OPVXG-PTR-MOD

仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）

OPVXG-10G/PTR

10G 性能测试套件
包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)

OPVXG-10G/PTR/GLD

OPVXG-10G/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-10G/PTR/GLD3）

一般规格

物理规格
体积	（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏	彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全线缆连接
环境规格
工作温度*	10°C 至 30°C（50°F 至 86°F），相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 ?75%
贮存温度	-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），电池供电
电气规格
AC 适配器输入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出	19 VDC，4.74 A，90 W
电池*	两个用户可更换、可充电的 45 瓦特时锂离子电池组。
电池工作时间	2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*	3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统	Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕获缓冲区	4 GB

* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

有线网络连接规范

端口
网络分析端口	2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口	RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块	1000BASE-SX – 850 nm（标准）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模块	10GBASE-SR – 850 nm（标准）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能够承受 100 伏特
USB 端口	三个 USB 2.0 端口
eSATA 端口	eSATA 端口用于连接外接硬盘
视频端口	标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型	100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC ?等级 C、D、E
线缆长度测量	可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

无线网络连接规范

无线天线
内部无线天线	7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
内部无线天线	3.2 dBi 峰值天线。
外置全向天线	WLAN 全向天线，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天线	2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器	反向 SMA
无线适配器
数据传输率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，达 216 Mbps
	11n (40 MHz)：MCS0-23，达 450 Mbps
工作频率	2.4000 ~ 2.472 GHz（工业、科学、医学频带）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收灵敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	传送（传统模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	传送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（传统模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC	符合 IEC/EN61326-1:2006 的 A 类标准
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*	OptiView XG 并非设计用于连接电话网络
电话*	OptiView XG 并非设计用于连接 ISDN 线路
