FLUKE直流环路电阻测量和测试

发布日期:2019年03月01日   浏览次数:3次   编辑:深圳连讯


直流环路电阻就是通过链路一端的两根导线环路的总电阻。这通常是导体直径的函数,并且只随距离变化。有时进行该测量是为了确保没有会显著增加链路电阻的严重错误连接。请注意,接线图测试虽然会自动隔离断点,但不会隔离高电阻连接。

直流电阻通常会与阻抗混淆,后者是描述信号流上的动态阻抗,通常为指定的频率。两者均以欧姆为单位,因为它们定义的是不同的电流阻挡方式。直流电阻与测试线缆的长度成比例增加,而阻抗则保持“相当”恒定,与长度无关。

从信号的角度来看,衰减(有时称为插入损耗)现在是一种更有用的测量方法,直流电阻已经没那么重要了。好吧,随着通过线缆提供电力的 VoIP 的流行,也并没有完全这样。

结果分析

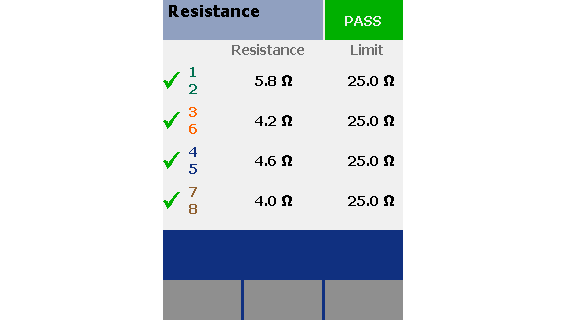

线对之间的回路电阻变化通常意味着布线问题。在短路环回测试环境中,预期值只是给定长度的预期值的两倍。这对于任何高级现场测试仪来说都是一个简单的测试。



因为各个线对的缠距不同,所以每个线对组合的值都是不同的。看看上面的结果,我们可以得出结论:1,2 线对有最紧密的扭曲度,而 7,8 有最小的扭曲度。这是正常的,也是可以预期的。

故障排除建议
在出现非常高的直流电阻的情况下,将故障线对与线缆中的其他线对进行比较。这样可以确定是特定线对的问题还是整个线缆的问题。如果是一个线对发生故障,请检查端接点是否连接不良或有氧化。

如果所有四个线对都有非常高的直流电阻,请检查您的假设。您是否允许环回中有存在双倍电阻?电阻假设对于所用线缆的规格是否正确?26 号比 24 号有更高的每英尺电阻。您是否在链路中使用了可能有高阻力的异常跳接线?查找任何异常的东西,特别是如果相邻的线缆表现正常。
