NEXT近端串扰(Near End Cross-Talk) -福禄克FLUKE

发布日期:2016年03月16日   浏览次数:15次   编辑:深圳连讯

NEXT近端串扰(Near End Cross-Talk):串扰(NEXT/FEXT)会改变邻近线对中的传输信号波形,干扰邻近线对的正常传输,导致误码率上升甚至完全不能联网。串扰强度跟绞接率直接相关,绞接率越大,抵消干扰能力越强,串扰越小。平行线绞接率为零,串扰最大,所以在水晶头处、模块中,由于存在着局部平行线结构,此处串扰值会偏大。人工打接水晶头、模块或连接器时,若解开的双绞线过长(这样方便打线)会迅速增加串扰值,故需要在操作时特别留意(以前的要求是解开长度不超过 13mm,现在对高速网线的建议则是能不解开就尽量不解开)。有些工业以太网和现场总线的插头和连接器内部平行线/或平行插针过长,也会降低串扰指标值。全屏蔽线减小串扰的能力最强,但须要屏蔽接地到位。错开绞接率也会改善串扰值,但不能太任性,否则延迟偏离参数就不合格,这会导致同步信号时间基准偏离过大,造成接收端口识读数据的错误率增加。高速链路还要增加考察外部串扰 AXT(如 ANEXT/PS ANEXT/AACR/PS AACR 等),避免过大的成捆电缆造成辐射干扰。邻近动力电缆可能存在低频谐波强干扰,可以通过测试电力谐波值或电力线可能引发的外部串扰值来近似评估干扰临界水平。其次就是通过实地测试干扰脉冲计数、满载吞吐量、丢包率加压测试来确定和评估干扰危害的水平。防雷器由于内部平行导体过长,串扰指标通常都很差,不能支持高速链路。

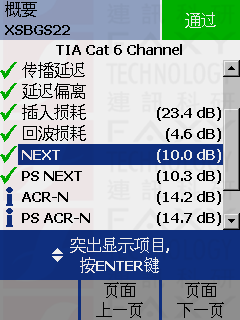

NEXT 近端串扰 福禄克参数 福禄克NEXT近端串扰曲线图

NEXT近端串扰的意义:

近端串扰损耗(NEXT) 一条链路中,处于双绞线一侧的某发送线对对于同侧的其他相邻(接收)线对通过电磁感应所造成的信号耦合,即近端串扰。定义近端串扰值(dB)和导致该串扰的发送信号(参考值定为0dB)之差值(dB)为近端串扰损耗。越大的NEXT值近端串扰损耗越大。由于近端串扰在测量是对信号的拾取是有灵敏度差别的,处于40米以外的近端串扰信号是不精确的,所以链路认证测试在该值上要求两端测试。

福禄克FLUKE NEXT单个线对

NEXT近端串扰产品的原因:

近端串扰与双绞线类别、连接方式、频率值、施工工艺有关。在接点图正常的情况下,该值如果出现负数,一般的原因应该与双绞线质量和施工工艺有关。对双绞线质量影响很大的因素是在生产过程中产生的,在串连机上包好绝缘层的芯线其同芯度的偏差;对绞工序的密度、均匀度、粘合度;成缆时的综合绞距、四对芯线平衡性;包外绝缘层过程中对四对缆芯的结构破坏等。一条合格的双绞电缆,其性能要完全达到标准规定的参数要求,生产单位必须在规格设定、原材料采购、生产设备、人员素质等各方面都严格把关。

NEXT近端串扰如何排除:

对于出厂前引起的质量问题,一般在施工前验收就可以排除。而施工工艺才是与广大从业人员最为相关的部分。为了得到更好的工程余量,我们建议工程实施时尽量以标准为依止,在结构设计、路由配置、机房定位时把可能出问题的因素减少到最小;同时在指导施工时控制工人的拉线力度、弯曲半径、开对长度等。如果验收时出现有信息点近端串扰值为负数的,此时应该从验收测试的链路模型开始考虑,对于T568B及以后的标准,Basic Link基本链路已经给淘汰了,而替代它的Permanent Link永久链路在长度上同样是控制在90米的最大限度,超出这一长度的链路各种参数在测试时很容易就出现负值,此时如果采用Channel信道测试则结果可能还处于正常的范围。另一方面,检查配线架及信息模块的端接情况,把对绞开对距离控制在标准许可的范围内(三类7cm、五类以上1.3cm),过长的开对距离会使双绞线的平衡结构得到极大的破坏,从而产生近端串扰。



参考阅读:远端串扰与近端串扰之谜 http://www.faxytech.com/archives/next-fext.html
