FLUKE测线仪报价|福禄克MT-8200-60-KIT测线仪使用方法 操作步骤

发布日期:2015年08月24日   浏览次数:1,032次   编辑:深圳连讯

深圳连讯达作为福禄克中国区销售中心(400-996-0787),提供福禄克测线仪报价,使用技术指导服务,并且提供免费手册下载。通常,我们说的福禄克测线仪指的是什么呢?福禄克是一个品牌,产品成千上万,那么FLUKE测线仪具体指的是什么呢?大约多少钱?如何购买的?如何使用?

福禄克测线仪MT-8200-60-KIT

第一:福禄克测线仪一般指的是智能数字查线仪:MT-8200-60-KIT

第二:深圳连讯达提供福禄克MT-8200-60-KIT  公开报价:2000( 特价咨询:400-996-0787

第三:如何购买?联系深圳连讯达销售:0755-83999818

福禄克测线仪MT-8200-60-KIT使用步骤,操作手册

FLUKE  MT-8200-60A和MT-8200-60-KIT查线仪的音频探头和探头能定位、分离并确证双绞线(UTP、Cat 5e、Cat 6)、同轴线(RG6、RG59 和其他 CATV/CCTV 线缆)、裸线(如扬声器和安全网络线),以及 Cat 3 电话线缆。FLUKE音频探头MT-8200-63A且能确证语音和数据服务。音频发生器和探头均可利用数字和模拟音频进行探测。IntelliTone 200数字音频主要用于检测数据线及运行中的网络。在这些环境中,数字信号可避免由于信号泄漏和辐射或环境噪声引起的电缆误判。模拟音频主要用于语音线缆及裸线。SmartTone™ 模拟技术可在检测到线对在远端短接时改变音调。这样就可方便、准确地识别线对。



福禄克测线仪操作第一步:电池安装

电池在FLUKE测线仪背部:打开背部电池盖,使用9V电池安装如图。

FLUKE测线仪MT-8200-60-KIT电池安装



福禄克测线仪操作第二步:寻线查线

寻线是福禄克测线仪最重要的功能,MT-8200-60-KIT测线仪是目前全球最好的弱电寻线器,在行业中都是公认的。主要特点,寻线查线精准。

1、开关打到“WIFI信号档位”,这是最强信号档位,可以适合大范围查线,如果定位到具体某一块,可以使用小WiFi档位,进行准确定位。

福禄克测线仪MT-8200-60-KIT寻线档位显示

2、如何连线?福禄克测线仪MT-8200-60-KIT有四种连线方式,分别为:网线、电话线、视频线、裸线。左边第一个是网线和电话线结构,中间是鳄鱼夹接口,右边是视频接口。

FLUKE测线仪MT-8200-60-KIT网线测试接口 FLUKE测线仪MT-8200-60-KIT网线测试接口

3、福禄克测线仪比较厉害的地方在于,它的智能数字寻线功能。有具体的1-8格信号灯指示,代表不同的信号强度,例如:第5个口是正确接口,那么他在4或者6号肯定有信号,一般其他品牌是都响,你不知道具体是是哪一个口,有了FLUKE测线仪,一般你就会在5口清楚的看到是8格,而4或者6一般是7以下。很快精准定位哪一个端口。

福禄克测线仪探头MT-8200-60-KIT


福禄克测线仪操作第三步:测试线缆通断

1、把网线连接FLUKE测线仪的RJ45口。探头的RJ45口在尾部。

FLUKE测线仪测试线缆接口

2、把福禄克测线仪探头打到【CableMAP】档位。发生器打到WIFI信号档位。线序正常就会1-8号灯一次闪过。

福禄克测线仪MT-8200-60-KIT测试网线通断

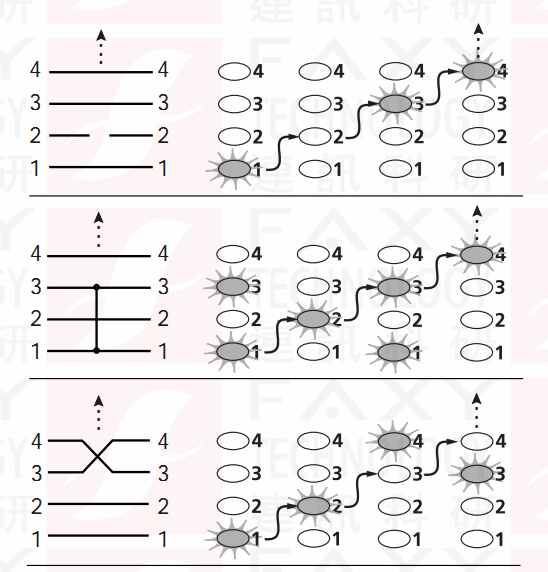

故障示例:

福禄克测线仪布线图故障显示


福禄克测线仪操作第三步:验证线材通断

将发生器打到欧姆(Ω)档位。如果线材是LED开路灯不亮,LED红色灯亮,表示连通。

福禄克测线仪MT-8200-60-KIT开路 FLUKE测线仪MT-8200-60-KIT导通图


福禄克测线仪操作第四部:声音开关

福禄克测线仪在探头处还提供声音调节按钮,可以自由控制查线声音大小。

FLUKE测线仪MT-8200-60-KIT探头声音调节
