光纤极性的基本法则

发布日期:2018年02月02日   浏览次数:5次   编辑:深圳连讯

极性决定了两极之间粒子流动的方向,例如磁场中或电流的方向。在光纤中,极性定义了光信号通过光纤传播的方向。

若要通过光信号正确传输数据,光缆一端的光纤链路发送信号(Tx)必须与另一端的相应接收器(Rx)相匹配。



快速了解双工光纤

在10G双工光纤的应用中,数据利用两根光纤实现双向的传输,每根光纤一端连接发射器,另一端连接接收器,此时,极性的作用是确保这个连接能够运行。

在下图中,你可以很容易地看到,无论通道中有多少个配线架、适配器或光缆段,Tx(B)应始终连接到Rx(A)。如果没有保持极性,例如将发射器连接到发射器(B到B),结果显而易见,数据将不会流动。





为了帮助从业者选择并安装组件从而保持正确的极性,TIA-568-C标准推荐双工跳线采用A-B极性交叉方案。

A-B双工跳线中A与B直通连接,可在双工通道中保持A-B极性。同样重要的是,每个光纤连接器都有一个防呆槽,这个防呆槽用于防止光纤在连接器配对时旋转,并保持正确的Tx和Rx位置。



更加复杂的倍数问题



虽然双工光纤的极性可能看起来很简单,但在处理多光纤MPO类光缆和连接器时,情况会变得更加复杂。行业标准为MPO提出了三种不同的极性方法——即以下的方法A,方法B和方法C,每种方法将使用不同类型的MPO光缆。



方法A

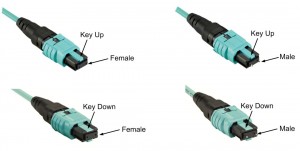

方法A使用A型直通MPO中继光缆,光缆一端的采用Key-Up连接器,另一端采用Key-Down连接器。



中继光缆的对应关系是:近端序号为1的光纤对应远端序号为1的光纤,近端序号2的光纤对应远端序号2的光纤,以此类推。

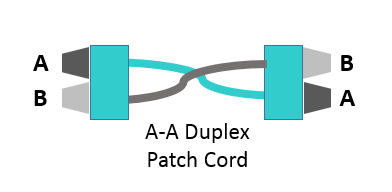

在使用方法A进行双工应用时,需要在一端使用跳线翻转收发端口,即将位置1(Tx)的光纤翻转到位置2(Rx)。这种翻转通过A-A转接线实现,该转接线可以将位置1的光纤翻转到设备接口的位置2。



方法B



方法B在两端都使用Key-Up连接器以实现收发翻转,中继光缆的对应关系是:近端序号为1的光纤对应远端序号为12的光纤,近端序号2的光纤对应远端序号11的光纤,以此类推。对于双工应用,方法B在两端都使用直连的A-B光跳线,因为不需要再做收发翻转。由于在两端使用了相同类型的跳线,所以无需考虑在哪一端使用何种跳线的问题。





方法C



方法C中在一端使用Key-Up连接器 ,另一端使用Key-Down连接器,但是光缆内部发生两两翻转,即每一对光纤都将翻转,从而使近端位置1(Tx)处的光纤连接到远端位置2(Rx),近端位置2(Rx)的光纤连接到远端位置1(Tx)。虽然此方法适用于双工应用,但不支持MPO接口并行8光纤40G和100G应用,因为这些应用中1、2、3、4位置用于发送,而9、10、11、12位置用于接收。因此我们不推荐方法C。

以上三种不同的极性测试方法,都需要使用相应类型的跳线,而且不正确的安装更是十分常见。但您无需担心,福禄克网络的MultiFiber™Pro(点击文末 阅读全文 即可跳转至相关页面 )允许用户测试各个跳线,永久链路和通道的正确极性。
