Wire Map 接线图 -福禄克认证工程师谈FLUKE DSX2-8000/DSX2-5000参数

发布日期:2020年03月22日   浏览次数:9次   编辑:深圳连讯

首先我们聊聊第一个测试参数接线图,什么是接线图呢?顾名思义就是接线的线序规则图。

我们数据网中使用的的网线呢,通常是每根网线里有4对双绞线, 也有一些特殊应用场所使用2对线,比如工控网/工业以太网,还有现场总线以及轨道交通等应用场所仍在大量使用2对线的双绞线。习惯上将这四对双绞线被称作12线对、36线对、45线对和78线对。为什么要按照这个顺序呢?这跟水晶头和连接模块的早期打线规定有关。























TIA和ISO以及以太网标准中使用的有两用打线方法,也就是有两种双绞线接线编码方案,T568A和T568B,这两种方案这都起源于美国电话标准 。两个打线方式区别就是橙白和橙在568A当中是36线对,在568B中是12线对。绿白和绿线对正好相反,在568A中是12线对在568B中是36线对。我们检测一根网线的好坏第一步就是要验证他的接线方式是否正确,如果接线方式错误那基础就错误了,一般情况下就没有必要再检测下去了。

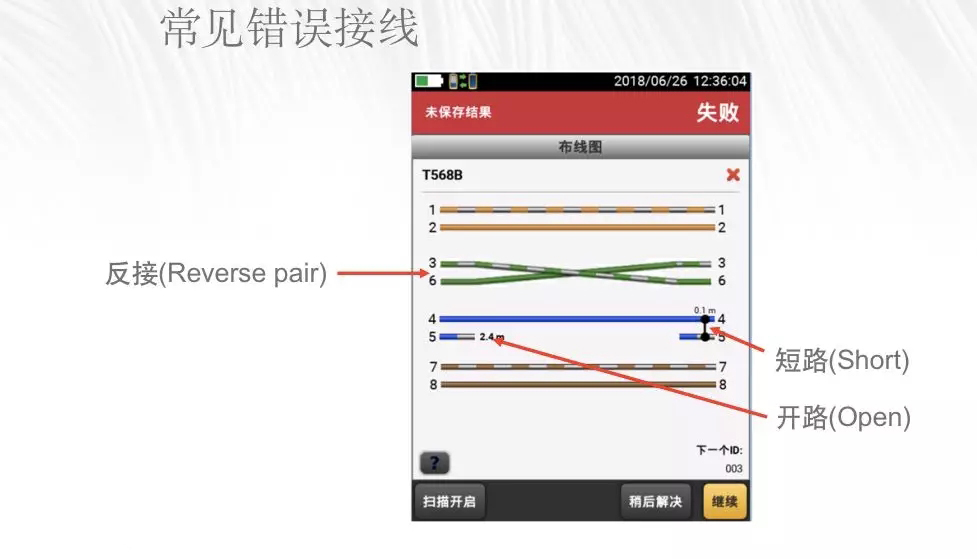

我们DSX测试仪是可以非常直观的告诉你接线图是否正确,从测试结果可以看出36线对在近端和远端连接反转了,第五根线断在2.4米的地方了。而且45两根线在远端还短路了,所以测试结果显示是失败的。

除了上述的错误我们还可能碰到的错误例如跨接线。这种线通常用于早期的同类设备之间的100Base-Tx互联使用,如果用作设备连接交换机就不可以使用了。所以大家检测过程中如果有碰到这种线也许他不是做错的 ,是网络需要,但是目前这种应用案例越来越少了,大多数情况都是打线错误,电缆一头采用了T568A,而另外一侧用了T568B。



















刚才聊到的都是整对线多接或者一对线自己两头接反了,给大家看下这种错误,把本该绞在一起的一对线中的一根和另外一对线其中的一根错接在一起,这种错误对网络影响非常严重,我们双绞线本身就是为了降低干扰影响提升传输效率,才把线对两两相绞的,结果这样错接之后不但没有降低干扰反而增强了干扰,所以会导致网络重传多,速度低,甚至是网络中断。不过好在你有DSX系列测试仪可以很简单直观的帮你看到这种错误。
