如何选择一款合适的钳形表

发布日期:2019年04月20日   浏览次数:4次   编辑:深圳连讯

在不同的工况测试中,应该如何选择合适的钳形表

上篇知识讲堂我们介绍到,钳形表得益于测试电流无需断线,受到了广大工程师的好评和青睐。但是在现场测试时,根据不同的设备、不同的环境、不同的工况,有时候一个普通的钳形表并不能帮助解决我们真正的痛点和困难。这时候,如何选择一款合适的钳形表就显得极其重要。



针对不同的工况应该如何选择最合适的钳形表?

1.大电流测试:

在电力(输配电及变电)、钢铁冶金、轨道交通等行业,经常会碰到大电流测试的需求,对于现场设备如输配电线缆、变压器、电机、配电柜、风机、泵机等运行状况的监测都需要使用合适的大电流钳形表进行验证。

Fluke 319拥有高达1000A的量程、37mm大钳口设计、真有效值和启动电流测试功能,使得其备受广大电气工程师的青睐。

若在测试现场有尺寸较大的线缆或母排、排布比较密集的电线,则可以选择Fluke 381进行测试,超大柔性电流线圈,助您使命必达。



2.小电流测试:

在一些自动化行业或装备制造业,有很多场合需要监控小电流信号的变化。如汽车制造厂商或汽车4S店,对汽车发动机静态电流的监控;自动化研发中心对芯片运行电流的测试等。

这种工况就需要Fluke342交直流小电流钳形表来实现需要mA级别分辨率的电流测试场合。





3.过程信号测试:

在石油化工、管道、制药、食品加工等过程行业,经常需要对各种变送器的4-20mA回路进行验证,以此来检查间歇性或不稳定的故障问题。

Fluke 771专为过程行业设计,无需拆卸线路或断开回路即可进行测试验证,节省时间,提高工作效率。



4.漏电流测试:

漏电流是通过保护地导体接地的电流,在没有接地连接的情况下,电流可以通过任何导电体(包括人体)或非导电体的表面流入大地,接地导体上总会存在漏电流。

漏电流的主要危害与风险:

1.人员触电     2.火灾线路

一旦形成正常漏电,因漏电电流相对较小,线路过流保护电器无法检测到从而进行保护动作。因此需要分辨率极高的仪表来进行定期监控。

Fluke368/369系列钳形表拥有1uA的分辨率,可精准捕捉微小泄漏电流。

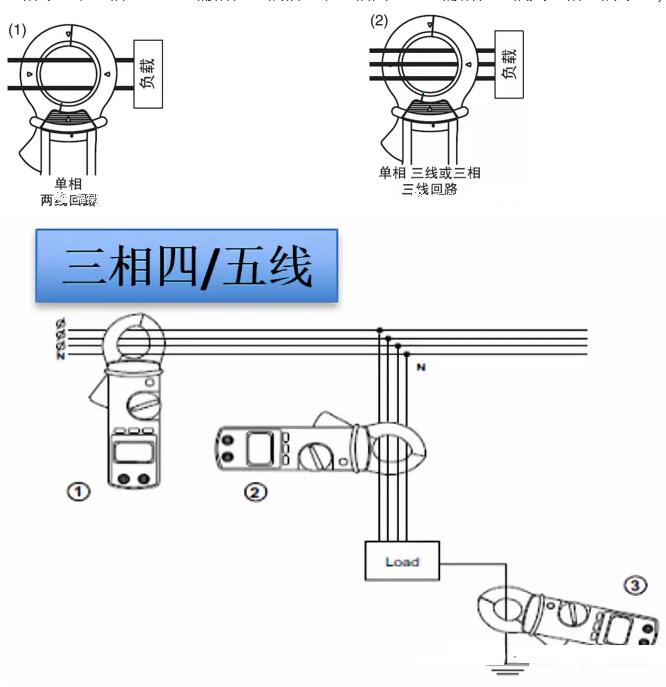

漏电流测试的方法:

1.直接测量地线:

用钳口夹住接地排或接地线直接测量,所测读数即漏电流。

2.测量整个系统:

在有地线的场合直接钳住地线即可,无地线时则需钳住整个被测系统(单相系统夹住火线和零线,三相三线系统需钳住三根相线,三相四线系统需钳住三根火线和一根零线)
