《六类跳线制作》综合布线实训

• 《六类跳线制作》综合布线实训

1、实训目的和要求。

熟练掌握T568B和T568A的标准及六类RJ45水晶头的制作工艺，掌握操作台内嵌通断测试仪的使用方法。

2、实训工具与材料

综合布线工具箱中的剥线钳一把、RJ45压线钳（推荐福禄克压线钳11212530）一把、剪刀一把、长约50CM的六类UTP双绞线一条和六类水晶头若干个。

3、实训步骤

（1）用双绞线剥线钳将双绞线外皮剥去2cm～3cm，并用剪刀把双绞线中间的十字架剪除。避免在剥线或剪除十字架时剪伤或割断双绞线线芯，否则需重复步骤(1)。

（2）分开每一对线对（开绞），并将线芯按照T568B或T568A标准排序，将线芯理直拉平。注:4根线对之间尽量不要交叉，方便于插线和保证水晶头美观。

（3）用压线钳、剪刀、斜口钳等锋利工具将理直双绞线线芯按45^。 斜角剪切（方便插入接线端子），长度适中。
（4）将剪好的双绞线线芯插入接线端子（接线端子卡口朝上），确保插到线芯确保完全穿过接线端子，然后把多余的线芯用剪刀平齐剪切。

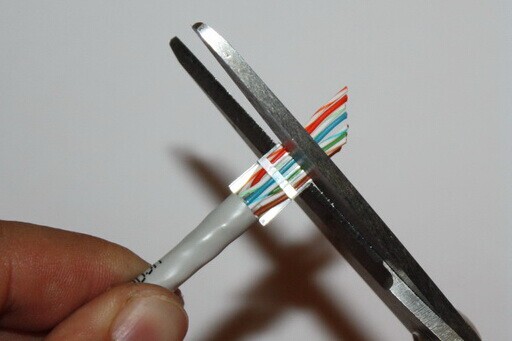

剪除隔离架		按45度剪齐导线

（5）以拇指和中指捏住水晶头并用食指抵住，水晶头的方向是金属引脚朝上、弹片朝下。另一只手捏住接线端子（卡口朝上）缓缓地插入水晶头凹槽，确保插到水晶头顶部。

（6）再次检查水晶头双绞线的线序是否正确；检查线芯是否到水晶头顶部（为减少水晶头的用量，（1）～（5）可重复练习，熟练后再进行下一步）。

插入接线端子并剪除多余导线		将接线端子插入水晶头

（7）确认无误后，采用RJ45压线钳压接水晶头，使水晶头8个金属刀片刺破线芯外皮。

（8）重复1～6步骤制作另一端连接头。完成一条跳线的制作。

4、实训结果检测

（1）确认多功能操作台上内嵌的跳线测试模组性能正常。

（2）检查跳线两边水晶头金属片是否全部压接下去。注：若没全部压下去的话则需要重新压接或重做水晶头。

（3）将跳线插到跳线测试模组两个RJ45接口上，观测模组指示的闪亮顺序，如果指示灯按顺序闪亮则跳线通断测试通过，否则需重新检查两端水晶头是否故障是则需重新制作相应的水晶头。
