7类cat-7线揭秘

发布日期:2019年02月25日   浏览次数:5次   编辑:深圳连讯


7类(Cat 7)线揭秘


如果您搜索“…揭秘(What ever happened to…)”,所有热门搜索结果都与名人有关,或者会搜索到1962年由Joan CrawfordBette Davis主演的令人毛骨悚然的关于Baby Jane的惊悚片。



如果您用谷歌搜索完整句子“Cat 7揭秘,您最终搜索到的会是一个虚构的飓风评级,源于一个被称为世界末日的电视迷你剧集。换句话说,7类线显然不够受欢迎,不足以获得谷歌搜索的青睐


但是对于7(Cat 7)电缆,究竟发生了什么?让我们再来一次记忆之旅。


01
忙碌的一年

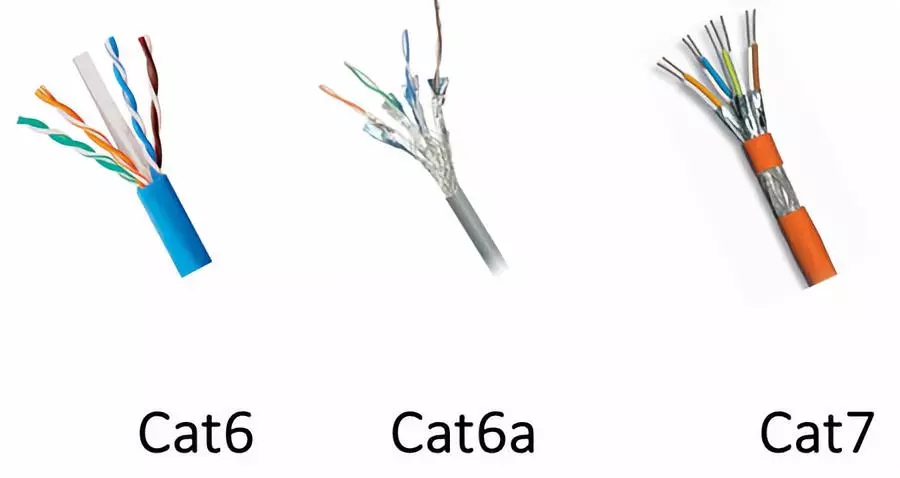

7(Cat 7)线于2002年在ISO/IEC 11801标准中获批。它设计用于满足严格的F(Class F)通道针对串扰和干扰的技术指标,是完全屏蔽的S/FTP电缆,其中每对线都包覆有金属箔屏蔽层,且全部四对线外还包覆有外部金属编织丝网屏蔽层。7(Cat 7)线的传输频率为600 MHz,主要用于支持超过100米的10Gb以太网。然而,值得注意的是,2006年以前IEEE甚至还没有发布10G以太网铜缆标准或10GBASE-T


2002年对于TIA来说也是忙碌的一年。该年66(Cat 6)线的获批被业界视为一个重要的里程碑事件,因为它花了将近五年时间才完成并克服了支持千兆以太网的若干技术挑战。同一时期,TIA还发布了607-A接地及连结标准以及606-A管理标准,为我们提供了标记从插座和电缆到集合点、母线甚至阻火位置等所有事项的重要指南,他们发布了


虽然部分原因可能是那一年TIA过于忙碌(同年他们还发布了其他几个鲜为人知的标准),但真实的原因只是7(Cat 7)线领先于时代,当时还没有应用需要它,因此TIA决定对其不予承认。因此,其在北美市场上几乎没有什么吸引力。然而在瑞士和德国等国家,由于EMC法规更为严格,屏蔽布线成为事实标准,因此部署了大量7(Cat 7)线。


02
更多相关信息



7(Cat 7)线在没有获得业界大量关注的情况下,并且仅仅两年后6(Cat 6)和首个增强六(Cat 6a)系统(远远早于2008年的TIA批准)获批而黯然失色,因此很容易看出为什么有些人甚至可能永远没有听说过7(Cat 7)线——尽管其在技术层面上是唯一在发布时即能够支持10GBASE-T的基于标准的布线系统。


但这并不是说7(Cat 7)线没有其他好处可以分享。7(Cat 7)线可以使用兼容RJ45GG45连接器或TERA连接器进行端接(请继续在未来的推文中关注上述连接器的更多信息)TERA连接器的四象限设计与由单独屏蔽的4对线组成的7类电缆相结合,意味着可以在不同的线对上运行多个应用——即电缆共享。这意味着可以将单个7类通道配置为仅在两对线上支持10/100BASE-T,而另外两对线用于10/1000BASE-T通道、VoIP通道或两路1对线模拟语音通道。


03
历史总在重演



尽管有电缆共享功能,但7类(Cat 7)线没有得到太多机会。2010年,ISO/IEC推出了FA类通道和增强七类(Cat 7a)。Cat 7a主要用于支持未来铜缆的40Gb以太网,因此将传播频率从Cat 7的600 MHz提升至1000 MHz。Cat 7a再一次领先于时代(因为两年前40GBASE-T标准刚刚推出),其1000 MHz频率和低延迟偏差使其成为CATV和其他需要更高频率的视频应用的理想选择。事实上,一些AV设备制造商指定在其系统中使用Cat7a


虽然Cat 7a也未获得TIA认可,但如今已经在AV和电缆共享应用中找到了立足之地,它仍然是欧洲部分地区LAN布线的热门选择——基本上结束了我们所知道的(或我们不知道的)Cat 7的使命。遗憾的是,Cat 7a的1000 MHz性能不足以支持40GBASE-T,为了支持该应用,IEEE标准定义的屏蔽8类(Cat 8)线(TIA)和8.1/8.2类(ISO/IEC)线规定为2000 MHz。但有传言称,调整Cat7a电缆设计以满足8类布合规性相当简单,因为它已经完全屏蔽,并且在性能方面远超Cat 6a


需要提醒读者的是,事实上并不存在准确命名的Cat 7和Cat 7a,因为TIA并没有正式命名过它或承认它。它正式的名称是Class F和Class Fa,是由ISO命名的。但受TIA命名覆盖影响的地区和人群,习惯性地把它们称作Cat 7和Cat 7a。
