当综合布线超过100米的时候,我们怎么办?怎么突破综合布线的100M障碍?

发布日期:2020年11月05日   浏览次数:3次   编辑:深圳连讯

这是一个常见的问题——你需要连接一个离最近的电信机房(TR)有点远的终端设备。虽然行业标准将信道长度限制为100米,但连接设备可能需要150米甚至200米的信道长度。

有四种方法可以解决这个问题。让我们来看看这些选项及其利弊。



新TR

您的第一个选择是在离设备较近的地方设置一个新的TR,以确保符合标准的信道在100米距离内。虽然从标准的角度来看,这可能是最好的选择,但由于空间、电源、冷却、设备和其他相关成本,这通常是最昂贵的方法,而且对于单个设备来说,这几乎是不可能的。如果您选择使用此选项,您可以通过部署符合标准的mini-TR来降低成本,例如壁挂式外壳,其中包含一个小开关和接线板,并放置在天花板上方或墙上。



拓展设备(交换机)
另一种基于标准的方法是在基于铜缆的运行过程中安装扩展器设备,例如小型以太网交换机或以太网扩展器。虽然这是一个相当便宜的选项,可以让您获得更多的距离,并允许您利用现有的铜缆,但扩展器设备需要本地电源,如果电源不可用,这会增加额外的费用。这些设备还增加了一个远程故障点,如果它发生故障并且没有得到很好的记录,它将花费时间和资源来解决问题。



光纤
另一个选择是通过光纤连接设备。虽然OM3或OM4激光优化多模光纤链路可将设备连接至距离约550米(10 Gbps链路)或860米(1000 Mbps链路),但您需要考虑光纤传输设备(即收发器)的成本。光纤也不能提供电力,所以您仍然需要一些方式来为设备供电。

如果有问题的设备没有光纤输入/输出,则需要某种形式的媒体转换。虽然PoE媒体转换器本身相当便宜,可以为设备供电,但仍然存在功率问题和引入额外的故障点。如果设备包括光纤输入/输出,消除故障点和本地电源需求的一个选择是使用混合铜光纤电缆,该电缆包括用于数据传输的双工光纤和用于电力传输的铜导线。然而,不仅光纤设备的成本更高,而且您还需要更昂贵的光纤收发器进行传输,以及能够在铜导线上传输2级低压电源的电源。



延伸电缆
你的第四个选择,也是越来越流行的一个选择,是采用一种非标准的方法,使用各种供应商提供的延长长度铜缆,例如Paige Datacom的Game Changer电缆,该电缆声称能够提供1000 Mbps和200米以上的PoE,以及Anixter的公用事业级(UTG)基础设施指定容量为100 Mbps和30 W PoE,最远可达150米。当您只需要支持一些低速率设备时,这种方法非常有意义—许多设备,如监控摄像机、PoE灯和楼宇自动化设备只需要10到100 Mbps的速度。

使用延伸电缆是迄今为止最便宜的选择,因为它不需要额外的空间、设备或故障点,除了将电缆拉到90米以外,基本上与安装典型的永久链路没有什么不同。但是,如果位于100米以外的设备需要支持10 Gbps的信道(想想高级802.11ac/ax Wi-Fi接入点),您可能需要更仔细地研究其他选项。



观点
虽然福禄克总是建议采取基于标准的行动方案,但我们认识到,市场上有一种愿望和需要,即达到行业标准规定的100米极限。我们还知道,你们中的许多人会选择使用可用的扩展距离布线来实现经济高效。我们的工作就是帮助你!

这正是为什么我们在我们的DSX CableAnalyzer系列铜缆认证器(DSX2-5000/DSX2-8000)中添加了扩展范围电缆的供应商性能参数,包括UTG额定值、Paige GameChanger和Belden长距离电缆。简单到在你的测试仪上选择这些测试限制。事实上,我们支持测试各种超过100米的选项。

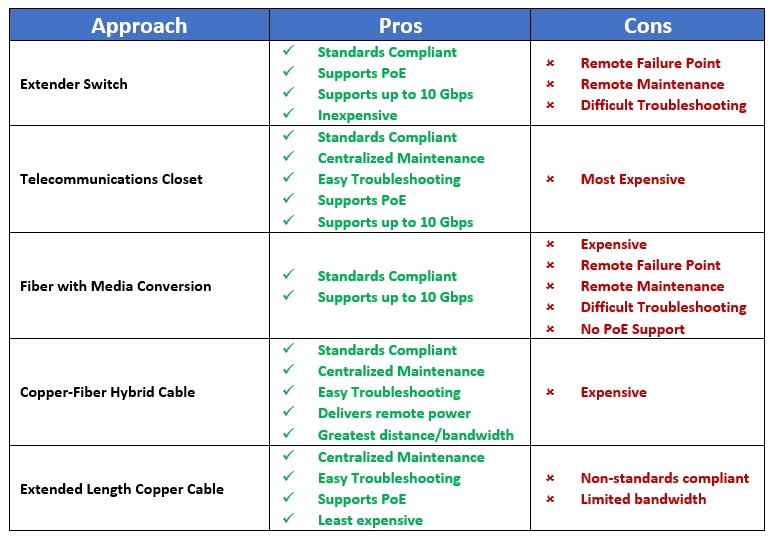

为了总结一下你的选择,我们将利弊结合起来。










更多
