福禄克FLuke AirMagnet Spectrum ES频谱分析仪(AM/A6001,AM/A1680)

发布日期:2013年10月29日   浏览次数:182次   编辑:深圳连讯
  • 经济便携的专业级 RF 频谱分析仪能够加速室内无线网络的部署
  • 核心频谱图表:快速生成专业 FFT 图形、频谱图、频谱密度图和频率占空比图
  • 下一代可视化:迅速在 FFT 图和数据/语音活动上显示运营商和技术覆盖
  • 增强的工作效率特点:位置特定的自动运营商和技术查找、即时语音/数据活动检测以及零日干扰情报功能可节省时间并减少错误的出现
  • 便携性的特点可实现快速部署:基于 USB 的频谱适配器可用于任何基于 Windows 的笔记本电脑或平板电脑
  • 支持多种技术:GSM、CDMA、UMTS 和 LTE。扫描 698 GHz 至 2690 GHz 之间的频率(支持 2G/3G/4G)。

福禄克FLuke AMSpectrumES

福禄克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)频谱分析仪产品概述

AirMagnet Spectrum ES 是经济便携的专业级 RF 频谱分析仪,可加速室内无线网络的部署。下一代可视化显示方式能够实现丰富的频谱图形,再加上增强的现场工作效率特点,为各个项目阶段的验证和故障诊断工作提供所需的直观的网络显示。扫描 698 MHz 和 2690 MHz 之间的频率(支持 2G/3G/4G)。

AirMagnet Spectrum ES 包括业界首个射频干扰源自动分类和定位、自动特定位置运营商和技术频谱扫描设置,在项目生命周期的每一个阶段都需要用其进行验证和故障排除。这些特定可确保卸载部署和故障排除得以快速正确地执行。



福禄克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)频谱分析仪产品特性

丰富的频谱图表

FFT

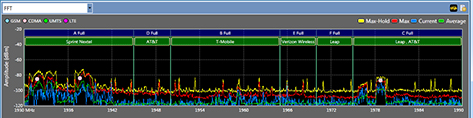

AirMagnet Spectrum ES 的 FFT 图提供对环境中射频能量的实时视图,呈现当前、最大、最大保持和平均射频信号水平。

通过运营商覆盖可直观地了解在各频率范围下运营的电信运营商。这样可迅速解决传统频谱分析仪难以快速而准确地识别特定位置运营商使用的频率的问题。

频谱密度
频谱密度图通过显示在当前捕获会话期间常见的信号活动信息,来提供长期的网络视图。这对于识别少有的发送器有帮助。


谱图
频谱图提供射频环境的滚动历史,可以随时间直观地了解频谱,查看可能导致 WLAN 网络故障的间歇性尖峰或射频能量的突发。

频率工作循环
工作循环图显示特定频率范围内出现干扰信号的频率。工作循环高意味着干扰源不断传输信号,最有可能对该频率范围带来问题。

干扰源自动识别和定位​

AirMagnet Spectrum ES 提供了业界唯一能够实时检测和识别降低这些许可网络性能的干扰源的工具。借助能够自动检测和分类射频发射机和 CW 发射器等干扰源的默认分类数据库,用户可获得关于干扰源、其影响的频率、峰值和平均功率及放射源状态等的信息。

借助 AirMagnet Spectrum ES 内置的“设备定位器工具”,用户对在 RF 环境内运行的所有干扰源进行物理定位。设备定位器工具的操作如同 Geiger 计数器,并且会在用户逐渐靠近设备位置时发出愈来愈响的哔哔警示音。

自动化扫描频率分类和选择

AirMagnet Spectrum ES 为用户提供了多个显示频谱的选项,包括:

按技术分类
按运营商分类
自定义范围
扫描所有频带

AirMagnet Spectrum ES 为全球运营商提供自动化频率/技术查找。减少了查找每个位置正确频率范围的需求,从而有助于消除容易出错的纸笔记录法。AirMagnet Spectrum ES 自动从 FCC 数据库为美国运营商获取基于位置的频率和技术信息,包括 30 多个国家和地区的内置频率信息。如果国家不在支持列表中或需要自定义频率,可使用全频带选项。

使用功率计工具验证天线性能

为 DAS 网络执行的最重要的测试之一就是天线性能的验证,如天线是否按预期运行。这有两种方法:1) 通过站在天线下执行一米 RF 测试并按照 FFT 图测量各天线的功率或 2) 使用功率计工具。用户可直接将 AirMagnet Spectrum ES 适配器*连接到天线系统,然后使用内置功率计对天线执行功率测量。用户指定频率范围和通道带宽选项,然后迅速测量天线的功率读数(当前、最大或最大保持)。

捕获、保存和共享频谱跟踪文件​

AirMagnet Spectrum ES 用户可以保存 RF 频谱扫瞄结果,保留为确凿证据,并且随后回放,以便于捕获后调查和分析。在调查或故障诊断时,这可作为重要的证据,因此极其有用。保存的跟踪文件还可在整个组织内共享,用于呈报和协同故障排除。

数据/语音活动​

显示网络中发生的 GSM、CDMA、W-CDMA 和 LTE 事件。

AirMagnet Spectrum ES™ 作为安全工具​

AirMagnet Spectrum ES 可用于用户对安全性要求尤为严格的特殊应用和情况。如果组织或任何联邦/军事机构实施了移动访问的“禁飞区”或需要检测用于不当目的的移动设备,AirMagnet Spectrum ES 会在频带中出现移动设备发出的数据/语音活动时警告用户,并提供频谱图形供用户查看移动设备所有上行流量的功率。

支持非移动技术

AirMagnet Spectrum ES 也可作为通用频谱分析仪使用,用户可使用自定义频率配置文件选项选择 698 MHz 到 2690 MHz 之间的任意频率范围以扫描特定应用的 RF 能量。这包括支持 900 MHz 频带,包括 ISM 和其它 Federal 频带,帮助用户部署或使用在该频谱中运行的技术。该频谱中部分常用技术/应用有无绳电话、婴儿监护、电网、Z-wave(家庭自动化)等。

福禄克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)频谱分析仪产品选型:

型号/名称 说明

AM/A6001

用于室内蜂窝分析的 AirMagnet Spectrum ES 包括软件、USB 适配器、USB 延长线和外接天线

捆包
型号/名称 说明

AM/A1680

AirMagnet Spectrum ES 与 AirMagnet Spectrum XT 结合,可分析室内无线和 802.11 (Wi-Fi) 网络

福禄克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)频谱分析仪技术参数:

技术规范
频率范围 698 MHz 到 2690 MHz
取样频率 20 MHz
实时采集频宽 7 MHz (3 dB)
分辨率带宽 39.0625 KHz
接收灵敏度 GSM 200 khZ:-114 dBm
CDMA 1.25 MHz:-110 dBm
UMTS 5 MHz:-105 dBm
LTE 1.4 MHz:-110 dBm
LTE 3 MHz:-102 dBm
LTE 5 MHz:-101 dBm
LTE 10 MHz:-97 dBm
LTE 15 MHz:-95 dBm
LTE 20 MHz:-93 dBm
镜频抑制 最小:-29 dBc;Max:-40 dBc
无压缩最大 RF 输入 -15 dBm
RSSI 精度 +/- 3 dB
显示平均噪声电平 (DANL) 698 – 1,2240 MHz:典型 -169 dBm
1,240 – 2,690 MHz:典型 -171 dBm
计算机界面 USB 2.0 标准接口
电源:5V USB;电流:382 mA;能耗:1910 mW
机械 .3” x 2.3” x 0.6” (134.5mm x 58.1mm x 15.4mm);重量:1.5oz
环境 运行温度范围 0°C 至 +70°C
存储温度范围 -20°C 至 +85°C
95% 相对湿度(非冷凝)
天线规格
频率范围 698 MHz 到 960 MHz,1,575.42 MHz,1710 MHz 到 2700 MHz
支持的技术 GSM / GPRS/ EDGE / CDMA / EVDO/ UMTS /HSPA+ / LTE
峰值增益 典型 3+ dBi
效率 典型 70%
阻抗 50 Ω
辐射模式 全向
输入功率 10 W
包壳 抗紫外线,PC/ABS
连接器 公头母针


福禄克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)频谱分析仪系统要求

膝上型/笔记本电脑

Microsoft Windows 7 Enterprise/Professional/Ultimate 32- 和 64 位或 Microsoft Windows 8 Pro/Enterprise 32- 和 64 位。
Intel® Core™ 2 Duo 2.00 GHz 或以上。
要求 1 GB RAM(建议 2 GB)。
150 MB 可用硬盘空间。
Microsoft .NET 架构 4.0
