NETSCOUT(原FLUKE)OptiView XG操作视频(OPVXG,OPVXG-10G,OPVXG-PRO)

深圳连讯 — Fri, 13 Apr 2018 01:25:39 +0000

深圳连讯达（0755-83999818）有20年测试仪器行业经验，在中国大陆地区提供福禄克FLUKE OptiView XG(OPVXG,OPVXG-10G,OPVXG-PRO)产品销售，报价，以及技术支持和售后服务。本操作视频仅供参考，如果更多帮忙欢迎联系深圳连讯达。

买Fluke OptiView XG 就送iphone 7 ！

深圳连讯 — Fri, 23 Dec 2016 04:48:14 +0000

买Fluke OptiView XG 就送iphone 7 ！

深圳连讯达从事FLUKE销售已经有20年了，能对所有销售的产品，提供全方位技术支持服务。庆圣诞，元旦，迎接中国最重要的节日春节。特推出福禄克optiview xg优惠促销活动。从今日起至农历春节，购买福禄克OpitView XG就能赠送一个苹果iphone 7。

OptiView ?XG网络测试仪是首款专为网络工程师设计的网络监控平板电脑。该网络分析仪兼监控工具能够自动对有线和无线网络问题和应用问题的根本原因进行分析，可减少用户在故障诊断方面所耗费的时间，从而有更多时间处理其他事宜。该网络分析仪兼监控工具可支持新技术的部署和故障诊断，包括统一通信、虚拟化、无线技术以及10 Gbps Ethernet。其结果是启动了新方案，且运行速度更快，即使对如今的较小型团队来说，网络也能保持高效。

活动时间：2016年12月23-农历春节

联系方式：0755-83999818,13798421872尹小姐

地址：深圳市福田区华强北路华联发大厦602室

本次活动最终解释权归深圳市连讯达电子技术开发有限公司所有！

福禄克OPVXG-EXPT招标技术参数Optiview XG网络平板电脑分析仪

深圳连讯 — Wed, 12 Aug 2015 02:37:08 +0000

福禄克OPVXG-EXPT招标技术参数Optiview XG网络平板电脑分析仪，深圳连讯达为福禄克中国销售中心，公司至今18年历史，无论在技术和价格上都有着独特的优势。欢迎来电咨询：0755-83999818.

★主要功能要求	台		1）具备网络分析?–?对网络基础架构进行自动发现、监控、分析和指导性故障排除
			2）具备流量和数据包协议分析?–?最大支持?10?Gbps?“有线”流量数据分析功能，同时支持扩展无线分析-?802.11a/b/g/n/ac?WLAN?的部署和故障排除集成工具
			3）具备在高达?10?Gbps?全线速的情况下进行网络评估、验证新的基础架构和设备、测试服务提供商?SLA?以及端到端故障排除问题
技术参数要求	★测量范围		必须支持光口、电口10?Gbps链路测试，兼容支持?10/100/1000?Mbps。可无缝升级对接802.11a/b/g/n/ac?无线?LAN?的自动化分析软件
	显示方式		彩色有源矩阵?TFT?LCD屏幕：≥1024?x?768?像素，LED?背照灯技术抗干扰；支持多触点的触摸屏。
	工作时间		≥4小时
	★工作电压		2组可充电的锂离子电池组互为备用，单组电池容量≥45?瓦特时。
	网络发现		支持查看网络配置问题和网络拓扑结构图，加速故障处理。使用链路层发现协议数据（LLDP、CDP、EDP）自动从2层和3层定位网络路径，?生成交换机“邻近网络”的图表。
	协议分析		支持发现协议不少于SNMP?v1/v2/v3、CDP、EDP、LLDP、ICMP、ARP、FDP，同时涵盖Wireshark?1.2.4?更新后的全部支持列表。具备智能警报功能，会自动检测已捕获数据包的通信故障，并支持通信序列故障问题及超过阈值的故障问题的分类，不必手动解码数据包，协议分析程序通过弹跳图视图解析应用指令语言，能够揭示客户端和服务器之间的会话及其协议互动情况。
	★网络分析		支持任意字符串匹配，查找并捕获任何内容。延时分析－－可以探测到每个数据帧的Abs?Time（绝对时间）、Delta（相隔时间）和Elaspsed（经过时间），从而计算出相应的响应时间；
	故障诊断		快速故障定位，可以给出错误帧、单播、组播、广播帧的具体来源；提供Ping、Traceroute、SNMP等网络辅助测试诊断工具。
	★性能测试		系统能够独立基于?ITU-T?Y.1564标准，模拟10Gbps流量发生全线速验证网络性能，而不再需要增加配件。支持网络自动测试技术，可检测性能服务水平标准（SLC）的可用性、吞吐量、失帧、延时和延时变化（抖动）等?。
	★远程监测		支持客户端软件或超级终端等方式远程遥控测试。最多可支持32个用户同时工作，方便并行处理网络故障。
	★存储容量		为保证10G链路的全线速捕获分析，操作平台存储介质≥120G固态SSD；PC–RAM捕获缓冲区≥4G；同时支持eSATA?、USB?端口用于连接外置硬盘。
	尺寸大小		不大于240?毫米?x?316?毫米?x?52毫米，便于移动测试
工作电源（输入电源）	电压	V	AC100～240
	频率	Hz	45～55

更多产品参考：http://www.faxytech.com/archives/opvxg-expt.html

福禄克OPVXG-10G技术指标Optiview XG

深圳连讯 — Fri, 05 Jun 2015 06:16:39 +0000

福禄克OPVXG-10G技术指标Optiview XG

1.1 分析端口： 2?RJ-45?10/100/1000BASE-T?以太网、小型可插拔?(SFP)?100/1000BASE-X?以太网。

1.2 网络分析仪支持模块： 100BASE-FX?-?1300?nm、1000BASE-SX?-?850?nm、1000BASE-LX?-?1310?nm、1000BASE-ZX?-?1550?nm

1.3　网络分析模块：

1、?用户可自定义操作界面，提供网络的当前状态概览，包含路由器、交换机、防火墙、服务器、服务、应用程序以及其他基础架构设备的关键指标。

2、?连接到网络，自动通过流量监控和主动查询开始发现网络中的设备。可立即按交换机、插槽和端口号码，查看网络中连接的设备，并查看设备的连接位置。按照类型对设备进行分类，还可以按?IPv4?和?IPv6?子网、VLAN、NetBIOS?域和?IPX?网络、以及各类别的主机隶属关系来划分网络。

3、?可自动验证网络服务是否可用并处于正常运行状态。

4、?可以配置来执行对广播域之外的子网中多个设备的发现，以将其发现延伸到广播域或本地?VLAN?界限外，涉及整个企业网络，到达远程站点和用户。并可生成所连网络以及远程站点网络中设备HTML?或?PDF?格式清单报告。

5、?发现并显示完整的?IPv6?网络和设备清单，包括路由器、交换机、DHCP?v?6?服务器和主机。对路由器广播进行分析，并显示详细的路由器信息和设置。

6、?检测使用隧道机制的设备，并识别所用的隧道。未检测到或未批准的隧道提示存在严重的安全风险。

7、?详细、实时显示设备使用情况和误差。可按照使用情况、广播、误差、或冲突对界面进行快速排序。

8、?提供所有交换机端口配置的表格视图，包括每台主机及其连接处的标识。图形视图包括每个交换机端口的使用情况和错误率。

9、?VLAN?发现和分析，自动发现交换机上配置的?VLAN，每个?VLAN?的成员组成，识别主干或上行端口，以及当前使用的主要协议，识别每个?VLAN?成员的主机。

10、?可提供健康状况检查快速概览。

11、?提供内置的报告，可迅速、轻松地报告应用程序和网络问题。

12、?获得有关网络和应用程序性能统计信息和错误的详细、实时的数据。

13、?自动化问题检测，网络分析仪可自动扫描网络基础架构中的错误。可进行分类和排序的问题日志中。

14、?指导性故障排除，内置的指导性故障排除，提示该问题的可能起因、潜在影响以及可能的解决方案。

15、?应用程序基础架构分析，网络分析仪可识别并分析应用的关键网络基础架构。具有通道分析功能，来识别设备到达目的地设备所经过的通道，并可进而监控应用程序路径中的所有设备利用以及服务器中的其他任何系统资源，并提供趋势图。支持监视服务器分层结构。具有NetFlow分析功能，提供远端流量可视性。提供指导性的测试配置，集成问题日志;?并可自定义用户界面用于整体测试结果展示；支持应用程序基础架构分析测试报告。

16、?自动探寻两台设备通过交换机和路由器架构进行通信时使用的确切路径。所显示的结果包括?DNS?名称和?IP?地址、按端口号的内部交换机连接，以及链接速度和?VLAN?信息。

17、?从支持流量的路由设备中收集NetFlow数据，用来分析整个网络的网络通信量以及带宽使用报告。获得关于最活跃应用程序、对话以及使用带宽的主机的即时实时带宽使用情况报告，加快故障排除。

18、?提供全线速速率的流量分析和故障排除。识别首要会话设备、多播设备和广播设备，分析各种协议以识别当前使用的最活跃协议，同时发现不必要和自定义的协议，并查看各主机正在使用哪些协议。

19、?自动发现从?MAC?层到应用程序层的所有协议和子协议。识别并验证应用程序对网络资源的影响，同时识别非法应用程序。检测区分特定音频、视频、图像和数据应用程序，并显示各应用程序的带宽使用水平。

20、?连接到交换机中继端口时，检测该中继上所有可用的?VLAN，测量所有?VLAN?上的流量分布，并可选择加入特定?VLAN?的能力。如果选择了单个?VLAN，将仅显示该?VLAN?的设备发现、流量统计和捕获信息包数据。

21、?使用任意字符串匹配，查找并捕获任何内容，共有?8?组触发器或过滤器可供使用，可触发无人参与的捕获以供后续分析。

22、?自动化故障/问题检测，警报功能会自动检测已捕获信息包的通信故障，并且使用颜色编码图标加以显示出来。可以快速浏览出现问题的特定应用程序、服务器或流量。可对列表进行排序，点击某个警报深入了解相关的通信流。

23、?提供应用程序弹跳图视图，显示客户端和服务器进行的会话

24、?在实时监控期间或者利用跟踪文件重建?VoIP?或视频流量的音频和视频内容。

25、?流量生成，通过使用高达?10Gbps?的模拟流量来增加网络压力，确定添加新应用程序或网络用户的影响，评估网络实施新部署的完备程度。用户配置包括协议类型、帧大小、帧速、使用率百分比和要传输的帧数，以及流量类型：广播、多播或单播。

26、?可以添加并修改各个用户的安全信息，以防止对某些功能的未经授权使用。

福禄克Fluke OptiView XG(OPVXG,OPVXG-PRO）网络服务设置与分析

深圳连讯 — Tue, 30 Dec 2014 08:41:34 +0000

福禄克Fluke OptiView XG(OPVXG,OPVXG-PRO）网络服务会分析 DHCP 服务器、DNS 服务器以及默认路由器的响应。当启用发现功能的端口连接至网络时，发现功能会自动添加这些测试。启用发现的端口在 Settings | Discovery | Discovery Control (设置 | 发现 | 发现控制) 屏幕中配置。您也可以手动添加 DHCP 和 DNS 服务器测试。

注：您无法手动添加或编辑默认路由器测试。该测试自动添加到每个启用了发现的端口 (网络、管理和/或无线端口)。

当从网络断开分析仪端口时，与被删除端口相关联的网络服务自动测试将被删除。在将福禄克Fluke OptiView XG(OPVXG,OPVXG-PRO）分析仪端口重新连接到网络时，如果之前发现的设备仍然可用，则自动添加测试并运行。可在 Settings | Discovery | Discovery Control (设置 | 发现 | 发现控制) 屏幕中禁用自动测试。在 Discovery Control (发现控制) 屏幕中，您还可以启用/禁用管理端口和无线端口，这会在这些端口上启用/禁用网络服务发现。该端口断开时，手动添加的测试不会被删除。该端口重新连接到网络或在 Discovery Control (发现控制) 屏幕中启用时，将再次运行这些测试。

注：屏幕底部的链接 Create Packet Capture Filter for selection (为所选项创建包捕获过滤器) 只能用于在 10/100/1000/10Gbps 网络端口上发现的网络服务设备。这是因为包捕获功能只能在 10/100/1000/10Gbps 网络端口执行，而不能在管理端口或无线端口执行。

为什么发现功能屏幕与网络服务屏幕中的 DNS 和 DHCP 设备的数量不同？

DNS 和 DHCP 设备不会从发现屏幕中删除，直到选择 Clear and Rerun (清除并重新运行) 或福禄克Fluke OptiView XG(OPVXG,OPVXG-PRO）分析仪关闭。当连接断开或分析仪发现端口被禁用时，这些设备将从网络服务屏幕中删除。这就是发现功能屏幕中的 DNS 和 DHCP 设备比网络服务屏幕中多的原因。

DHCP 测试

DHCP 测试向 DHCP 设备发送一个 DHCP INFORM 数据包，以验证它是否在运行。

当 DHCP 被突出显示时，选择福禄克Fluke OptiView XG(OPVXG,OPVXG-PRO）View Network Port connection log (查看网络端口连接日志)，将显 DHCP 连接序列日志文件。

DNS 测试

DNS 测试对 Settings | Discovery | Discovery Control (设置 | 发现 | 发现控制) 屏幕中输入的名称/地址，或在 DNS 配置屏幕中编辑测试时输入的名称/地址执行正向和反向查找。默认的 DNS 查找和反向查找名称为：faxytech.com 和 43.242.131.43。

默认路由器测试

默认路由器测试向 DHCP 服务器提供的地址 (或在网络端口设置中输入的静态地址) 发送一个 ARP 请求并测量响应时间。

Fluke Optiview XG (OPVXG,OPVXG-PRO)帮您快速、高效解决故障并且盈利

深圳连讯 — Fri, 12 Dec 2014 03:24:40 +0000

结束“互相指责”、让项目更快完成并扩展您的业务的工具和流程。

提供网络服务的公司 – 系统集成商、咨询商、服务提供商或网络附加设备制造商 – 一直在努力提高客户满意度并提高利润，同时还要面临网络越来越复杂的情况。现场团队面临的问题包括未知的和无记录的网络环境、对整个网络和应用环境的复杂诊断、流程不一致、知识和经验上的差异、以及一系列应该帮助他们及时、按预算完成任务的工具和解决方案。

本文件主要针对提供这些服务的公司的项目经理、主管或总监，分析了现场团队面临的问题，并推荐了可帮助他们提高效率和有效性的一些最佳实践。

现场团队组织的工作和最佳实践
现场团队面临的挑战
OptiView XG 网络平板分析仪—为现场团队而设计
结论：使现场团队更快、更有效率、更有利润

IT 领域的大部分任务都涉及以某个固定网络系统为主的工作。核心和数据中心基础设施架构良好，关键流量在稳定、健全且记录相对良好的链路上传输。网络工程师和技师每天都要处理这些熟悉的系统和它们支持的应用。他们对这些东西了如指掌。

网络技术现场团队。这些团队有很大的不同；他们由网络工程师、集成商、咨询师和现场技师构成，面临的环境也非常不同。他们的工作环境是一个根据客户变化而变化的动态化 IT 场景。这些团队可能包含来自系统集成商或 VAR 的工程师、服务提供商的“专业服务”团队、或网络附加设备制造商的维护支持团队。现场团队的客户在新项目需要支持时或当前系统遇到问题时会需要他们的服务。

客户项目可能包括：

部署前网络评估
安装新设备（网络基础设施技术或其他网络附加设备）
创建网络文档
统一现有网络和应用性能基准
对性能不佳或其他问题进行故障排除
托管的服务；添加，移动，更改

现场团队的目标是满足客户的需求，准时提供预算内的服务。他们希望首次便正确地完成项目，避免返工和时间超支，同时尽量提高客户满意度。

鉴于现场团队面临的挑战，这些目标会非常难以实现。本文件将讨论现场团队面临的独特问题，以及如何使用 OptiView XG 网络平板分析仪 – 唯一以现场团队的独特需求为目标设计的工具 – 突破性的集成功能解决这些问题。

“有了 OptiView XG 之后，我们团队的能力让我们能够将服务内容扩展 30%。”
- Paul Jasina, Infrastructure Insights, Inc.

“我们可以利用 OptiView XG 来为客户提供附加服务，确保系统性能，并提供持续的故障排除服务来满足客户的要求。”在布置 VoIP 系统时，它为我们团队提供了真正的战略优势。”
- Pruitt Communications 运营副总裁 Tommy Pruitt

现场团队组织的工作和最佳实践现场团队为客户做的项目根据他们工作的每个网络环境的变化而变化。这要求现场工程师不但要有熟练的技能，还要有很强的适应能力，因为没有任何两个项目是完全相同的。无论手上具体是什么任务，总会有几个最佳实践确保项目取得成功，同时最大程度地提高现场团队的利润。

部署前评估：为避免项目后期出现意外，并从一开始便制定一个准确的项目计划，您必须先对客户环境进行全面的评估。完全了解已存在的条件、性能、库存和架构对于管理财务风险并保证部署成功有重要意义。项目涉及无线 (802.11 WLAN) 组件时更是如此。

安装和测试：安装和上线并不仅仅是“简单堆砌”和使用几个会闪的灯测试连接。最佳实践包括“随走随测”方法，即将解决问题的范围限制在网络中的一个区域。如果仅在项目最后进行测试，则可能难以快速隔离问题领域，浪费更多的时间。安装时突然出现的问题必须及时处理，且必须对承诺的性能进行验证，证明基础设施能够支持当前的和未来的流量负载。

对于资本设备制造商（如网络附加库存处理设备、医疗或文档成像系统、安全设备等），供应商现场团队必须确保并记录设备已安装正确、能够随时连接到任何必需的本地或远程管理控制台或服务器。

文档/报告：项目完成前典型的“最后一步”（通常是支付服务前的必需一步），客户通常会要求证明已按规格完成项目的证明文档。完整的文档可作为未参加系统安装的工程师的指导文件，使后续服务和支持更有效率。

避免返工/快速故障诊断：如果遵守了前面步骤的最佳实践，自然会达到避免返工的结果。在完成前验证和记录项目，这样若客户在项目结束后进行了更改，可避免现场团队受到责难。这项保护非常关键，因为安装后派现场团队提供支持是一项昂贵的任务，会侵蚀项目利润。如果需要返工和后续支持，则项目经理应采取措施确保团队配备了正确的工具、流程、文档和培训以减少花费在支持电话上的时间。

托管服务：持续支持对于现场团队企业来说是一个有利可图的利润流，通常会作为安装后支持协议的一部分来销售。减少支持的时间和成本并增加新利润来源可提高获利性。

现场团队面临的挑战虽然每个环境都是不同的且每个项目都有一堆情况需要考虑，但造成各种现场团队企业项目交付复杂化的潜藏因素却惊人地相似。这些挑战一般包括以下方面：

未知的网络环境 – 现场工程师需要“跳入”不熟悉的系统，提供建议，并尽快开始执行项目。他们需要猜测之前就存在的问题，从而造成项目延期或无法成功交付。客户提供的文档通常不可靠或是过期的，而团队中分配的支持人员可能没有做出准确估计所需的系统知识。最后这会导致现场团队损失金钱。如果没有正确的工具、技能和可视性，现场团队会在现场花费更长的时间，甚至可能需要将网络评估外包给其他咨询公司，减少项目利润。

互相指责 – 这是现场团队面临的特别让人沮丧的问题。执行项目期间，客户可能会责怪他们为网络带来了新问题，无论这些是否是原已存在的问题。或者，“互相指责”也可能发生在 IT 企业内部，即出现问题时各个部门相互指责。现场团队工程师可能会被拉入这些冲突，使他们从核心项目上分心。现场工程师经常需要扮演“教育者”的角色－向技术较弱的客户解释技术的各个方面和功能（如 TCP 网络互联的基础），浪费宝贵的项目部署时间，从而增加成本。“这是你们的设备！”和“不，这是你们的网络”的争论既常见又影响工作效率。

“这是你们的设备！”和“不，这是你们的网络”的争论既常见又影响工作效率。

提供证据 – 无论是证明设备安装提供了指定的功能和性能，还是用于解决“互相指责”，现场团队都要提供客观的证据。意见不足以解决“互相指责”的游戏 – 必须有可验证的数据和文档，无论是报告还是跟踪文件的形式。减少生成这种证据所需的时间和努力非常重要。

手动流程 – 许多现场团队依靠手动、不可重复的流程创建图纸、库存报告、用户连接图、和其他网络和服务文档。仅仅时间太长这一点，就使项目交付中的这一步骤苦不堪言。

现场团队的技能、能力和工具差异 – 团队成员的知识和经验可能会有很大差异，导致公司无法提供一致的高水平服务。因为几乎无法在每个独特的网络系统上重复相同的任务，所以公司难以为新团队成员制定标准的流程。

寻找新利润来源 – 现场团队可能会一直忙于应付来自过去的项目的回应性工作，导致公司无法扩展新服务，如网络评估、故障诊断或问题咨询等。如果现有员工缺乏提供新服务所需的技能和工具，则会难以扩大利润。让工程师更有效率地做当前工作并为他们提供强大的工具，然后即可在这些新利润领域寻求扩展。

如果现场工程师未做好迎接这些挑战的准备，则项目完成期限会被延误，导致客户不满意，甚至丢失业务。IT 环境每天都在变得越来越复杂和业务关键，意味着这些挑战只会越来越困难且越来越需要克服。客户哪里有困难或复杂性，哪里对集成商或服务提供商来说就意味着机会。

OptiView XG 网络平板分析仪—为现场团队而设计

OptiView XG 集成网络平板分析仪从最开始便是为帮助移动工程师迎接这些挑战而设计的。这款多功能且高度便携的分析仪提供了快速发现、测试、诊断、记录和验证网络所需的工具，即时为分析人员提供深入的知识。有了这些数据，现场团队即可保证从开始到及时完成项目整个过程无忧。项目后验证可保证客户满意并减少返工，使现场团队有时间开始新项目或提供扩展服务。

OptiView XG 上的特定功能可满足各种现场团队的需求，并可用于整个项目交付过程。下面的章节说明了这些功能如何帮助现场团队克服他们面临的挑战。

挑战：未知的网络环境
功能：自动网络发现，路径分析

只需几分钟，OptiView XG 便可发现网络中的所有交换机、服务器、呼叫管理器、无线 LAN 控制器、VLAN、路由器、接入点、无线用户、打印机和主机。然后收集设备数据、清查并通过清晰的网络发现视图显示给工程师。在发现的同时，还可以显示交换机和路由详情，如链接、速度、利用率、链路伙伴、端口错误甚至网络流量数据。“图形化路径分析”功能可以显示从客户端到服务器的二层和三层交换机和路由器路径，以及该路径上的所有接口的利用情况和错误。这些数据使现场团队能够快速了解网络环境，且通常与设计和安装网络的人员有相同的理想水平（甚至更好！）。

图形化路径分析可即时检查端对端的网络路径和健康状况。

挑战：“互相指责”
功能：自动发现错误，应用响应时间，数据包捕捉和解码器

开始一个项目之前，分析人员能够自动检测影响网络性能的网络错误和配置错误。然后可以测试应用性能并了解基准性能，从而准确地了解当前的延迟情况。现场工程师可以在初步估计中加入这些错误的解决方案，也可在开始工作前向客户提供现有问题的清单。这些信息可避免现场团队因已存在的网络问题受到责怪。

OptiView XG 上的 ClearSight? 分析仪中的数据包捕捉和解码功能可帮助现场团队隔离网络、服务器或应用问题。OptiView 上的定制硬件可确保高达 10Gbps 的无损线速率捕捉 – 这是笔记本或其他非专业平板无法做到的。ClearSight 以图形格式提供分析数据，清晰地显示延迟原因是数据包丢失（网络）、服务器响应慢（服务器）还是应用调用或响应问题（应用）。ClearSight 无需强迫用户理解解码并浏览数百万数据包即可提供可操作的数据。这种能力可迅速找到问题的根本原因，从而帮助解决 IT 部门“互相指责”的问题。

ClearSight 分析仪让所有现场工程师都能成为数据包解码专家。

挑战：验证项目
功能：网络性能测试

现场团队可以高达 10Gbps 的线速测试和验证网络路径。用户能够利用网络性能测试功能 (NPT) 在整个广域网、园区网的链路或数据中心注入实际流量并测试其端对端性能。服务提供商可利用配置的数据流中的 QoS 设置验证运营商基础设施上的差异化服务配置。NPT 以 ITU Y.1564 以太网性能测试标准为基础，为现场团队提供了标准的验证，测试从吞吐量、丢包、抖动、延迟、可用性和 QoS 等方面，证明链路质量和完整性。可从这些测试中快速生成报告并交给客户，证明项目可提供预期结果。性能测试可用于验证 WAN 性能，确保新数据中心设备可提供预期结果，或诊断网络上的语音质量问题、数据包丢失和吞吐量问题。

网络性能测试可验证安装、网络容量和 QoS。

挑战：文档
功能：一键报告，Visio 图，网络导航器

自动生成网络库存报告，节省数小时的手工劳动。在自动发现流程之后，几秒内即可创建完成这些报告。OptiView XG 使工程师能够自动生成发现的网络的 Microsoft? Visio 图，从而可以节省大量时间。使用网络导航器功能快速检查 CDP/LLDP 链路伙伴和终端用户交换机连接。无需依赖旧文档或本地技师的记忆，现场团队即可确保得到当前网络的最新完整信息。该文档还可提高项目速度并为客户提供一份珍贵的交付结果。现场团队可通过提供网络文档服务得到额外的利润。
自动网络图可节省数小时的手工劳动，立即生成最新的文档。

挑战：现场团队的技能、能力和工具差异
功能：集成有线和无线，10Gbps 分析能力，Windows PC

OptiView XG 提供引导式工作流，引导用户得到需要的信息，且无需成为产品专家。引导式故障诊断建议可针对观察到的问题提供针对性建议。任何人都可以使用板载 ClearSight 分析仪找到问题的根本原因，即便是面对复杂的数据包级别的情况。

一流的 AirMagnet 无线分析模块是 OptiView XG 的选配件，可结合 XG 的多个集成 Wi-Fi 广播使用。这些无线工具包括用于诊断无线性能的 AirMagnet WiFi Analyzer、现场调查和覆盖及吞吐模拟的 AirMagnet SurveyPro 和调查无线干扰源的 AirMagnet Spectrum XT。这些无线工具使现场工程师无需成为射频专家即可找到 WiFi 问题的根本原因。这些工具也可提高无线现场调查和实施（这是现场团队的常见项目）的速度。

OptiView XG 的 10Gbps 线速度可对高速数据流进行分析和捕捉。流量分析功能可帮助隔离单个应用和对话，并可一键过滤目标流量。

在 OptiView XG 定制硬件和设计提供笔记本或平板无法提供的功能的同时，板载 Windows 7 OS 还让您能够使用其他常见应用，因此现场工程师无需再携带一个笔记本。XG 平台上可加载和使用电子邮箱客户端、网络应用和其他软件工具。

这款独特的集多功能于一体的工具使团队和团队成员能够提供一致的服务，减少了支持供应商的数量，避免了多个用户界面，并使团队使用更少的工具实现更高的效率。

挑战：寻找新利润来源。
功能：无线站点调查，网络评估，应用故障诊断

OptiView XG 提供了无与伦比的可视性和易用性，使现场团队能够将服务扩展到之前无法企及的领域。网络和应用性能故障诊断、增强无线评估和集成、以及自动化网络评估均进入现场团队的服务范围。这些服务为现在的和将来的客户提供了扩展的企业服务，同时减少了分包，甚至拒绝所有这些项目的需求。

Tommy Pruitt 是语音 IP 系统集成商 Pruitt Communications 的副总裁，解释了 OptiView XG 为其业务带来的变化：

“遗憾的是，我们的工具过时了，没能经济有效地为我们的客户进行网络评估的功能。因此，我们只好将项目的这部分外包给一个评估专业公司。虽然他们做得很出色，但这意味着我们失去了额外的项目收入，这对我们公司来说是一种战略上的劣势。拥有能够处理网络评估并自动执行网络和应用程序故障排除的解决方案对市场和我们的工程师来说都是一个巨大的飞跃。我们可以利用 OptiView XG 来为客户提供附加服务、确保系统性能以及提供持续的故障排除服务以便满足客户的要求。在布置 VoIP 系统时，它为我们团队提供了真正的战略优势。”

来自德州达拉斯 Infrastructure Insights, Inc. 的 Paul Jasina 对这些说法表示赞同：“有了 OptiView XG 之后，我们团队的能力让我们能够将服务内容扩展 30%。”

结论：使现场团队更快、更有效率、更有利润配备 OptiView XG 后，现场团队可找到网络上的关键可视性数据，从而更快、更好地完成任务。他们不再需要盲目地进入一个新网络，做一些与潜藏问题不相干的估计。一键即可完成网络预评估，让工程师顺利地完成任务。

现场团队可收集他们需要的信息，保证按预算、按时完成项目，节省公司资金并提高客户满意度。因为可在离开现场之前对安装和服务集成进行验证，所以能够避免昂贵的返工。工程师拥有正确的数据来避免“互相指责”，同时让他们能够快速隔离网络、服务器或应用问题。

利用 OptiView XG 网络平板分析仪扩展您的网络团队的能力—并提高您的利润。

“新定制配置”配备了高速分析仪借助 OptiView XG 版本 12，用户可保存分析仪配置，从而能够快速且高效地将 XG 从一个站点或客户网络转移到另一个。所有分析仪设置都会保存：发现设置（包括远程子网）、仪表盘、关键设备、应用基础设施测试、性能测试等。要将分析仪连接到之前保存的网络配置文件，只要从“设置”菜单中选择它即可。这样能够保证分析仪配置正确且随时可连接到任何客户端或站点网站，从而节省时间。

在版本 12 中保存配置文件使分析仪配置更简单且更快。

福禄克Fluke OPVXG-PTR|OPVXG-10G/PTR|OPVXG-EXPT/PTR OptiView XG 网络平板分析仪—性能测试

深圳连讯 — Fri, 24 Oct 2014 02:00:27 +0000

OptiView XG 是首款专为网络工程师设计的平板分析仪。它能够自动分析有线和无线网络问题和应用问题的根源，使用户花更少的时间用于故障排除，从而有更多时间处理其他事宜。该平板分析仪可支持新技术的部署和故障排除，包括统一通信、虚拟化、无线技术以及10 Gbps 以太网。其结果是启动了新方案，且运行速度更快，即使对如今的较小型团队来说，网络也能保持高效。

核心功能

网络分析 – 对网络基础架构进行自动发现、映射、监控、分析和指导性故障排除
流量和数据包分析 – 唯一具有 10 Gbps “有线” 分析功能的平板电脑
无线分析 – 802.11a/b/g/n/ac WLAN 的部署和故障排除集成工具
性能测试 – 在高达 10 Gbps 全线速的情况下进行网络评估、验证新的基础架构和设备、测试服务提供商 SLA 和 QoS 以及端到端故障排除问题

欲了解有关 Optiview XG 的概述和整体参数，请参阅信息表。

专为网络工程师打造的平板分析仪

OptiView XG 手持式平板分析仪外形独特，为连接、分析和故障排除网络中任何位置（工作台、数据中心或最终用户位置）出现的问题提供移动性。它可快速分析网络中的设备、接口和路径的性能和健康状况 – 超出传统 LAN/WAN 交换与路由功能，是整合了异构物理设备、无线网络、虚拟服务器和网络的真正网络结构。

该平板分析仪集成了最新的有线和无线技术，以独特外形提供强大的专用硬件，为连接、分析和解决网络中任何位置出现的网络和应用问题提供了最佳的移动性
通过直观的个性化仪表板和图示，根据需要准确显示网络
提供高达 10 Gbps 的性能测试、“有线” 和 “无线” 自动分析
在问题出现之前，通过监控和分析所需信息，进行主动分析
开箱即用与个性化报告和图示

性能测试—亮点

故障排除网络瓶颈、评估网络新的技术或应用程序部署、验证新的架构、以及测试服务提供商 SLA 和 QoS
测试服务提供商 SLA、故障排除网络瓶颈、验证新的架构、以及评估网络新的技术或应用程序部署
OptiView Performance Test Remote (PTR) – 使用 10G 设备对网络上的多个点进行性能测试、故障处理和安装验证的经济方式
检测高达 10 Gbps 的网络的带宽、延时、抖动、丢包、 QoS 和可用性方面的端对端性能
在运行速度下（低于线速）的测试结合路径分析，揭示网络瓶颈
Windows Reflector 代理 – 方便下载并可安装到网络中任意计算机的软件，可对任意位置进行性能测试和故障处理
支持 ITU （国际电信联盟） ITU-T Y.1564 性能测试标准
服务级别测试和多个测试流（多达 8 个同步）可确保您整个网络 QoS 的可用性和性能（不论运营商链路是否支持 QoS ）

网络性能测试

OptiView XG 网络分析仪是发现网络问题根源的最快捷途径。用户能够利用网络性能测试功能（NPT ，OptiView XG 版本 10 提供）对整个广域网、校园网的链路或数据中心和站点内部网络的高性能链接进行测试和故障排除。企业或服务提供商的网络工程师现在可使用一个工具来检测性能并对复杂的网络和应用程序问题进行故障排除。NPT 对高达 10 Gbps 的线速网络从带宽、延时、抖动和丢包率等方面进行性能量化分析，为网络工程师提供有关其基础架构性能以及支持当前和未来应用能力的可靠数据。

金牌支持客户和所有的新 OptiView XG 所有者可免费获取 OptiView XG 软件最新版本。

服务提供商和系统集成商可利用 OptiView XG 验证层2服务并为客户企业网络提供“增值” 支持，从排除应用性能故障问题到进行网络评估和新技术应用，如 VoIP 和视频。

企业可通过 XG 的网络性能测试功能：

解决网络和应用程序性能问题
在部署新的服务（如视频或 VoIP）前评估网络性能。
验证其数据中心内部新的基础架构要素和主要链路性能。
独立确定其服务提供商是否达到商定的服务品质 (SLA) 并维持端对端的 QoS

关键性能：

通过图形路径分析发现性能瓶颈所在
双向测试，从运行水平（用于故障排除）到全线速 10 Gbps （用于验证）
多达八个同步流的可编程流量，具有独立的上游/下游 SLA 参数（包括承诺信息速率、承诺突发量、超量信息速率、超额突发速率和帧大小）
灵活的层 2 与层 3 设置，其中包括源与目的地 MAC 和 IP 地址、VLAN 设置、具有 DSCP 或 IP 优先级的 TOS、UDP 端口号和帧内容
可用性、吞吐量、失帧、延时和抖动（延时变化）的服务验收标准范围的完整设置
基于服务验收标准说明通过/失败的全面报告

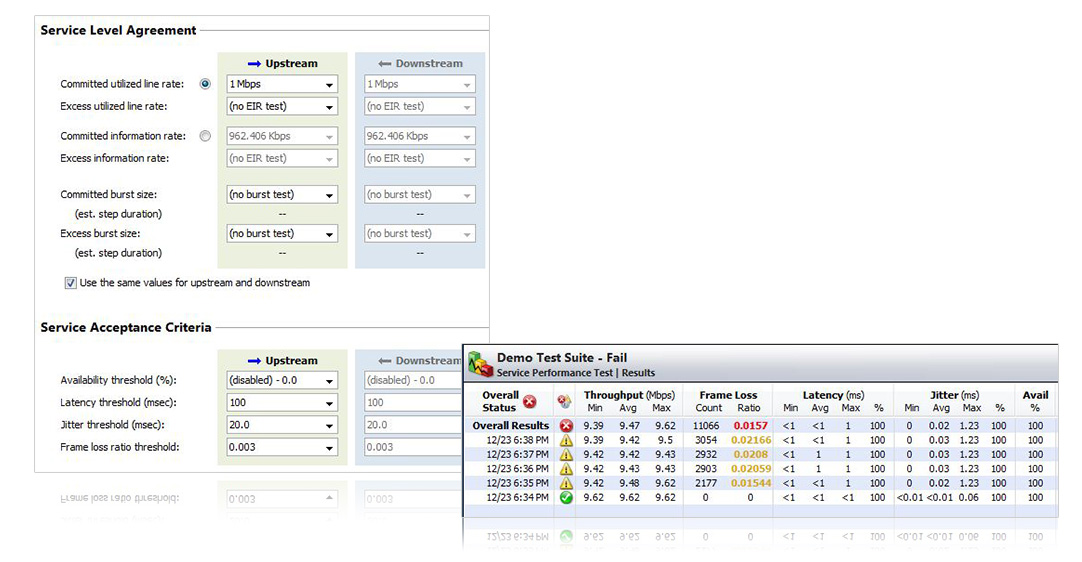

网络性能测试用户界面

路径分析测试确定网络故障点

虽然其他工具可以通过网络发送流量，并且可以指出存在的问题，但只有 OptiView XG 可以测试问题并向您指明问题的位置！图形路径分析指明您网络完整的 2 层和 3 层路径，即时显示数据流路径中的交换性能和路由器—同时进行 NPT 测试！–使您能够即时了解超载或错误接口、丢包、CPU 和内存使用率问题，甚至设备重启。这可以即时诊断数据路径中的瓶颈，以便快速解决。

图形路径分析确定
性能测试过程中出现的瓶颈

在首次展示新技术前进行网络评估

利用 NPT 的多流功能生成具有不同 QoS 和速率的各种流量，以确定您的网络是否可以支持像 VoIP 和视频这样新的或额外的流量。

带有清晰的通过/失败指示的详细的结果

对服务质量进行验证和故障排除/
服务级别

网络性能测试能够生成各种层 2（VLAN 优先级）和层 3 （具有 DSCP 的 TOS，或具有优先级的 TOS ）流量，验证您的网络（以及服务提供商的网络）对 QoS 进行端对端维护的能力。在不同的 QoS 设置中产生不同的流量速率，能够对流量优先次序进行测试，确保在您的整个网络中按此方式对待高优先级流量。

验证 QoS

验证服务提供商 SLA

如果互联网或 WAN 链路中的应用程序缓慢，表明互相指责的游戏才刚刚开始。使用 NPT 和 OptiView XG，企业不必依靠服务提供商指标即可直接测试并验证 SLA 和网络容量。可通过生成自己的性能报告避免互相指责并了解自己是否物有所值。

测试和验证 SLA

利用高达 10 Gbps 的全双工测试验证数据中心性能

通过将两个 OptiView XG 结合使用，您可以全面测试高达 10 Gbps 全线速的具有独立上行/下行流速的 10Gig 链路。独立管理端口可完全控制，不会影响测试。您对高性能硬件的投资，确保您可以取得预期结果！

网络配置的“好–较好–最好”策略

新版 Windows^? Reflector 代理 –“好”

无论是跨越城市还是地区到达远程站点，都是耗时且低效的 – 工程师可以在桌旁完成的工作越多，效率就越高。解决远程用户性能问题时，对用户的情况分析越深入，就越容易找到根本原因。

OptiView XG Windows Reflector 代理是一款方便下载并可安装到网络中任意计算机的软件，可对任意位置进行性能测试和故障处理。只要让远程用户在 web 浏览器上打开 OptiView 的 IP 地址并下载安装这个小脚本应用。然后让用户 PC 执行 OptiView 的网络性能测试，快速读取往返吞吐量、包丢失、抖动和延迟数据。结合图形路径分析，直观查看性能问题可能隐藏的位置。

该代理为通过 1 Gbps NIC 连接的 PC 提供约 900 Mbps 的对称的上行/下行流速。实际性能可能会根据客户端的操作系统和 TCP/IP 堆栈而异。重要的是，该代理还可用于通过 Wi-Fi 连接的 PC，从而可依靠无线和有线基础设施进行性能的故障处理。

_{注意：Windows Reflector 支持 Windows 7、Windows 8 和 Windows Server 2008 R2，且同时支持 32 和 64 位版本。}

LinkRunner^? – “较好”

带有反射器选件的 LinkRunner? AT 2000、LinkRunner CE 或 Pro 可充当高达 1Gbps 的铜缆或光纤对称的上行/下行流速的远程设备。一个针对基于硬件的终端的经济替代方案是，将这些工具作为硬件反射器应用于您网络中的重要站点，随时提供“永远在线”的测试方法以及性能和服务提供商 SLA 故障处理功能。使用 LinkRunner 作为不受客户端操作系统和 TCP/IP 堆栈性能影响的性能测试“已知标准”仪器。除了可根据需要在远程站点配备 LinkRunner 设备进行性能测试，它们也可以作为一线技术人员解决用户连接问题的简便工具。

新版 OptiView XG Performance Test Remote –“更好”

Performance Test Remote (PTR) 仪器可在铜缆或光纤上以高达 10Gig 的全线路速率进行双向测试（非对称，单独高达 4，同步流）。无论在 1G 还是 10G 速率下使用，双向测试都是评估网络语音和视频传输性能的基础。Performance Test Remote (PTR) 是使用 10G 设备对网络上的多个点进行性能测试、网络评估以及验证关键、高性能链接的经济方式。

仪器配备了铜缆 (100/1000/10G) 和光纤（1/10GBASE-SR，850nm 多模 SFP+）网络接口。此外，不同的标准/距离（LR，LRM）可使用不同的 SFP+ 模块。

规格：

电池类型 – 可充电式锂电池组

温度：

运行 – 0° C 到 50° C（未安装电池）
运行 – 0° C 到 40° C（已安装锂电池）
充电 – 0° C 到 40° C
存储 – -40° C 到 71° C

安全性：IEC/EN 61010-1

运行海拔 – 13,123 ft (4,000 m) 10,500 ft (3,200 m)，使用交流适配器
存储海拔 – 39,370 ft (12,000 m)

Versiv 系列的一部分

OptiView Performance Test Remote 是 Fluke Networks’ 模块化 Versiv^? 测试平台的新型高性能网络测试模块。Versiv 根据测试需要添加新模块来扩展测试能力，通过 DSX-5000 CableAnalyzer^?、CertiFiber^? Pro 和 OptiFiber^? Pro OTDR 模块提供灵活的铜缆或光纤测试和认证能力。网络技术人员可使用 OneTouch^? AT Network Assistant 1T-3000 模块对铜缆、光纤和 Wi-Fi 网络进行访问层用户网络连接和性能故障处理。（请参见 OptiView Performance Test Remote 和 1T-3000 模块套件订购信息。）

OptiView XG Remote 不用于性能测试时，可通过更换可选的插件模块迅速将其变为这些仪器。

OptiView XG –“最好”

另一台具备最佳整体性能的测试终端 OptiView XG，能够提供高达 10 Gbps 的八个双向传输流。不用于性能诊断时，远程站点的工程师可将其用于本地有线和无线故障处理、评估、映射等方面的最强大的工具。

无可匹敌的网络和应用程序性能分析功能

OptiView XG 在家庭数据中心支持 10 GbE 和虚拟服务器；在用户办公室支持 802.11a/b/g/n/ac 和应用程序分析；而且在两者之间可以使用交换机和路由器。利用它来查找您桌面的问题或根据其所收集的数据在故障点进行第一手分析。其独特的故障排除系统基于前瞻性分析、路径分析和以应用程序为中心的分析，可提供自动识别问题根本原因的专家指导。再没有其他任何一种工具能够将强大的性能分析与深入的故障排除和分析相结合！

比其他测试方法更加灵活、强大。

OptiView XG 的 NPT 基于 ITU-T Y.1564（测试实际应用中以太网性能的最新标准），与旧标准（如 RFC2544）相比性能增强，其中包括：

速度更快—LRPT 选项在单个测试（而不是多个独立测试）中检测所有主要性能服务水平标准（SLC）—可用性、吞吐量、失帧、延时和延时变化（抖动）。

固定测试次数— RFC 2544 吞吐量测试过程中的单个丢帧需要再次运行，因此测试时间可能是其设定时间的很多倍。ITU-T Y.1564 测试在一次完整检测中只需运行一次。

更全面—衡量其他主要服务品质协议 (SLA) 要求，包括超量信息和超额突发速率 (EIR/EBR) 以及可用性。在测试中检测每个帧的延时和抖动。

更加灵活 – 支持具有独立目的地、SLA 和 SLC、CoS 和 VLAN 设置的多个同步流。

测量/特点	基本吞吐量测试	RFC 2544	ITU Y.1564 (NPT)
吞吐量	?	?	?
损失	?	?	?
延时		?	?
抖动			?
多流			?
服务测试类别			?
非对称链路测试			?
超量信息速率			?
超额突发速率			?
流量监管			?

网络测试规范
兼容的远程设备	OptiView XG（高达 10 Gbps FDX，具有独立的上行/下行流量）；带有反射器选件的 LinkRunner AT 2000、LinkRunner CE、LinkRunner Pro 或 Duo（高达 bps FDX，具有对称的上行/下行流量）
测试配置	每一种测试都由若干个按序运行的套件组成。各套件可测量一至八个端点设备（对等点或反射器）的最多八个双向测试流。
服务品质协议 (SLA)	承诺利用的线速 (ULR) 超量利用的线速承诺信息速率 (CIR) 超量信息速率承诺突发量超额突发量
服务接受标准 (SAC)	可用性延时（帧传输延迟）抖动（帧延迟变化）丢帧率使用对等端点（另一个 OptiView XG）时，可为上行和下行流量设定单独值。可配置测试来检查 VLAN 优先级和服务等级标记的保持情况。
帧长	用户定义的固定帧大小多达 10,018 个字节，或一系列特定帧大小。
层 2 帧设置	目的地 MAC；VLAN ID 号、优先级和标签协议标识符。
层 3 帧设置	具有 DSCP 或 IP 优先次序的 TOS；源 IP 地址；UDP 端口号
流选项	性能测试持续时间可设定为从 1 分钟至 24 小时范围内的其中一个预定义值。中间测试结果可按 1 分钟至 60 分钟的间隔产生。
报告的结果	将测试结果与用户定义的服务验收标准进行比较，并说明通过/未通过这些标准的状态。用户可为以下事项设定具体值：可用性阈值 (%)、延时阈值 (msec)、抖动阈值 (msec) 以及丢帧率。

订购信息 – OptiView XG Performance Test Peer
OPVXG-PTR	OptiView XG Performance Test Remote（已连接 PTR 模块的 Versiv^? 主机）
OPVXG-PTR-MOD	仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）
OPVXG-10G/PTR	10G 性能测试套件 _{包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)}
OPVXG-EXPT/PTR	具有无线分析功能的 10G 性能测试套件 _{包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑}
OPVXG-PTR-KIT	OptiView XG 性能测试和故障排除套件 _{包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)}
订购信息－金牌支持服务
GLD-OPVXG-PTR	1 年金牌支持服务，OptiView XG 性能测试遥控器
GLD3-OPVXG-PTR	3 年金牌支持服务，OptiView XG 性能测试遥控器
GLD-OPVXG-PTR-MOD	1 年金牌支持服务，OptiView XG 性能测试遥控模块 _{（如需购买用于现有 Versiv 平台的 OPVXG-PTR-MOD，请使用此服务）}
GLD3-OPVXG-PTR-MOD	3 年金牌支持服务，OptiView XG 性能测试遥控模块 _{（如需购买用于现有 Versiv 平台的 OPVXG-PTR-MOD，请使用此服务）}
GLD-OPVXG-10G/PTR	1 年金牌支持服务，OptiView XG 10G 性能测试套件 _{（提供金牌支持服务，包括 OPVXG-10G 平板电脑和 OPVXG-PTR 遥控器。）}
GLD3-OPVXG-10G/PTR	3 年金牌支持服务，OptiView XG 10G 性能测试套件 _{（提供金牌支持服务，包括 OPVXG-10G 平板电脑和 OPVXG-PTR 遥控器。）}
GLD-OPVXGEXPT/PTR	1 年金牌支持服务，具有无线分析功能的 OptiView XG 10G 性能测试套件 _{（提供金牌支持服务，包括 OPVXG-EXPT 平板电脑、随附提供的 AirMagnet Wi-Fi 分析仪和 Spectrum XT 软件以及 OPVXG-PTR 遥控器。）}
GLD3-OPVXGEXPT/PTR	3 年金牌支持服务，具有无线分析功能的 OptiView XG 10G 性能测试套件 _{（提供金牌支持服务，包括 OPVXG-EXPT 平板电脑、随附提供的 AirMagnet Wi-Fi 分析仪和 Spectrum XT 软件以及 OPVXG-PTR 遥控器。）}
GLD-OPVXG-PTR-KIT	1 年金牌支持服务，OptiView XG 10G 性能测试和故障排除套件 _{（提供金牌支持服务，包括 OPVXG-PTR 遥控器和 1T-AT3000 模块。）}
GLD3-OPVXG-PTR-KIT	3 年金牌支持服务，OptiView XG 10G 性能测试和故障排除套件 _{（提供金牌支持服务，包括 OPVXG-PTR 遥控器和 1T-AT3000 模块。）}
订购信息 – OptiView XG Performance Test Peer 模块及捆绑的金牌支持服务（仅美国可用）
OPVXG-10G/PTR/GLD	OPVXG-10G/PTR 包含 1 年金牌支持服务（仅美国）
OPVXG-10G/PTR/GLD3	OPVXG-10G/PTR 包含 3 年金牌支持服务（仅美国）
OPVXG-EXPTPTR/GLD	OPVXG-EXPTPTR 包含 1 年金牌支持服务（仅美国）
OPVXG-EXPTPTR/GLD3	OPVXG-EXPTPTR 包含 3 年金牌支持服务（仅美国）
OPVXG-PTR-KIT/GLD	OPVXG-PTR-KIT 包含 1 年金牌支持服务（仅美国）
OPVXG-PTR-KIT/GLD3	OPVXG-PTR-KIT 包含 3 年金牌支持服务（仅美国）

基础流量生成

通过使用高达 10Gbps 的模拟流量来增加网络压力，以确定添加新应用程序或网络用户的影响，评估网络实施新部署的完备程度。}

用户配置包括协议类型、帧大小、帧速、使用率百分比和要传输的帧数，以及流量类型：广播、多播或单播。

可选择的协议包括：Benign Ethernet、Benign LLC 802.2、NetBEUI、Benign IP、IP ICMP Echo、IP UDP Echo、IP UDP Discard、IP UDP NFS 和 IP UDP NetBIOS。选择 IP 协议让您可以选择“存活时间” (TTL) 参数和 TOS (QOS) 参数，例如 Minimum Delay、 Maximum Throughput、 Maximum Reliability、 Minimum Monetary Cost 和 Maximum Security 等，以确保正确的路由配置。

流量生成 – 高达全 10 Gbps

吞吐量测试

吞吐量测试将测量两台 Fluke Network 设备之间的双向数据流，以验证 LAN 和 WAN 的吞吐能力。吞吐量测试要求您的网络中有另外一台用于通信的设备。该第二台设备可以是一台 OptiView XG 网络平板分析仪（用于 10 Gbps 吞吐量）或 OptiView ? 管理设备，也可以是 EtherScope? II Network Assistant、OneTouch? Network Assistant、或者 LinkRunner? Pro Reflector（高达 1 Gbps）。

吞吐量测试可以配置以下参数：

数据速度（高达 10 Gbps） – 最大速度由链路速度和双工确定
帧大小 – 从七种不同的帧大小中选择，或是选择扫描来运行对七种预设帧大小的测试。OptiView ?XG 为高达 9,000 字节的巨型帧提供支持
内容 – 为所有 1、所有 0、交替出现的 1 和 0 或随机出现的 1 和 0 选择有效负载。
测试持续时间可以在 2 秒钟到 18 小时之间变化

测试结果可以通过表格或图形格式查看。速度格式表格视图说明了本地和远程传输和接收速度，以及两台设备接收到的帧的总百分比。如果切换到帧格式表格视图，则可显示传输和接收到的本地和远程帧的数量，以及两台设备接收到的帧的总百分比。

吞吐量测试—高达全 10 Gbps

Fluke Networks 金牌支持服务

我们的支持计划为您提供独一无二的服务项目和全天候（24/7）技术帮助。注册参加我们的金牌支持服务计划，您将能够享受到至尊权益，以保障您对 Fluke Networks 设备的投入并增加其价值。其中包括通过电话或我们的网络支持中心获得一周七天、每天 24 小时的无限技术帮助；修理计划中包含的项目和“次日”对一线借用设备进行不间断维修服务。免费软件升级；网上培训；可访问我们内容丰富的知识库，查看操作和应用相关的技术文章；以及金牌“会员专享”的优惠价格和促销。某些优惠并非在所有国家/地区都提供。

【福禄克】Fluke OPVXG-LAN|OPVXG-LAN-10G网络测试仪Optiview XG

深圳连讯 — Thu, 16 Oct 2014 02:34:44 +0000

深圳市连讯达电子技术开发有限公司现为您提供Fluke OPVXG-10G网络分析仪OptiView XG的技术资料，如果您需自己使用购买，投标招标选型做预算标书，中间商集成商购买请联系电话0755-83999818，我们将为您提供技术支持及原厂正品行货。

福禄克Fluke OPVXG-10G网络分析仪OptiView XG网络工程师“证明问题不在网络”并了解问题根源的最快途径

网络分析 – 有线和无线
即时网络映射和网络路径分析可迅速识别问题所在
快速诊断网络和应用程序问题
Line-rate network packet capture and analysis (1G / 10G)
对 VoIP/视频/UC 部署的网络质量进行评估
802.11 WLAN 规划、部署、故障排除
通过 TruView^TM 进行最终用户响应时间分析

直观的用户界面，具有可定制的仪表板、智能导航以及易用报告功能

自动化分析和指导性故障排除让任何人变成问题解决专家

确保一致的最终用户体验和应用程序性能

以应用为中心的分析

综合的 WLAN 部署和分析

管理网络和技术变化

报告和记录

网络性能测试

一般特征

产品选型

型号/名称

说明

OPVXG

OptiView XG 网络分析平板电脑，1Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG-10G

OptiView XG 网络分析平板电脑，10Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG/GLD

OptiView XG 网络分析平板电脑，1 Gbps，一年金牌支持（仅在美国销售）。（也可选择 3 年金牌支持：OPVXG/GLD3）

OPVXG-LAN

OptiView XG 网络分析平板电脑，1Gbps，仅支持有线网络

OPVXG-LAN-10G

OptiView XG – 网络分析平板电脑，10 Gbps，仅有线型

OPVXG-10G/GLD

OptiView XG 网络分析平板电脑，10 Gbps，一年金牌支持（仅在美国销售）（也可选择 3 年金牌支持：OPVXG-10G/GLD3）

OPVXG-WL-PRO

OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑

OPVXG-WL-PROPLUS

OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑

OPVXG-WL-WSPI

OptiView XG 无线单独分析功能平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT

OPVXG-WL-WSPI/GLD

OptiView XG – 无线分析专用平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT，提供 1 年金牌支持（仅限美国）

型号/名称

说明

OPVXG-PRO

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-PRO/GLD

OptiView XG 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售) （也可选择 3 年支持：OPVXG-PRO/GLD3）

OPVXG-PROPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-PROPLUS/GLD

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT、SurveyPro 和 1 年金牌支持（只在取得 XG 无线认证的国家销售）（也可选择 3 年金牌支持：OPVXG-PROPLUS/GLD3）

OPVXG-EXPT

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-EXPT/GLD

OptiView XG 网络分析平板电脑, 10 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售)（也可选择 3 年金牌支持：OPVXG-EXPT/GLD3）

OPVXG-EXPTPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-EXPTPLUS/GLD

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT、SurveyPro 和 1 年金牌支持（只在取得 XG 无线认证的国家销售）（也可选择 3 年金牌支持：OPVG-EXPTPLUS/GLD3）

OPVXG-EXPT/PTR

金牌支持服务 ?

具有无线分析功能的 10G 性能测试套件

包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑

OPVXG-EXPTPTR/GLD

OPVXG-EXPT/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-EXPTPTR/GLD3）

OPVXG-PTR-KIT

金牌支持服务 ?

OptiView XG 性能测试和故障排除套件
包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)

OPVXG-PTR-KIT/GLD

OPVXG-PTR-KIT 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-PTR-KIT/GLD3）

选件

型号/名称

说明

OPVXG-10G-OPT

10OptiView XG 的千兆选项

OPVXG-WFA

OptiView XG 的 Airmagnet WiFi Analyzer

OPVXG-SXT

OptiView XG 的 Airmagnet 频谱 XT

OPVXG-WSP

OptiView XG 的无线调查与规划套件

OPVXG-WSPI

OptiView 无线套件、调查、规划和频谱 XT

OPVXG-WL

OptiView 的 WLAN 套件、调查、规划、频谱 XT 和 WiFi 分析仪

OPVXG-WL-PRO-UGD

OptiView XG 无线分析平板电脑升级到 1G 有线/无线 (XG-PRO)

OPVXG-WL-EXPT-UGD

OptiView XG 无线分析平板电脑升级到 10G 有线/无线 (XG-EXPT)

OPVXG-PTR

OptiView XG 性能测试遥控器（附带 PTR 模块的 Versiv? 主机）

OPVXG-PTR-MOD

仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）

OPVXG-10G/PTR

10G 性能测试套件
包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)

OPVXG-10G/PTR/GLD

OPVXG-10G/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-10G/PTR/GLD3）

一般规格

物理规格
体积	（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏	彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全线缆连接
环境规格
工作温度*	10°C 至 30°C（50°F 至 86°F），相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 ?75%
贮存温度	-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），电池供电
电气规格
AC 适配器输入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出	19 VDC，4.74 A，90 W
电池*	两个用户可更换、可充电的 45 瓦特时锂离子电池组。
电池工作时间	2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*	3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统	Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕获缓冲区	4 GB

* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

有线网络连接规范

端口
网络分析端口	2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口	RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块	1000BASE-SX – 850 nm（标准）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模块	10GBASE-SR – 850 nm（标准）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能够承受 100 伏特
USB 端口	三个 USB 2.0 端口
eSATA 端口	eSATA 端口用于连接外接硬盘
视频端口	标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型	100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC ?等级 C、D、E
线缆长度测量	可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

无线网络连接规范

无线天线
内部无线天线	7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
内部无线天线	3.2 dBi 峰值天线。
外置全向天线	WLAN 全向天线，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天线	2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器	反向 SMA
无线适配器
数据传输率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，达 216 Mbps
	11n (40 MHz)：MCS0-23，达 450 Mbps
工作频率	2.4000 ~ 2.472 GHz（工业、科学、医学频带）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收灵敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	传送（传统模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	传送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（传统模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC	符合 IEC/EN61326-1:2006 的 A 类标准
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*	OptiView XG 并非设计用于连接电话网络
电话*	OptiView XG 并非设计用于连接 ISDN 线路

*注意：除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

【福禄克】Fluke OPVXG-10G网络分析仪Optiview XG

深圳连讯 — Thu, 16 Oct 2014 02:19:14 +0000

深圳市连讯达电子技术开发有限公司，现为您提供Fluke OPVXG-10G网络分析仪OptiView XG的技术资料，如果您需自己使用购买，投标招标选型做预算标书，中间商集成商购买请联系电话0755-83999818，我们将为您提供技术支持及原厂正品行货。

福禄克Fluke OPVXG-10G网络分析仪OptiView XG网络工程师“证明问题不在网络”并了解问题根源的最快途径

网络分析 – 有线和无线
即时网络映射和网络路径分析可迅速识别问题所在
快速诊断网络和应用程序问题
Line-rate network packet capture and analysis (1G / 10G)
对 VoIP/视频/UC 部署的网络质量进行评估
802.11 WLAN 规划、部署、故障排除
通过 TruView^TM 进行最终用户响应时间分析

直观的用户界面，具有可定制的仪表板、智能导航以及易用报告功能

自动化分析和指导性故障排除让任何人变成问题解决专家

确保一致的最终用户体验和应用程序性能

以应用为中心的分析

综合的 WLAN 部署和分析

管理网络和技术变化

报告和记录

网络性能测试

一般特征

产品选型

型号/名称

说明

OPVXG

OptiView XG 网络分析平板电脑，1Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG-10G

OptiView XG 网络分析平板电脑，10Gbps （仅在已认证 XG 无线网络的国家可售）

OPVXG/GLD

OptiView XG 网络分析平板电脑，1 Gbps，一年金牌支持（仅在美国销售）。（也可选择 3 年金牌支持：OPVXG/GLD3）

OPVXG-LAN

OptiView XG 网络分析平板电脑，1Gbps，仅支持有线网络

OPVXG-LAN-10G

OptiView XG – 网络分析平板电脑，10 Gbps，仅有线型

OPVXG-10G/GLD

OptiView XG 网络分析平板电脑，10 Gbps，一年金牌支持（仅在美国销售）（也可选择 3 年金牌支持：OPVXG-10G/GLD3）

OPVXG-WL-PRO

OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑

OPVXG-WL-PROPLUS

OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑

OPVXG-WL-WSPI

OptiView XG 无线单独分析功能平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT

OPVXG-WL-WSPI/GLD

OptiView XG – 无线分析专用平板电脑，配有 AirMagnet SurveyPro 和 AirMagnet Spectrum XT，提供 1 年金牌支持（仅限美国）

型号/名称

说明

OPVXG-PRO

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-PRO/GLD

OptiView XG 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (仅在美国销售) （也可选择 3 年支持：OPVXG-PRO/GLD3）

OPVXG-PROPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，1 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-PROPLUS/GLD

OPVXG-EXPT

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

OPVXG-EXPT/GLD

OPVXG-EXPTPLUS

金牌支持服务 ?

OptiView XG – 网络分析平板电脑，10 Gbps，配备 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 无线认证的国家销售）

OPVXG-EXPTPLUS/GLD

OPVXG-EXPT/PTR

金牌支持服务 ?

具有无线分析功能的 10G 性能测试套件

包含：具有 WLAN 选项 (OPVXG-EXPT) 以及性能测试遥控器 (OPVXG-PTR) 的 OptiView 10 Gig 平板电脑

OPVXG-EXPTPTR/GLD

OPVXG-EXPT/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-EXPTPTR/GLD3）

OPVXG-PTR-KIT

金牌支持服务 ?

OptiView XG 性能测试和故障排除套件
包含：性能测试遥控器 (OPVXG-PTR) 以及 OneTouch AT 3000 测试模块 (1T-3000-MOD)

OPVXG-PTR-KIT/GLD

OPVXG-PTR-KIT 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-PTR-KIT/GLD3）

选件

型号/名称

说明

OPVXG-10G-OPT

10OptiView XG 的千兆选项

OPVXG-WFA

OptiView XG 的 Airmagnet WiFi Analyzer

OPVXG-SXT

OptiView XG 的 Airmagnet 频谱 XT

OPVXG-WSP

OptiView XG 的无线调查与规划套件

OPVXG-WSPI

OptiView 无线套件、调查、规划和频谱 XT

OPVXG-WL

OptiView 的 WLAN 套件、调查、规划、频谱 XT 和 WiFi 分析仪

OPVXG-WL-PRO-UGD

OptiView XG 无线分析平板电脑升级到 1G 有线/无线 (XG-PRO)

OPVXG-WL-EXPT-UGD

OptiView XG 无线分析平板电脑升级到 10G 有线/无线 (XG-EXPT)

OPVXG-PTR

OptiView XG 性能测试遥控器（附带 PTR 模块的 Versiv? 主机）

OPVXG-PTR-MOD

仅限 OptiView XG 性能测试遥控模块（与您现有的 Versiv? 产品配合使用）

OPVXG-10G/PTR

10G 性能测试套件
包含：OptiView 10 Gig 平板电脑 (OPVXG-10G) 以及性能测试遥控器 (OPVXG-PTR)

OPVXG-10G/PTR/GLD

OPVXG-10G/PTR 附带为期 1 年的金牌支持服务（仅限于美国）。（也可享受为期 3 年的金牌支持服务：OPVXG-10G/PTR/GLD3）

一般规格

物理规格
体积	（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏	彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全线缆连接
环境规格
工作温度*	10°C 至 30°C（50°F 至 86°F），相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 ?75%
贮存温度	-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），电池供电
电气规格
AC 适配器输入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出	19 VDC，4.74 A，90 W
电池*	两个用户可更换、可充电的 45 瓦特时锂离子电池组。
电池工作时间	2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*	3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统	Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕获缓冲区	4 GB

* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

有线网络连接规范

端口
网络分析端口	2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口	RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块	1000BASE-SX – 850 nm（标准）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模块	10GBASE-SR – 850 nm（标准）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能够承受 100 伏特
USB 端口	三个 USB 2.0 端口
eSATA 端口	eSATA 端口用于连接外接硬盘
视频端口	标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型	100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC ?等级 C、D、E
线缆长度测量	可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

无线网络连接规范

无线天线
内部无线天线	7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
内部无线天线	3.2 dBi 峰值天线。
外置全向天线	WLAN 全向天线，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天线	2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器	反向 SMA
无线适配器
数据传输率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，达 216 Mbps
	11n (40 MHz)：MCS0-23，达 450 Mbps
工作频率	2.4000 ~ 2.472 GHz（工业、科学、医学频带）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收灵敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	传送（传统模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	传送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（传统模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC	符合 IEC/EN61326-1:2006 的 A 类标准
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*	OptiView XG 并非设计用于连接电话网络
电话*	OptiView XG 并非设计用于连接 ISDN 线路

*注意：除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

【福禄克】Fluke OPVXG-PRO网络分析仪OptiView XG

深圳连讯 — Wed, 15 Oct 2014 09:47:57 +0000

深圳市连讯达电子技术开发有限公司现为您提供Fluke OPVXG-PRO网络分析仪OptiView XG的技术资料，如果您需自己使用购买，投标招标选型做预算标书，中间商集成商购买请联系电话0755-83999818，我们将为您提供技术支持及原厂正品行货。

福禄克Fluke OPVXG-PRO网络分析仪OptiView XG网络工程师“证明问题不在网络”并了解问题根源的最快途径

网络分析 – 有线和无线
即时网络映射和网络路径分析可迅速识别问题所在
快速诊断网络和应用程序问题
Line-rate network packet capture and analysis (1G / 10G)
对 VoIP/视频/UC 部署的网络质量进行评估
802.11 WLAN 规划、部署、故障排除
通过 TruView^TM 进行最终用户响应时间分析

直观的用户界面，具有可定制的仪表板、智能导航以及易用报告功能

自动化分析和指导性故障排除让任何人变成问题解决专家

确保一致的最终用户体验和应用程序性能

以应用为中心的分析

综合的 WLAN 部署和分析

管理网络和技术变化

报告和记录

网络性能测试

一般特征

产品选型

OPVXG-PRO ?：OptiView XG – 网络分析平板电脑，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 无线认证的国家销售）

一般规格

物理规格
体积	（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏	彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全线缆连接
环境规格
工作温度*	10°C 至 30°C（50°F 至 86°F），相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 ?75%
贮存温度	-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），电池供电
电气规格
AC 适配器输入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出	19 VDC，4.74 A，90 W
电池*	两个用户可更换、可充电的 45 瓦特时锂离子电池组。
电池工作时间	2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*	3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统	Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕获缓冲区	4 GB

* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

有线网络连接规范

端口
网络分析端口	2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口	RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块	1000BASE-SX – 850 nm（标准）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模块	10GBASE-SR – 850 nm（标准）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能够承受 100 伏特
USB 端口	三个 USB 2.0 端口
eSATA 端口	eSATA 端口用于连接外接硬盘
视频端口	标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型	100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC ?等级 C、D、E
线缆长度测量	可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

无线网络连接规范

无线天线
内部无线天线	7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
内部无线天线	3.2 dBi 峰值天线。
外置全向天线	WLAN 全向天线，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天线	2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器	反向 SMA
无线适配器
数据传输率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，达 216 Mbps
	11n (40 MHz)：MCS0-23，达 450 Mbps
工作频率	2.4000 ~ 2.472 GHz（工业、科学、医学频带）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收灵敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	传送（传统模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	传送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（传统模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC	符合 IEC/EN61326-1:2006 的 A 类标准
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*	OptiView XG 并非设计用于连接电话网络
电话*	OptiView XG 并非设计用于连接 ISDN 线路
