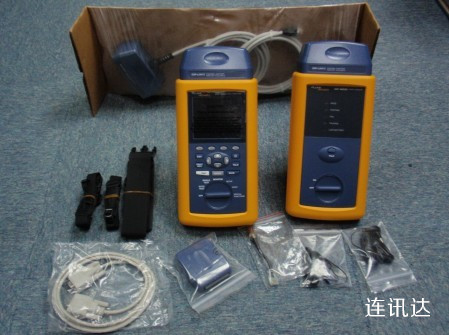

1994年福禄克推出基于全数字处理技术的电缆分析仪，由于使用了DSP芯片，故取名DSP电缆分析仪。

这在当时是个划时代的产品。因为那时的电缆测试仪都是基于“扫频仪+信号接收仪”原理设计的，使用模拟信号方式进行测试和分析。时至今日，台式的网分(NA或VNA)仍是这样的产品，并无大的变化。

同期，福禄克还有MicroTest模拟测试产品在售。

当时的测试对象是双绞线数据电缆和双绞线总线，由于速度低、信号端口多为2线对单向全双工(例如10/100Base-T以太网)，故主要要求对损耗、(线对间)串扰做测试。

进入上世纪90年代后期，随着1GBase-T的出现以及总线速度的提速，信号端口改为1线对双向全双工。这就带来单线对回波对自身的影响，故测试指标和功能增加了回波损耗(Return Loss)这个参数，且用回波损耗参数代替特性阻抗参数进行测试。

这样的好处是避免了特性阻抗连续性测试的麻烦，而回波损耗参数又可以通过傅立叶变换很容易得到TDR曲线，这条曲线非常直观地指示出阻抗不连续的物理定位(故障位置)。

同时，DSP还利用类似的TDX原理来定位串扰过大的物理位置。

福禄克公司并为此申请了HDTDR/HDTDX专利。

测试适配器方面，由于基本链路并不适合现场大量测试的稳定性，后来被永久链路替代。但永久链路仍存在测试跳线的不稳定性，于是2002年福禄克推出了专门的永久链路适配器，取代使用厂商跳线测试带来的测试不确定性。

随着六类线的推出，不同厂商间系统不兼容问题突出，永久链路的可更换测试尖头推出了适合厂商不兼容性的个性化模块PMxx，其中PM06是被标准推荐的居中性模块，用于认证厂商之间是否可以实现最低限度的“跳线可互换”。

DSP系列电缆分析仪2004年下市。

2、DTX1800系列电缆分析仪

随着网络速度越来越高，对电缆的潜力挖掘也进一步深入。由于北美主要推崇性价比优异的非屏蔽双绞线，福禄克公司预见到只考虑线对间串扰是不够的，于是于2004年推出了DTX系列线缆分析仪。

除了测试速度比DSP更快以外，主要的变化就是可以支持缆间串扰测试(即外部串扰测试)。这对于万兆以太网尤其重要。测试精度IV级。

当然，DTX保留并增强了专利技术HDTDR/HDTDX，定位精度更高。

DTX-1800成为市场占有率最大的产品，并成为事实上的比对标准。

由于用户的恋旧情绪，DTX系列于2015年比计划延迟2年下市。

3、DSX5000系列电缆分析仪（DSX8000新品上市）

随着本世纪大量个人wifi设备的出现(外加基站/微波炉/无线视频探头等辐射)，以及数据机房单个机架用电量的增长(电力谐波和接地回路干扰增强)，加上工业以太网和物联网的快速推进，双绞线的电磁工作环境比上个世纪90年代恶化了不少。这导致上个世纪制定的测试指标虽然测试合格且参数优秀，但链路仍然可能出现丢包率超标的问题。针对这一情况，TIA和ISO都于2010年提出要对双绞线的抗外来辐射干扰能力(平衡参数)进行检测，并推出了三个新指标：不平衡电阻、TCL和ELTCTL。由于DTX设计时并未考虑这一新要求，故将平衡参数测试功能转到新设计的DSX电缆分析仪中。

DSX电缆分析仪除速度提升，物理带宽提升外(DSX-5000 1000MHz，DSX-8000 2000MHz)，最主要的变化就是引入了抗外来辐射干扰的测试能力(平衡参数测试)，另外精度也达到新标准的要求(V/VI,?2G)，外部串扰测试能力内置为一体化，使用更加方便。

可以认为，DSX系列电缆分析仪是迄今为止唯一满足标准要求的手持式现场测试仪。

另外不平衡电阻这个参数还具有双重功能，除了可以直接引起双绞线的不平衡外，还可以引起PoE设备因为此参数超标而导致“48V电源输送成功但信号传输能力下降或失败”的特殊现象。

此外，DSX默认还能对高速率数据处传送要求避免的虚接地情况进行识别并定位故障的物理位置(DTX测需要改装一下测试跳线)。

测试参数的历史沿革和演变简单地说就是：

90年代上半期: IL,?NEXT等,?(HDTDR/HDTDX)

90年代末期:?IL,?NEXT,?RL等,?(HDTDR/HDTDX)

2000年代前半期:?IL,?NEXT,?RL等,?(HDTDR/HDTDX)

2000年代后半期:?IL,?NEXT,?RL,?AxTalk等,?(HDTDR/HDTDX)

2010年代:?IL,?NEXT,?RL,?AxTalk,?TCL,?ELTCTL,?UBR(不平衡电阻)等,?(HDTDR/HDTDX, 虚接地)

类似地，也有 PS ?ACR(综合衰减串扰比，或称为衰减近端串扰功率和之比，后面的参数命名可以此类推，略去不表)，PS ACR-F(综合衰减远端串扰比)等参数。对于 Cat6/Cat6A 要求的外部串扰测试，当然也有 PS ANEXT(综合外部近端串扰)和 PS ?AACR(综合外部衰减串扰比)、PS ?AACR-F(综合外部衰减远端串扰比)等参数。这其中的计算时都会用到 PS NEXT 和 PS FEXT 作为干扰信号功率。?“见到 PS，就是多扰一”。表示接收的是多个干扰信号功率之和—这更接近真实状况。

那么福禄克DTX-1500与其他认证测试的区别呢？

第一：标准配置。

DTX-1500?CableAnalyzer?包含：DTX-1500?CableAnalyzer?及锂离子电池组、DTX-1500?SmartRemote?及锂离子电池组、两个?Cat?6A/EA?类通道适配器、一个RJ45?参考跳线、便携箱、用于计算机通信的?USB?线、两个交流适配器、DTX-1500?入门指南

相对于DTX-1800：?1、缺少2个耳机。??2、缺少2条永久链路适配器

第二：特性区别：

1、DTX-1500测试带宽：500MHz

比DTX-1200，DTX-LT测试带宽350MHz大，小于DTX-1800的900MHz。

2、DTX-1500?最大测试6A类网线。比DTX-LT和DTX-1200测试线缆类型多。

3、DTX-1500没有光纤测试标准。

4、DTX-1500没有跳线测试标准。

首先，让我们解释一下“边缘”的测试通过是什么。测试的差值是指实际测量值与标准值(极限值)的差值。当差值为正时，测试通过;差值为负时，测试失败。差值越大，意味着测试结果与极限值距离越远。正差值越大,，意味着测试结果越好。差值为0时，测量值与极限值相等。小的差值意味着测试结果与极限值和接近。当差值比测试仪的精度还要小时，测试结果就成为“边缘”值。

例如,近端串扰(NEXT)测量的精度在250MHz时为1dB，如果一条被测链路最差的差值为0 . 4 d B ，且恰好在250MHz处。可以认为这个250MHz时的NEXT测试结果与极限值接近，因而被称为“边缘”的测试结果。在这种情况下，测试仪将自动产生诊断信息，指出造成这一边缘结果的可能原因。通过诊断信息可以定位故障点，帮助排除故障，从而达到良好的链路性能。

如果电缆链路未通过线序图(WireMap)测试 ?– ?请检测所有8根导线的两端针脚是否连接正确 – 测试仪此时将停止测试并显示线序图测试结果。下图显示了一个线序图测试失败的例子。线对中连接针脚4的导线在距离主机48米或智能远端17米处断开了。DTX-1800或者DTX-1200，DTX-LT主机显示在这些画面的左侧位置。测试暂停，仪器询问操作者是否继续测试。通常在继续测试前应该先解决“线序图”错误。开路的线缆将导致某些测试参数的结果不正确。例如，开路的线对插入损耗为无穷大， 因此根据此插入损耗值计算得出的任何参数(比如ACR)都是错误的或无效的。

如果电缆链路未通过线序图(WireMap)测试 ?– ?请检测所有8根导线的两端针脚是否连接正确 – 测试仪此时将停止测试并显示线序图测试结果。上图显示了一个线序图测试失败的例子。线对中连接针脚4的导线在距离主机48米或智能远端17米处断开了。DTX主机显示在这些画面的左侧位置。测试暂停，仪器询问操作者是否继续测试。通常在继续测试前应该先解决“线序图”错误。开路的线缆将导致某些测试参数的结果不正确。例如，开路的线对插入损耗为无穷大， 因此根据此插入损耗值计算得出的任何参数(比如ACR)都是错误的或无效的。

可将福禄克FLuke DTX系列（DTX-1800，DTX-1200，DTX-LT）测试仪诊断的特定值用来定位链路的性能问题，诸如回波损耗或NEXT的问题。

上图显示了一个未通过测试的E级链路的测试结果屏幕。回波损耗显示为“边缘”的失败( 失败* ) , 而近端串扰(NEXT)、综合近端串扰(PSNEXT)、信噪比(ACR)和综合信噪比(PSACR)显示为失败。屏幕右侧括号中的数字显示了相应测试参数的最差“差值”。

按下“FAULT ?INFO”(故障信息)键,仪器提供四项可能的诊断结果。图5a–图5d显示了4个“失败”。用户应该评估所有这些可能性,检查线路,确认并纠正错误。

所有自动产生的诊断图形化的显示了链路，在图片底部为主机单元，顶部为智能远端单元。诊断显示67米的链路具有4个连接器，在中央具有不确定因素(虚线)。诊断怀疑永久链路可能具有过多的连接。

上图中，测试仪显示链路含有的连接器可能超过了四个。分析测试结果数据后提示第一个可能的失败原因是:“问题链路包括四个连接器”–如测试仪屏幕所示。因此这一诊断是不正确的。

按下上箭头/下箭头，可以从链路的一个可疑故障点移至下一可疑故障点。按下右箭头/左箭头按键，可读取一个故障点的多条诊断信息。这个距离智能远端单元18米的故障点显示了一个缺陷，它可能是造成线对4/5边缘回波损耗的原因。测试仪还给出了建议的检查和纠正方法。上图中诊断结果显示在距离远端单元18米处的一根更短的电缆段包含一个回波损耗缺陷，并导致了线对4/5的边缘结果。测试仪建议的检查方法提示：“检查线对在插座中是否仍保持对绞关系， 并检查使用的插座类型是否正确”。换句话说，导致线对4/5的RL参数边缘测试结果的原因或者是插座内的线对末端，或者是插座本身。

上图显示了测试仪诊断的下一个可能故障点。在距离远端测试单元大约17米处,两个线对组合之间产生了过量的串扰。

最后一项诊断怀疑两个中间连接之间的电缆存在故障。您可以从文本中了解到链路故障的实际原因是跳线末端的线路未保持对绞状态。上图显示了最后一种可能性。测试仪在距离测试仪远端单元9米处定位到一个连接器和一段8米长的线缆连接到链路中的下一个连接器,仪器怀疑问题出在这两个连接器之间的电缆。仪器给出提示信息：“检查电缆是否为正确的类型,电缆疑为5类线。”警告测试失败的原因可能就是链路中的这个8米线缆为5类线–链路中的所有元件都应该是6类的，才能达到E级性能。请注意，屏幕显示跳线末端的第二个连接器距离测试仪远端单元17米。那么，这些自动产生的诊断中哪个是正确的呢?

图6显示了我们为这个测试所配置的安装链路。

图7显示了实际故障的屏幕。2米跳线末端的线对完全没有对绞, 导致连接处的N E X T 失败, 以及相同位置上线对4/5的边缘回波损耗问题。上述诊断定位的回波损耗故障在距离智能远端单元18米处,NEXT故障在17米处,这的确是一个精确的诊断。当测试技术人员在物理链路上查找到这个故障点时,故障就完全暴露出来了。对一个未通过测试的跳线最有利的、通常也是最好的解决办法就是更换一个正确的6类跳线。然后,您应该重新测试链路,保证所有故障都已解决,且链路通过测试。实际进行维修的时间应该不超过几分钟。

请注意这个测试链路的配置是不寻常的。建议的永久链路配置末端为:一端为配线架，另一端为TO，并可以添加一个到各端少于15米的汇聚点(固定点CP),如图1所示。这样，图5a中的诊断仍然是正确的。这个永久链路比常规的或建议的链路多一个连接。然而，我们知道，在更换故障跳线后，这根链路以及连接器将能达到E级永久链路的测试标准。

如果链路故障的位置在汇聚点CP处，技术人员必须先检查此连接器本身是否兼容6类元件，然后重新完成端接。自动链路诊断节约了因不断尝试或采用错误的测试方法所耗费的大量时间，后者往往需要在多个位置重新安装线路终端和/或更换连接硬件，以便使故障链路通过测试。下面的高级故障排除技术的章节将向您展示:?如何获得并分析测试仪分析算法产生的主要诊断信息。

中航贵州飞机有限公司全景图

贵飞公司外部概况

深圳连讯达作为专业的第三方认证机构，所以工程师具备福禄克专业认证公司资质，包括CCTT，CFTT，CNMT工程师资质，更是福禄克重要合作伙伴。公司17年专业优势经验，为中国10万客户提供测试解决方案。深圳连讯还特别开展网络布线测试认证服务福禄克测试FLUKE福禄克DTX-1800，DSX5000的租赁服务。针对相当部分行业客户短期内对某些通用和网络测试仪的应用需要，深圳连讯达灵活多变地提供此类设备的租赁服务，充足的FLUKE福禄克库存完全可以满足您对设备数量和测试时间的需求，并且完全可以根据您自身的测试需要，灵活搭配，多重组合，量身而定。深圳连讯提供的FLUKE福禄克测试仪器租赁价格低廉，设备可靠，即租即用，不但方便快捷地满足了您的现实测试需求，也帮您节约了配置仪器所需要的大量时间和金钱，一举多得。

此次贵飞公司采用国内知名品牌深圳超联电子科技有限公司的六类综合布线系统，通过测试也表明，国内综合布线系列在技术以及性能上以及完全符合国标GB50312-2007以及TIA相关标准。

电缆衰减受到链路长度、温度、湿度等因素的影响。对于6类线缆，标准有明确说明，电缆的工作温度为20oC,在20oC到40oC范围内，温度每升高1oC，衰减增加0.4%，在40oC到60oC之间，温度每升高1oC，衰减增加0.6%。事实上电缆在40oC时衰减会比20oC高8%。因此天气炎热时，长链路，比如超过80米的链路，衰减测试通常会出现FAIL的情况。许多工程商都希望能在综合布线系统测试的时候有一些温度补偿的方法，将由于高温造成的衰减不合格情况减少，提高通过率。在ANSI/TIA/EIA-568-B正式颁布前，在现场综合布线系统福禄克DTX-1800或者DSX-5000测试的时候的确有在测试仪器上输入现场温度，通过计算进行补偿的做法。

但是在实际应用中，衰减是一项关键参数，它关系到最终应用时能否保证接收器收到足够强度的信号，因此温度补偿是不可取的。在ANSI/TIA/EIA-568-B.2-1和ISO/IEC11801:2002正式颁布后，现场进行温度补偿不再是可以接受的解决办法了。

为了保证最终信道的衰减性能，唯一的办法就是按照现场情况将永久链路长度做相应的减短。具体可以参考下表来计算根据现场温度应如何调整永久链路长度。整条信道的长度假设在20oC时最长为90米水平链路加10米用户跳线。

如果由于工程现场必须要长于80米的链路，就需要和业主协调好，说明衰减与长度、温度的关系，取得业主的谅解，接受这些衰减未通过综合布线系统测试的信息点。但是由于衰减不合格的链路在传输数据时很不稳定，因此应尽量说服业主，或者将这些链路作为低速数据传输或电话的应用。

由于业务的拓展Office Depot在深圳新办公点成了，为了确保网络的通常，Office depot 要求深圳连讯达电子技术开发有限公司对进行综合布线工程就行验收测试。

深圳连讯还特别开展网络布线测试认证服务福禄克测试FLUKE福禄克DTX-1800，DSX5000的租赁服务。针对相当部分行业客户短期内对某些通用和网络测试仪的应用需要，深圳连讯达灵活多变地提供此类设备的租赁服务，充足的FLUKE福禄克库存完全可以满足您对设备数量和测试时间的需求，并且完全可以根据您自身的测试需要，灵活搭配，多重组合，量身而定。深圳连讯提供的FLUKE福禄克测试仪器租赁价格低廉，设备可靠，即租即用，不但方便快捷地满足了您的现实测试需求，也帮您节约了配置仪器所需要的大量时间和金钱，一举多得。

此次测试结果为100%通过。下图为Office Depot福禄克测试报告样板。

图为株洲市田心医院

福禄克测试组专家深圳市连讯达电子技术开发有限公司参与株洲田心医院的网络布线工程是验收，此次株洲田心医院新办公楼采用的布线品牌是国际著名品牌康普布线产品，设计的工程是六类布线系统。田心医院选择的是国内某大型综合布线集成商，为了确保工程质量，田心医院委派深圳连讯作为这次的工程验收监理单位。深圳连讯达电子技术开发有限公司是一家专业的第三方布线测试服务商,长期提供布线验收测试测量技术以及布线验收产品服务。我们长年开展以下第三方测试服务,使用专业软件创建专业的测试报告，全球认证，值得信赖。

本次测试使用仪器：DTX1800

株洲田心医院综合布线机房

福禄克光缆模块的优点有：

1. 随时可用的背插式光缆模块
2. 12 秒钟的自动测试比现有仪器快5 倍
3. 通过LinkWare 软件提供一级光缆认证测试报告
4. 内置的可视故障定位器（VFL）可查找光缆，验证连通性和极性，并能发现断点
5. 通过对讲机、查找光缆、监测、双向测试和单光缆测试等功能提高测试速度
6. 可作为福禄克网络公司的OptiFiber 光缆认证（OTDR）分析仪的智能远端

众所周知，福禄克DTX1800标配光纤接头是SC。那如何才能对不同接头进行测试呢？例如：我需要测试LC接头的万兆光纤。

福禄克DTX1800 的DTX-EFM2标配连接头为SC接头。

如果我们需要测试LC的光纤。购买福禄克万兆光纤跳线型号为：NFK2-DPLX-LC 50um

细心的朋友应该发现，NFK2-DPLX-LC的原装光纤跳线的接头类型是：2对跳线。一对中一条是：SC-LC，另一条是LC-LC。这意味着什么呢？我们DTX-EFM2的标准连接头SC头已经不能完全适用了。必须把DTX1800光纤模块上的一个连接头换成LC头，换句话说：DTX-EFM2的模块必须有一个是SC连接器一个是LC连接器。而标准配置是2个SC连接器。OUTPUT输出端口是固定SC头，不能更换，那就只能更换INPUT端口换成LC接头。

上图为福禄克DTX系列光纤模块的LC转换适配器

在福禄克DTX-1800主机的光纤模块上更换LC适配器，就形成以下连接模型，我们就可以测试我现场工程要测试的LC连接接头的光纤了。

方案总结：如果我们需要测试不同光纤类型，购买了福禄克原装跳线的同时，不要忘记购买转换适配器。具体请联系连讯达公司。0755-83999818
