如果使用的测试参考跳线TRC是有问题的的，那么测试结果也将是有问题的。这时可能就会导致大量有问题的测试结果所以再这里介绍的测试过程包括测试之前及期间验证测试参考跳线性能TRC的方法。福禄克网络 测试参考跳线TRC使用参考级连接器(损耗≤ 0.20 dB)，符合IEC 61280-4-2和ANSI/TIA-568.3-D标准。注意，标准级跳线通常的损耗额定值为≤ 0.50 dB，如果低于此值，可能测试参考跳线TRC不能通过检测。 本例中，用于OLTS测试的福禄克网络测试参考跳线TRC的型号为SRC-9-SCLC-KIT：单模测试参考跳线TRC套件，2 m (2 x SC/LC、2 x LC/LC)。

配置CertiFiber Pro

在进行测试时，我们在CertiFiber Pro中新建一个项目，清除默认测试和电缆ID，使用适用于OS2光纤的设置，将CertiFiber Pro的测试类型置于“Loopback”模式，配置ANSI/TIA-568.3-D测试限值。对于我们测试的两根光纤，我们使用这两根光纤上连接点数量和熔接点数量。我们还将增加一个单模 UPC光纤端面检查极限值，用于评估测试参考跳线和被测连接器的端面。脏污的连接器会造测成得的损耗值变差，可能导致损耗测量不合格。 由于每条链路有两处对接，所以连接点数量为四(4)，熔接点数量为零(0)。我们使用单模LC/LC TRC作为远端的环回连接。

新建一个项目；创建初始OLTS测试，配置连接点和熔接点数量，增加端面检查测试。

图4.选择端面检查测试，并检查所有TRC（测试参考跳线）以及与被测光纤的连接。

证明并记录所有跳线和端口是清洁的之后，我们可以通过按SET REF (设置参考)按钮，利用参考向导(Reference Wizard)，继续设置参考。按照参考向导操作完成之后，该过程中的最后步骤是断开连接两段测试参考跳线的连接器，并把测试参考跳线连接到被测光纤链路，然后轻触HOME (主页)按钮。此时，就需要远端的助手把作为环回的测试参考跳线TRC

环回连接到被测链路。在尝试测试之前，您必须将清洁的TRC测试参考跳线、SmartLoop智能环回跳线和相应的QuickClean一键式清洁笔送到远端位置。图5.执行参考过程和TRC（测试参考跳线）检验过程。这将能够保证良好的测量结果。对于单模TRC，损耗应小于0.25dB。

您的OLTS测试配置如下图所示：

图6.OLTS环回测试的测试连接，在远端位置使用一根测试参考条线作为环回跳线。标准测试结果包含实测损耗、预算计算，用于链路和长度评估。

从测试结果可以看出，损耗较低，所以裕量比较好，这说明两根光纤的状态都比较好；然而，也可能是一条链路的状态非常好，而另一条链路处于临界状态，所以线对才通过了测试。鉴于此，建议您稍微多花一点时间，利用OTDR对线对进行测试，这不仅能够发现问题，而且能够提示如何修正问题。为了执行该项测试，我们将使用SmartLoop OTDR测试作为我们的2级(扩展)测试。这将使我们能够评估两根光纤，以及组成两条链路的元件。

执行测试所需的设备：

注：为了使该测试方法正常工作，在进行测试之前，必须将经过检查且清洁的测试参考跳线SmartLoop智能环回跳线连接到远端位置。并确保在测试时，有一名助手位于远端位置。 与所有光纤测试一样，端面检查是成功测量的关键环节。如果不进行端面检查，您可能会损坏已安装的连接器。CertiFiber Pro有一个基于USB接口的视频探头选件，用于检查光纤连接器的端面。建议用户充分利用这个视频探头。 此外，带有USB视频探头选件的CertiFiber Pro能够自动按照IEC 61300-3-35标准第2版对光纤端面进行合规判断，测试只需大约1秒钟。视频探头还提供了各种探尖，包括1.25mm和2.5mm通用端面，以及LC和SC闷头。 在开始测试之前，确保在CertiFiber Pro中配置了正确的测试限值。本例中，我们将采用ANSI/TIA-568.3-D标准作为测试限值，您也可以使用IEC 14763-3:2014 SMF限值，但请注意，该限值仅支持5公里以下的SMF链路。如果您使用厂商规定的限值，此处介绍的测试方法是相同的，但可接受的连接器和熔接点损耗极限值可能不同。在该过程的OLTS测试部分，如果没有使用1跳线法设置参考，可能会造成负损耗结果。下图为被测链路示意图，可能会有多个嵌入式连接器和多个熔接点需要考虑。距离可能从建筑物之间的数百米到站点之间的数十公里不等。ANSI/TIA-568.3-D测试限值支持长达40公里的测量。如上所述，ISO测试标准目前仅支持测量到5公里，但正在修订，目的是扩展到10公里。本例中，我们的被测链路位于建筑物之间，每条链路长130米，每条链路有两个连接器，每端一个，没有熔接点，为OS2光纤。

由于OM4比OM3成本高，所以许多不需要OM4支持的长距离的数据中心和LAN仍然继续部署OM3多模光纤，所以其部署范围仍然较广。由于两种光纤的纤芯尺寸相同，能够混合使用，因此就引发了一些关于混合多模光纤类型注意事项的相关讨论。

确保费用不超预算

对于传输设施设计师，非常重要的一点就是知道使用哪种类型的光纤，并建议在某一个通道内全部使用一种类型的光纤，以避免性能隐患。由于OM4具有较低的衰减和更高的模式带宽，支持长达150米的40 Gb和100 Gb传输，而OM3光纤仅支持最长100米距离的此类应用。

如果您对长度超过100米、客户自称为OM4的光纤通道进行故障诊断和排除，请首先检查线缆标识。如果实际部署的是OM3光纤，则可能不能通过插入损耗测试。根据长度的不同，在OM4链路上使用OM3光纤也可能影响损耗，特别是链路开始接近预算上限时。

然而，另一个值得注意的情况是混合使用OM3或OM4元件与遗留的OM1 62.5/125光纤，后者的纤芯尺寸为62.5µm。将纤芯尺寸不同的光纤混合使用就像连接尺寸不同的水管一样：当水从较粗的水管流向较细的水管时，必然会损失一部分水。光信号的道理是一样的。将OM1与OM3或OM4光纤混合使用，当从62.5µm纤芯向50µm纤芯传输光信号时，必然存在损失。

密切关注颜色

好在OM1光纤的颜色是橙色的，而OM3和OM4光纤一般是浅绿色，两者很好区分。但浅绿色OM3和浅绿色OM4光纤就不那么容易区分了，除非可以很容易地看到线缆上的标识。

在欧洲的大部分地区，OM4组件采用Erika紫罗兰色，在北美也开始使用这种方法。如果您看到“漂亮的粉色”线，就知道那是OM4光纤。

TRC指标怎么样？

如果您测试的是OM4光纤设施，不必担心随福禄克网络的CertiFiber Pro(CFp2-100-Q)提供的测试参考线(TRC)是OM3光纤。这些TRC中使用的光纤具有更为严格的纤芯同心度（即公共中心），可以保证环通量合规性，并且由于我们正在测量链路的光损耗而不是模式带宽，因此可以使用它们测试任何50μm多模光纤。但是如果您测试的是遗留的OM1 62.5µm OM1光纤，则需要确保TRC的纤芯尺寸一致。福禄克网络也提供62.5µm TRC可选附件。

现在，您应该知道损耗预算是基于应用的，并且是通过将通道内所有组件的损耗相加得出的，还要留有一定的裕量来弥补由于长时间后发射器老化或连接污染而造成的功率损耗。希望您已经了解了永久链路和通道测试之间的区别?

但是您并不总能对有安装、测试以及认证过永久链路后会发生的所有情况都了如指掌。因此，必须记录下您如何计算损耗以及最终的永久链路测试结果，并了解安装和测试完成后哪些因素会增加损耗并影响性能。

简单快速地回顾一下

设计阶段计算损耗预算时，首先要了解IEEE标准规定的给定应用的损耗限值。然后，需要考虑链路中的所有组件，包括光纤、连接器、接头、分光器和耦合器。对于连接器，意味着要将制造商指定的损耗(通常为0.2至0.5dB)包括在内。对于分光器，其损耗取决于输出的数量。例如，1:16分光器的每个端口的典型损耗为12dB，而1:32分光器的每个端口的典型损耗为15dB。对于接头，损耗可以低至0.1dB，但在计算时，最好根据行业选择0.3dB的最大值，因为不同的技术人员由于其专业水平不同，做出的接头的质量会有很大差别。

由于插入损耗与长度直接相关，因此链路中任何线缆的长度也需要包括在预算之中。例如，如果您的OM4激光优化多模线缆在850nm波长时的损耗为3dB/km，则表示其损耗为0.003dB每米。因此，如果线缆长度是50米，那么线缆损耗大约是0.15dB，而100米时，损耗为0.3dB。

由于发射器和接收器之间存在差异，设备制造商的技术指标不尽相同，因此还要将有源设备考虑在内，并考虑由于发射器随时间老化可能导致功率损耗。

计算好损耗，并准备好使用光源和功率计进行测试后，例如福禄克网络的SimpliFiber® Pro或福禄克网络的CertiFiber® Pro OLTS。您需要了解要测试的对象——整条端对端通道或永久链路。尽管有些人可能更倾向于通道测试，因为它更容易合格，但您应该测试的是永久链路，因为它是网络的真正基础。跳线和设备经常移动，因此，如果您测试通道，则可能会遗漏或无法发现基础问题。

接下来会发生什么？

如果您正确计算了损耗预算，并测试了永久链路，并且该链路合格，那么您可能会认为该通道可以使用了。但是，如果客户决定迁移到更高速度，例如从10 G升级到40 G，该怎么办呢？或者，如果他们通过实施交叉连接而增加了额外的连接数量，该怎么办？或者，如果他们去掉了中间的交换机，将两条永久链路连接成一条更长的链路，该怎么办？又或者，如果他们在移动、增加和更改过程中未能保持光纤端面清洁，该怎么办？在您已经安装并测试了链路之后，所有这些地方都会出错。

首先，不同应用具有不同的损耗限值。如果您的客户计划将链路迁移至具有更严格损耗限值的更高速度，则在设计阶段进行损耗预算计算时需要考虑更高速度的限值。经常会有这样的情况：客户声称他们没有迁移到更高速度的计划，但最终却改变了想法。例如，如果您设计的系统在多模(10GBASE-SR)上运行10 G，则在400米OM4多模上，最大通道插入损耗为2.9dB。但是，如果客户决定升级到40 G多模系统(40GBASE-SR4)，则在150米OM4上的最大通道插入损耗为1.5dB。如果该系统仅是为了实现10 G而设计和不设的，就可以很容易地看到计划外的升级将引起怎样的问题。因此，您和您的客户必须提前就现在和未来使用哪种应用来确定损耗预算的问题达成一致。

现在，假设您的客户出于管理目的决定要添加一个配线架以在交换机位置部署交叉连接。如果客户是在您仅针对一个互连进行了损耗计算、安装并测试链路之后决定这么做，那么实际上是增加了一个连接点和额外损耗，尽管这似乎只是一个很小的变化，但是当涉及到严格的插入损耗限值时，增加一个连接会增加0.2dB，这可能会使您超出限值并导致性能问题。

虽然看起来通过了插入损耗测试的两条永久链路可以连接在一起并通过测试，但事实并非如此。假设您在数据中心安装并测试核心交换机的配线架到中间交换机的配线架之间的一条永久链路，以及中间交换机的配线架到服务器机柜中访问交换机的配线架之间的另一条永久链路。如果取消了中间交换机，两条永久链路变成一条，则将增加一个连接点和线缆长度，这也可能使您超出限值。

然后是光纤端面的清洁问题。如果您的客户进行了多次移动、添加以及更改，或者篡改了光纤端口，并且没有正确清洁和检查端面，则在安装时为洁净状态的端面现在就可能会变脏，从而增加通道损耗。

最好的选择

当然，您希望客户满意并最终拥有高性能的网络，且不能以意外返工为代价。

计算损耗预算时，您只需要了解目标应用(计划中的以及将来的)、光纤长度、连接数量、特定供应商指定的组件损耗以及一些基本的数学知识即可。您的布线供应商可能还会提供针对其组件的损耗计算器。事实上，福禄克网络Versiv 布线认证系统的CertiFiber Pro OLTS光损耗测试分析仪和LinkWare Live云服务甚至将康普的SYSTIMAX 链路损耗计算器纳入至测试仪之中，该计算器主要针对其低损耗和超低损耗光纤组件。

一旦安装好布线设备并测试了插入损耗，请确保您的客户确切地了解测试的内容、结果、裕量以及将来迁移到更高速度、增加连接点或弄脏端面的影响。并确保将所有内容记录在案，以防万一发生任何变化，以及客户声称安装和插入损耗测试出问题时使用。切记，无法提供任何责任证明的布线安装认证毫无意义。记录结果以及使用的测试参数的最佳方法是使用类似于LinkWare™ Live的服务来上传、管理和存档测试结果。

二级测试即是在一级测试（CertiFiber PRO）的基础上再增加OTDR的补充测试，再进行判断就是二级测试。福禄克OFP2-100-Q光纤测试仪OTDR是单端测试，二级测试的参数是损耗和回波损耗。

那为什么要进行二级测试呢？是因为现在的高速光纤链路越来越多，很多测试通过了一级测试但在网络传输中还是发现有大量的误码出现，其实是因为光纤的某个熔接点或耦合点出了问题，这个点的损耗过高且超过标准所要求的范围，导致传输出了问题。那为什么以前在做光纤验收测试时只做光纤损耗测试就行了呢？那是因为以前大家光纤传输速度相对不高，大多数是万兆，但现在高速光纤大量增加，如10G、40G、100G、400G，同时高带宽和高负荷的网络应用也在增加，如高清视频、语音、大量的在线交易等。在使用时不仅需要保证光纤损耗合格，同时光纤上的每一个点都要合格，这样高速光纤在传输时才会有保障。

那我们举个易懂的例子，大家在开车时都经历过碾压石子，如果速度比较低时比如60km/h的速度下，我们发现石子对车的影响是不大的，但如果在F1的赛道上出现一个石子，赛车在高速碾压时是非常危险的，会造成爆胎有可能就会造成车毁人亡的事故，因此F1赛道在比赛前会非常认真的清理赛道。

不管是单模光纤还是多模光纤，它们都是由玻璃纤维构成，光脉冲信号在其中传输的时候不可避免的会产生自然损耗，甚至在质量较差的网络中还存在着附加损耗。

那么如何去评定已经安装完成的光纤网络的质量呢？早期是通过测试链路中总的衰减来评估，总的衰减包括光纤连接头、光纤连接器插座（也就是耦合器）、熔接点还有光纤本身的损耗，大多数标准还规定了链路的长度，以上这些共同构成了光纤一级测试。

后来随着光纤网络带宽的不断升级，在光纤一级测试的基础上又形成了光纤二级测试，增加了OTDR用来判定每个连接器和连接点还有光纤本身的质量。我们将会在之后的系列技术课程中和大家一起讨论光纤二级测试。

值得注意的是，光纤二级测试是包含光纤一级测试内容的，OTDR还无法取代光纤一级测试，因此光纤一级测试CertiFiber PRO是首选的光纤网络质量验收评定标准。

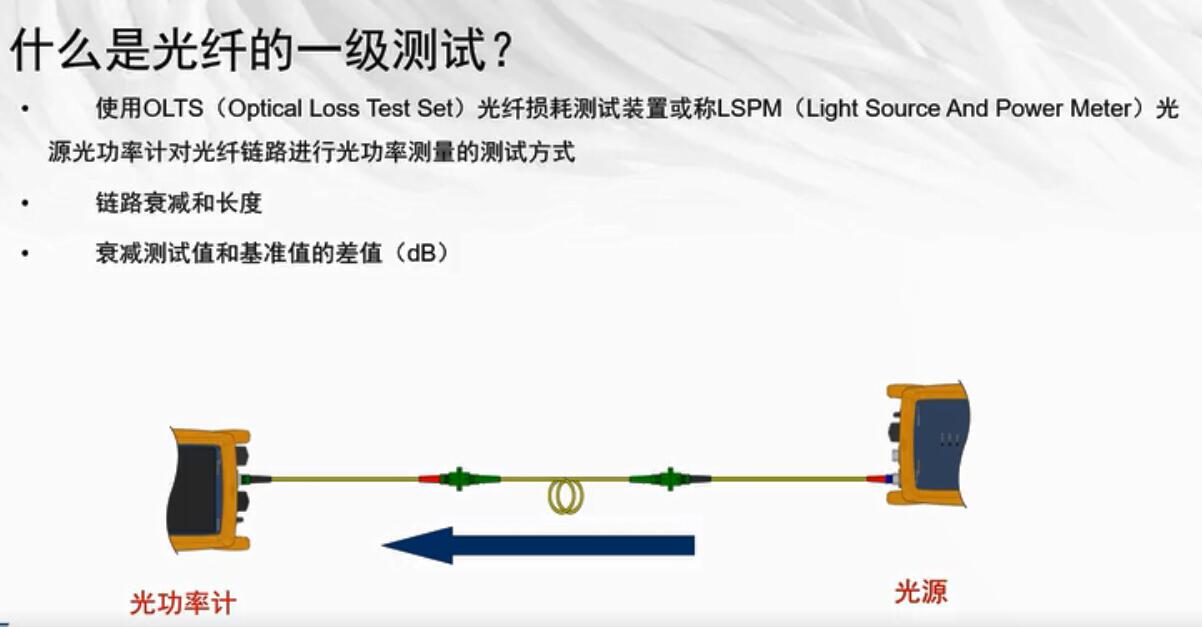

用来测试光纤损耗的设备，我们称为OLTS，是Optical Loss Test Set的首字母缩写，也称为LSPM Light Source And Power Meter 顾名思义就是光源和功率计设备，光源发射测试光信号，然后通过被测链路后，进入光功率计从而计算衰减，测试的指标包含链路的整体衰减和链路的长度。

测试原理即两次数值的比较值，通过光功率计读取设置基准时的光功率和接入被测链路时接收到的光功率，将两者相减，取对数计算为分贝值。

由于基准设置时，功率计的读数一定大于接入被测光纤后的读数，计算成衰减后一般都是正值，但如果我们在仪表中看到了负损耗，那么意味着什么呢？同时我们又应当选取哪一款福禄克网络的测试设备呢？

赶紧联系我们吧！400-996-0787

福禄克CertiFiber PRO(CFP2-100-Q)辅机所有的灯常亮：

了解您的SYSTIMAX损耗目标，防患于未然！

我们已经在过去的大量博客中介绍了光纤插入损耗，因此您现在已经知道损耗是信号沿电缆链路传播时产生的信号损失量，还知道插入损耗与电缆长度直接相关——电缆越长，损耗越大——并且链路上的任何连接点(连接器、接头、分光器等)都会导致损耗增加。

但您可能不清楚：尽管插入损耗的计算应简单而直接，但我们的研究结果表明，有超过四分之一的承包商报告说由于测试时的光纤限值设置不正确而导致光纤测试结果被拒。对于供应商的客户来说，准确预测链路的端对端插入损耗性能变得越来越容易。

简单相加

为帮助客户准确确定高性能SYSTIMAX光纤链路的损耗目标，康普公司(CommScope)开发了一款插入损耗计算器，用户只需输入光纤类型、总链路长度以及连接器和接头的数量和类型，即可确定低损耗或超低损耗限值。

由于损耗与长度直接相关，因此链路长度是计算中的关键值。问题是，即使光纤类型和连接数量相同，很少有任何两条链路具有完全相同的长度值。因此，客户最终需为每条链接计算出其独特限值，这非常耗时且复杂，且会增加错误几率。

好消息是，Fluke Networks CertiFiber Pro光纤损耗测试仪(CFP2-100-Q,CFP2-100-M,CFP2-100-S)可在测试时自动测量光纤长度，从而提供上述问题的解决方案。利用CertiFiber Pro内置的SYSTIMAX链路损耗计算器，用户只需选择光纤类型并输入连接器和接头的数量和类型，而无需计算各种链路的长度。之后每次测试时，测试仪都会自动测量长度并生成该链路的确切损耗限值，无需多个基于长度的限值。

Fluke Networks的LinkWare Live中内置的SYSTIMAX损耗计算器可以将整个测试计划的低损耗和超低损耗限值加载至测试仪，从而使康普(CommScope)客户的损耗预算更加高效。测试过程中，CertiFiber Pro利用其长度测量结果来计算链路的精确限值，可用于SYSTIMAX质量保证。

因此，如果您是SYSTIMAX安装人员，现在是时候考虑一下CertiFiber Pro了。

可加速光纤认证过程中的每一个步骤

【福禄克】Fluke CFP2-100-Q CH光纤测试仪(CFP2-100-M,CFP2-100-S)CertiFiber PRO产品概述：

CertiFiber Pro 光损耗测试工具可提高光纤认证的效率。Taptive 用户界面可简化设定、消除错误并加速故障排除。参考设置向导能确保基准设置正确并避免“负损耗”错误。CertiFiber Pro 光纤损耗测试套件 (OLTS) 以面向未来的 Versiv 平台为基础，配合 OptiFiber Pro 模块使用时，可整合 1 层（基本）/ 2 层（扩展）测试和报告。并提供铜缆认证、 Wi-Fi 分析以及以太网故障诊测模块。并提供铜缆认证、 Wi-Fi 分析以及以太网故障诊测模块分析测试结果并使用 LinkWare 管理软件创建专业的测试报告。

CertiFiber Pro 光纤损耗测试套件 (OLTS) 的双端光纤检测功能可让您在一秒内检测并认证光纤链路两端的连接器端面，保证第一时间完成任务。该双端光纤检查功能能够自动进行通过/失败认证，排除了光纤检测中的人为猜测，任何人都可以成为光纤检测专家。

【福禄克】Fluke CFP2-100-Q CH光纤测试仪(CFP2-100-M,CFP2-100-S)CertiFiber PRO产品特点：

独特功能：

• 与以前使用的电缆测试仪相比，Versiv 能使用户完成更多的作业，加速完成测试过程的每个步骤
• ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。它避免了一些冗余步骤，并可确保所有测试均能一次性正确完成
• 通过 Taptive 用户界面，各种技术水平的技术人员进行高级数据分析、以及安装和操作易如反掌。
• LinkWare 管理软件可提供一流的测试结果分析并提交专业的测试报告

标准：

• 配合 OptiFiber? Pro OTDR 使用时，可合并 OLTS 第 1 级（基本级）、OTDR 第 2 级（扩展级）认证、端面检测和报告
• 设置参考向导可根据 ISO/IEC 验证测试参考导线(TRC)是否合格 14763-3 并避免负损耗错误
• ANSI/TIA 和 ISO/IEC 标准需要符合环通量要求的光发射条件
• 根据 IEC 61300-3-35 进行双端光纤端面认证

性能：

• 三秒自动测试 — （比传统测试仪快四倍）包括：对两种波长的两根光纤进行光损耗测量，以及距离测量和光损耗预算计算
• 提供根据产业标准或定制的测试极限值进行的自动通过/失败分析
• 识别造成“负损耗”结果的不正确测试程序
• 双端通过/失败光纤连接器端面认证
• 由于污染、糙面、裂纹和划痕造成的光纤端面问题区域的图形指示
• 所有典型连接器类型（SC、ST、LC 和 FC）均可使用的可互换功率计适配器，实现最准确的 1 跳线参考方法
• 内置可视故障定位器(VFL)，可执行基本诊断和极性检测
• 在单个光纤上的双波长测量功能使测试仪可以用于只需一个光纤链路的应用中。
• 无需其他设备或流程即可符合 TIA-526-14-B 和 IEC 61280-4-1 环通量要求
• 利用集成 Wi-Fi 可轻松地将结果上传到 LinkWare Live

双端光纤端面认证

光纤连接器端面污染是光纤故障的主要原因。灰尘和污染物可以引起插入损耗和反射，抑制光传输并引起收发器损坏。光纤损耗测试能够发现此问题，但是在许多情况下，连接部分的灰尘会导致光纤测试既耗费时间又不准确。在光纤认证测试的前期、中期和后期，灰尘会由一个光纤连接器端面转移至另一个端面，这会造成问题，所以任何连接部分的两个端面都必须保持干净并时刻对其进行检查。

CertiFiber Pro 光纤损耗测试套件 (OLTS) 利用 2 Versiv 总机设备提供双端光纤检测能力。一台设备作为普通 CertiFiber Pro 总机，另一台设备作为远程设备。使用总机设备作为远程设备可在远程提供触摸屏界面，让您能够直观地检查光纤端面！

CertiFiber Pro 的双端光纤检测功能可让您在一秒内检测并认证光纤链路两端的连接器端面，保证第一时间完成任务。该双端光纤检查功能能够自动进行通过/失败认证，排除了光纤检测中的人为猜测，任何人都可以成为光纤检测专家。

Versiv 由现场测试仪的最高级用户界面?Taptive 驱动。凭借基于手势指示的界面，各种技术水平的技术人员和项目经理能避免代价不菲的错误，并通过减少击键操作、设置向导、刷卡、缩放来提高作业速度，还可以随时获取更多数据。

现在，您可以像使用智能手机那样轻松地测试多个介质类型和要求。只需选择您正在进行的 ProjX 作业，大显示屏就会确认需要执行的测试。Taptive 有助于您更快速、轻松地接入整个布线基础设施。

Taptive 用户界面可简化设置， 消除错误和加快故障排除。



项目经理有全面的工作流程监控和测试结果整合功能。

LinkWare 将数据收集到便于客户理解的单一报告中，突出展现质量和工艺。LinkWare Stats 提供将测试结果转化为图形的自动统计报告，直观展示性能。该报告甚至能以一种压缩、图形化的格式汇总完整的布线和光纤基础设施，以便轻松检验余量和不规则点。

LinkWare 可以快速创建 易于客户理解的完全集成报告

【福禄克】Fluke CFP2-100-Q CH光纤测试仪(CFP2-100-M,CFP2-100-S)CertiFiber PRO产品选型：
