什么是福禄克网线测试？福禄克网线测试的测试方法有哪些？

深圳连讯 — Wed, 24 Jul 2019 07:50:09 +0000

不管是住宅还是商业建筑，建立高可靠度和安全的有线连接都少不了网线，市面上有些网线无法满足TIA或ISO性能要求，经常导致网络故障。目前存在一个误区，认为只要网线连接能通的就是合格产品，但是是否想过超五类线、六类线、超六类线为什么还要进行区别呢？为了符合规范，需要对网线进行福禄克测试，来满足行业TIA/ISO标准。

什么是福禄克网线测试？

福禄克网线测试是综合布线工程验收必要的测试，能测出网线通断情况，还能对其他十几项参数进行测试并给出专业测试报告，包括网线长度、传输时延、时延偏离、支流环路电阻、插入损耗（衰减）、回波损耗，近端串扰、远端近端串扰、衰减串扰比，远端衰减串扰比、综合等效远端串扰、远端综合等效远端串扰、综合近端串扰、远端综合近端串扰、综合衰减串扰比、远端综合衰减串扰比等参数。

福禄克网线测试的测试方法有哪些？

常用的有信道测试和永久链路测试两种。信道是指连接两个应用设备端到端的传输通道，包括设备区跳线和工作区用户跳线，例如面板到用户电脑和配线架到交换机；永久链路是信息点与楼层配线设备之间的传输线路，它不包括工作区跳线和用户设备的设备跳线。

由上面两个定义我们可以看出信道测试与永久链路测试的明显区别是测试的区间范围不同，这个区别导致了两种方式的测试参数是不一样的。

福禄克网线测试的各项参数详解

￭ NEXT（近段串扰）-发送信号与布线同一端其他线对上接收的串扰之间的幅度差（以dB为单位）

￭ PS NEXT（功率和近端串扰）-测试信号与在同一段接受的其他线对的串扰之间的差值（以dB为单位）

￭ ACR-F（衰减串扰比远端）-计算FEXT减去受干扰对的插入损耗（以dB为单位）

￭ PS ACR-F（功率和衰减串扰比远端）-PS FEXT的计算减去受干扰对的插入损耗（以dB为单位）

￭ ACR-N（衰减串扰比近端）-NEXT的计算减去受干扰对的插入损耗（以dB为单位）

￭ PS ACR-N（功率和衰减串扰比近端）-PS NEXT的计算减去受干扰对的插入损耗（以dB为单位）

￭ RL（回波损耗）-发射信号功率与反射信号功率之差（以dB为单位）

测试报告会显示主测试单元和智能远程单元的最差情况余量值，值越大，参数的结果越好。

那么究竟采用哪种福禄克网线测试呢？

在超五类布线系统盛行的时代，行业内基本认定的是：链路通过了永久链路测试，再进行信道测试必然通过，而通过了信道测试，再进行永久链路测试却不一定通过。直到六类布线流行，部分工程验收中还是以永久链路测试为依据，完全把信道测试抛弃了。

然而六类线在设备跳线和用户跳线这部分容易出现瓶颈，而设备跳线和用户跳线就是永久链路和信道的根本区别，及使是通过了永久链路测试，信道测试不一定能通过。

因此工程验收中宜采用信道测试，因为信道测试最贴近用户，最终的布线系统是搭配了设备跳线和用户跳线构成的完整的网络，如果不顾及信道测试往往会给整个系统留下隐患。特别是六类布线系统，六类标准一再强调兼容性，要求连接插件的匹配兼容，如果我们在一个永久链路测试通过的六类布线工程，搭配一些性能不合格的六类跳线作为设备跳线和用户跳线试用，会影响网络稳定性。

福禄克DSX2-8000/DSX2-5000如何认证双绞线布线测试

深圳连讯 — Wed, 07 Mar 2018 00:51:14 +0000

第一：福禄克DSX2-8000/DSX2-5000必要时请给电池充电。

将交流适配器连接到交流电源和下图中所示的适配器连接器 (8)。测试仪在电池充电时也可以使用。将测试仪通电

第二：福禄克DSX2-8000/DSX2-5000选择设置。

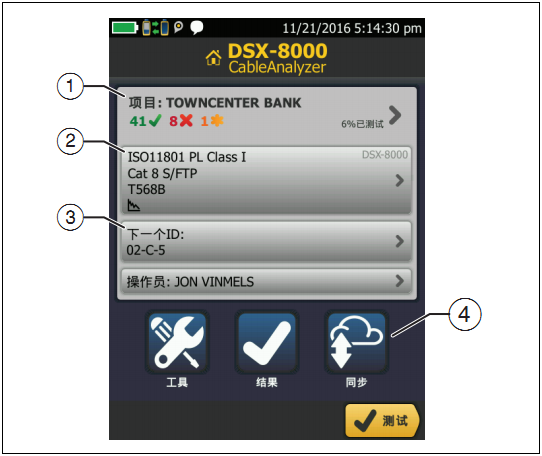

2-1 在主屏幕上，轻触测试设置面板（请参阅图 2）。

2-2 在更改测试屏幕上，轻触双绞线测试，然后轻触编辑。

2-3 在测试设置屏幕上，轻触面板以更改设置。

2-4 要保存设置，在测试设置屏幕上轻触保存。选择设置

1、要建立一个项目，轻触项目面板。

2、要更改测试设置，或选择另一项测试，轻触测试设置面板。

3、要设置电缆 ID 并打开自动保存，轻触下一个 ID 面板。

4、轻触同步将项目同步到 LinkWare Live。

第三：福禄克DSX2-8000/DSX2-5000进行连接并进行测试

3-1 如图 3 或 4 所示，将测试仪连接到链路中。

3-2 轻触主测试仪上的测试，或按下主测试仪或远端测试仪上的【TEST】。

注意Cat 8/I/II 类永久链路可拥有两个接头，最大长度为?24 m。连接图请参见用户手册。

如何改善电缆链路元件的布放质量－线缆

深圳连讯 — Tue, 21 Jun 2016 01:22:04 +0000

1、避免过大力量拉拽电缆和垂直出管(弯角)，以免损伤电缆

2、拉力限制100N

3、垂直出管受力类似剪切力，容易改变电缆微观结构

4、检查成捆电缆束的实际受力位置，避免少数电缆集中受力

5、电缆弯曲半径要符合要求，避免过度弯曲和连续弯曲布线

6、避免电缆束捆扎力度过大和捆扎间距过密穿管占空比一般不要超过50%，避免过密

7、避免电缆扭结受伤

8、布线放缆时最好沿电缆卷绕方向反向打开电缆(尤其是Cat6电缆)

9、优先选择轴包装电缆，其次选择箱包装电缆

10、自制放缆卷轴

11、压紧电缆连接处外皮

12、减少插头和电缆连接的“松动”

13、尽量减少连接处的电缆散开长度和间距

福禄克测试出现负损耗（DSX5000,DTX-1800）

深圳连讯 — Thu, 03 Mar 2016 06:26:18 +0000

福禄克为什么测试结果会出现“负损耗”？常见型号有，DSX-5000加上CFP-100-Q，DTX-1800加上单模模块DTX-SFM2或者多模模块DTX-MFM2。

负损耗表示光纤链路不光没有损耗，反而还有“增益”—当然这是不真实的。主要原因来自于以下各种偏差和误差。

其一，在光源端口，光能量不都是 100%射入测试跳线中的，其“耦合效率”的高低与端口结构的几何尺寸和几何偏差有关，且与测试跳线插头的几何尺寸的“偏差”也有关。所以，归零以后一般不允许再插拔测试跳线，否则会破坏端口耦合效率，如若不小心拔出了跳线，则必须重新归零，只有这样才能避免增大测试误差。对短链路而言，归零后插拔端口跳线会令损耗增加或“减少”—这导致出现测试结果为“负损耗”的现象。

其二，如果归零时跳线端面附着有纤维屑或灰尘，但归零后脱落，也可能会出现“负损耗”。

第三，开机未预热就归零，因仪器工作参数漂移而出现“负损耗”。一般建议预热5 分钟，温差较大时应预热 10 分钟。

第四，归零时跳线插拔不到位(损耗偏大)。

第五，如果归零用的耦合器本身偏差较大(比如轴向对准偏差较大)，则归零后测试短链路时也可能会出现负损耗。

第六，劣质测试跳线或跳线本身不稳定。

深圳机场顺丰速运综合布线验收测试

深圳连讯 — Mon, 27 Apr 2015 01:35:17 +0000

为对网络布线进行测试验收，深圳机场顺速运特委派深圳市连讯达电子技术开发有限公司进行第三方福禄克产品的测试服务。深圳连讯达委派了获得福禄克FLUKE CCTT和CFTT的多名工程师去现场参加测试验收工作。这次参加的测试只是工程的一部分，测试的标准是按照国际GB50312-2007 Cat6类线材标准和TIA 光纤标准进行现场测试验收的，测试的参数包括长度、衰减、近端串扰、打线图、综合近端串扰、回波损耗、衰减串扰比、综合衰减串扰比、传输时延、等效远端串扰、综合等效远端串扰等等对于失败线缆将采取布线故障定位和分析：采用 HDTDR 时域反射技术和 HDTDX 时域串扰技术分别对物理故障和电气故障进行分析。此次测试700多个点，测试通过率的98%，通过深圳连讯达专业工程师江工的指导，最终全部整改测试通过。

客户评价：“深圳连讯达本次测试中，采用了DSX-5000和DTX-1800两种仪器进行了测试，测试速度也是相当快的，最重要的是他们在测试后给了我们指导性的改进方法，让我们委派的施工团队在处理问题过程中快速解决问题。确保了工程的高效与质量，是我们非常良好的合作伙伴，专业信值得信赖！”–现场甲方总工评价说。

深圳机场顺丰速运大楼

综合布线测试现场的流水线扫描车间

顺丰速运介绍：1993年，顺丰速运诞生于广东顺德。自成立以来，顺丰始终专注于服务质量的提升，不断满足市场的需求，在中国大陆、香港、澳门、台湾建立了庞大的信息采集、市场开发、物流配送、快件收派等业务机构及服务网络。与此同时，顺丰积极拓展国际件服务，目前已开通美国、日本、韩国、新加坡、马来西亚、泰国、越南、澳大利亚等国家的快递服务。截至2014年12月，顺丰已拥有近34万名员工，1.6万多台运输车辆，18架自有全货机及遍布中国大陆、海外的12,000多个营业网点。二十一年来，顺丰持续加强基础建设，积极研发和引进具有高科技含量的信息技术与设备，不断提升作业自动化水平，不断优化网络建设，实现了对快件产品流转全过程、全环节的信息监控、跟踪、查询及资源调度工作，确保了服务质量的稳步提升。

更多联系0755-83999818 。

福禄克测试通过了，但是带星号（fluke测试PASS带*）

深圳连讯 — Tue, 03 Feb 2015 07:03:54 +0000

今天有福禄克测试通过了，但是带星号（fluke测试PASS带*）

对于这种问题，现在用福禄克官方回复：

由于仪器精度问题，测试极限刚好是在仪器误差范围内。所以会出现测试通过，但是结果带*星号。

关于使用问题：不影响使用，可以放心使用。

技术参考阅读：http://www.faxytech.com/archives/fluke-dtx-78.html

【广东佛山】福禄克测试出租案例 -佛山广发金融中心

深圳连讯 — Thu, 24 Jul 2014 01:49:50 +0000

福禄克测试出租案例 -佛山广发金融中心由深圳市连讯达电子技术开发有限公司发布

福禄克测试出租案例 -佛山广发金融中心项目简介：

广发银行金融服务中心项目总建筑面积约34万平方米。由北向南分为机房大楼及配电大楼、信用卡中心&信息中心、呼叫中心、运营中心和培训中心与数据备份机房等主要建筑单体，其中地下约7万平方米，地上约27万平方米。

工程基地位于广东省佛山市南海区，西临灯湖东路，北依海七路，东接锦园路，南面为海六路。本工程包括园区地下室（包括地下车库、人防及设备机房等，地下二层）、机房大楼及配电大楼、信用卡中心&信息中心、呼叫中心、运营中心、培训中心、数据备份机房等。广发金融中心占地158亩、投资超30亿元。是集数据、信用卡、研发、培训等多功能于一体的后台服务中心。

福禄克测试出租案例 -佛山广发金融中心外景全图

福禄克测试出租案例 -佛山广发金融中心连讯简介：

深圳市连讯达电子技术开发有限公司成立于1998年,隶属于连讯国际集团 , 是专业提供网络安全、网络维护与故障诊断、测试方案、测试仪器仪表供应及国际品牌智能布线产品供应，工程测试验收，工程师技术培训服务的高新技术企业。

福禄克测试出租案例 -佛山广发金融中心项目情况：

本次佛山广发金融中心为了满足接下来15年的设计要求，采用的光纤是康宁万兆OM4光缆，总计项目点数为4万多个光纤信息点，本次总包商为北京长城电子工程技术有限公司。2014年7月份为光缆测试验收阶段，长城电子技术公司特委派福禄克认证授权深圳连讯达公司进行现场测试。深圳连讯为福禄克中国区平台销售代理商，17年专业技术领先优势，为本次佛山广发金融中心的福禄克认证测试提供专业化测试验收方案。标准选择：GB 50312-2007 Fiber link中国国家光纤验收标准。此次项目采取多点同测方案，福禄克代理连讯达公司同时提供3套 fluke DTX-1800MS进行光纤测试，确保布线测试进度。

福禄克测试出租案例 -佛山广发金融中心 ?年轻工程师工作场景

福禄克测试出租案例 -佛山广发金融中心设备简介：

福禄克DTX-1800 光纤模块提供基本（第1 级）光纤认证解决方案 –损耗、长度和极性测量。根据业界标准验证光纤链路性能。在多个波长上测量光损耗、测量光纤长度以及验证极性。您可以不可思议的速度对两根光纤的两个波长进行双向测试，而且无需交换主装置和远端装置，这是?Fluke Networks 独家提供的功能。可互换使用的接头适配器允许参考和测试连接线路，如果该连接满足大多数 SFF（小型）光纤接头的 TIA/ISO 标准。

【陕西西安】福禄克测试出租案例 -中交第二公路工程局有限公司

深圳连讯 — Tue, 15 Jul 2014 09:18:43 +0000

项目简介：深圳连讯重要合作伙伴中交第二公路工程局有限公司（简称二公局）是以路桥施工为主业，集铁路、隧道、机场、水工、市政、工程施工设计、咨询、监理等为一体的具有公路工程施工总承包特级资质的多元化经营的大型国有施工企业，是在香港成功上市的世界500强企业中国交通建设股份有限公司的全资子公司。为了扩展公司业务，于陕西西安新建24层一体化办公大楼。要求对其网络和光纤布线进行测试验收，特委派深圳连讯达电子技术开发有限公司进行第三方福禄克测试服务。

【陕西西安】福禄克测试案例 -中交第二公路工程局有限公司门牌

测试公司：深圳市连讯达电子技术开发有限公司，作为中国福禄克测试行业的领军企业参加了此次陕西西安中交第二公路工程局有限公司新建办公大楼的测试工作，委派了获得福禄克CCTT和CFTT的多名工程师去现场参加测试验收工作。

项目标准：这次参加的测试只是工程的一部分，测试的标准是按照国际GB50312-2007 ?Cat6类线材标准进行现场测试验收的，测试的参数包括长度、衰减、近端串扰、打线图、综合近端串扰、回波损耗、衰减串扰比、综合衰减串扰比、传输时延、等效远端串扰、综合等效远端串扰等等对于失败线缆将采取布线故障定位和分析：采用 HDTDR 时域反射技术和 HDTDX 时域串扰技术分别对物理故障和电气故障进行分析。

【陕西西安】福禄克测试案例 -中交第二公路工程局有限公司机房

项目结果：此次测试3000多个点，测试通过率的98%，通过福禄克连讯专业工程师许工和江工的指导，最终全部整改测试通过。

客户评价：“连讯达本次测试中，采用了DSX-5000和DTX-1800两种仪器进行了测试，测试速度也是相当快的，最重要的是他们在测试后给了我们指导性的改进方法，让我们委派的施工团队在处理问题过程中快速解决问题。确保了工程的高效与质量，是我们非常良好的合作伙伴，专业信值得信赖！”–现场甲方总工吴工评价说。

使用仪器介绍：

DSX-5000：福禄克FLuke DSX-5000 CableAnalyzer 可提高铜缆认证的速度，Cat 6A 和 F_A 级测试速度无可比拟，且符合最严苛的 IEC 草案 V 级精度标准。ProjX 管理系统有助于确保在第一次操作时就正确完成作业，并且有助于跟踪从设置到系统验收过程的进度。Versiv 平台支持光纤测试模块（OLTS 和 OTDR），以及 Wi-Fi 分析和以太网故障排除。该平台易于升级以支持未来标准。使用 Taptive 用户界面更快速地进行故障排除，该界面可以图形方式显示故障源，包括串扰、回波损耗和屏蔽故障。分析测试结果并使用 LinkWare? 管理软件创建专业的测试报告。型号：DSX-5000。

DTX-1800：DTX-1800 光纤模块提供基本（第1 级）光纤认证解决方案 –损耗、长度和极性测量。根据业界标准验证光纤链路性能。在多个波长上测量光损耗、测量光纤长度以及验证极性。您可以不可思议的速度对两根光纤的两个波长进行双向测试，而且无需交换主装置和远端装置，这是 Fluke Networks 独家提供的功能。可互换使用的接头适配器允许参考和测试连接线路，如果该连接满足大多数 SFF（小型）光纤接头的 TIA/ISO 标准。

深圳广发银行福禄克测试验收案例-专业第三方认证

深圳连讯 — Sun, 22 Jun 2014 06:00:17 +0000

福禄克测试组专家深圳市连讯达电子技术开发有限公司参与广发银行深圳福田大中华中心的网络布线工程是验收，此次广发银行新办公楼采用的布线品牌是国际著名品牌泛达布线产品，设计的工程是六类布线系统。广发银行选择的是国内某大型综合布线集成商，为了确保工程质量，广发银行委派深圳连讯作为这次的工程验收监理单位。深圳连讯达电子技术开发有限公司是一家专业的第三方布线测试服务商,长期提供布线验收测试测量技术以及布线验收产品服务。我们长年开展以下第三方测试服务,使用专业软件创建专业的测试报告，全球认证，值得信赖。

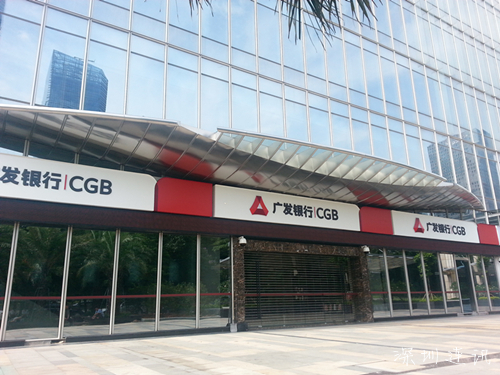

深圳大中华广发银行外景

深圳大中华广发银行接待中心

此次深圳连讯达电子技术开发有限公司工程师江工（获得福禄克网络颁发的CCTT布线测试工程师证书），采用了最新的福禄克DSX-5000 CableAnalyzer线缆认证分析仪，它是Fluke DTX-1800的升级替代产品，尤其在超六类布线系统验收测试的时候，具有无与伦比的速度效率。通过深圳连讯的验收测试，此次布线工程系统符合要求，广发银行相关单位对深圳连讯以及集成商给予了高度认可！

部分布线机房配线架

广发银行简介：

广东发展银行总部位于广州市。1988年9月，经国务院和中国人民银行批准，广东发展银行作为中国金融体制改革的试点银行在美丽的珠江之畔成立，是国内最早组建的股份制商业银行之一。2011年4月8日，经监管机构和相关政府部门批复同意，原注册名称“广东发展银行股份有限公司”更改为“广发银行股份有限公司”，简称“广发银行”；英文名称变更为“China Guangfa Bank”（“中国广发银行”）。

福禄克测试技术之CIQ-100电缆鉴定测试仪深入解析

深圳连讯 — Mon, 16 Jun 2014 11:05:46 +0000

深圳连讯撰稿：现在工程测试一说就是福禄克测试。但是福禄克测试您了解多少呢？

福禄克是一个品牌，产品有多种多样，通常我们一说福禄克测试，一般指DTX1800等电缆认证分析仪，但是很多人都不知道，福禄克有一款性价比极高的仪器ciq-100又名CableIQ，它是一款鉴定测试仪。对于某些工程商可能不一定有这个几万元预算去选择一款电缆鉴定测试仪去认证你们的链路。这时就可以选择这款CIQ-100去看看我们的网线质量怎么样了。

中国作为一个大市场，布线行业鱼龙混杂，许多不良企业的网线产品是存在严重质量问题的。如果我们手里没有一款仪器去认证布线怎么样，可能在您工程全部安装好再去测试，深圳连讯提醒您一定要注意进场前的测试，这是我们在CCTT和CFTT都有讲到的。因为如果您时候验收发现有问题，可能就遇到大麻烦了，因为如果网线质量问题，重新安装会浪费大量时间和金钱。

福禄克测试中CIQ-100就是这么一款仪器，当您在部署VoIP或千兆网时，CIQ会告诉你现有布线系统是否可以满足新设备对带宽的要求。有时候虽然我们的布线系统是经过认证的，但站点的移动、增加和变更等可能致使许多链路都不能满足所需的速度。CableIQ电缆鉴定测试仪(CIQ-100,CIQ-KIT,CIQ-SVC)可以快速显示包含跳线的一条链路是否能满足语音、10/1000/1000兆以太网及VoIP等应用要求。在升级前了解布线系统的带宽可以防止未来长时间的宕机，并避免浪费原本不需要的故障诊断时间。

更多CIQ资讯访问：http://www.faxytech.com/archives/cableiq.html
