这个外形设计可以说是非常“简约时尚，天生骄傲”了，功能相对于上周介绍的寻线仪来说也是强大了不少。

今天的通信技术人员不仅仅只有电缆问题需要处理。在确定网络连接问题的原因之前，必须先排除可能存在的电缆问题。是否有电话电压？极性是什么？远端有以太网交换机吗？ PoE 是否可用？ MS2-100可以帮助技术人员确认这些问题，而且，它的集成 RJ11、RJ45 和同轴电缆测试端口几乎支持任何类型的低压电缆测试，而不需要笨拙的适配器。 极大的减少了测试时间和技术错误， 让技术人员更高效。

接下来跟着我一步一步走进MS2-100的内“芯”世界，看看它的“芯”都在想什么。

第一步：连接测试线序问题

首先，将测试仪和线序适配器连至布线中，如图 5

连接好后，仪器屏幕上就会显示线序情况，一般有以下几种问题：

①双绞线布线上存在开路：

如果线对中只有一根线开路并且未连接线序适配器，线对中的两根线均显示为开路。

②双绞线布线上存在短路：

图 7 显示第 5 根和第 6 根线之间存在短路，短路的接线会闪烁来表示故障。电缆长度为 75.4 m。

③线路跨接：

图 8 显示第 3 根和第 4 根线跨接。 ?线位号会闪烁来表示故障。 ?电缆长度为 53.9 m。电缆为屏蔽式。检测线路跨接需要连接远端适配器。

④线对跨接：

图 9 显示线对 1,2 和 3,6 跨接。 ?线位号会闪烁来表示故障。 ?这可能是由于接错 568A 和 568B 电缆引起。 ?检测线对跨接需要使用远端适配器。

⑤线对串绕：

图 10 显示线对 3,6 和 4,5 存在串绕。串绕的线对会闪烁来表示故障。电缆长度为 75.4 m。在串绕的线对中，端到端的连通性正确，但是所连接的线来自不同线对。线对串绕会导致串扰过大，因而干扰网络运行。

注意：如电话线之类的非双绞线电缆，由于串扰过大，通常会显示为串绕。

⑥检测到电话电压：

图 11 显示在线对 4,5 上检测到电话电压。长度未显示，因为电压干扰长度测量。

设置长度单位

MS2-100支持2种长度单位，默认的ft和m，接下来我就教大家怎么切换这个设置，您看说明书手册都不一定看的明白哟。

有仪器在手上朋友可以跟着我一起做：

1、先按住【 PORT 】和【 △ 】这两个按键，然后再开机。（如下图）

2、进入到这个界面就已经成功了！【 ft 】就是现在默认的单位，只需要按一下【 MODE 】就可以切换成【 m 】了。

3、如下图，单位已经切换成【 m 】了，下方显示的【 69% 】表示现在的NVP值，这是计算线缆长度的一个参数值。

配合寻线探头寻线

MS2-100可以支持发射数字音频信号，所以也可以配合寻线探头寻线的。

操作非常的简单：开机后，按一下【 MODE 】可以切换到音频发射模式。

再把寻线探头的档位打开，即可寻线，非常的方便。

下方是本期内容的视频，视频无字幕，具体步骤可参考本文。

1. 将测试仪通电必要时请给电池充电。

将Fluke OptiFiber PRO(OFP-100-M,OFP-100-S,OFP-100-Q)交流适配器连接到交流电源和图1所示的适配器连接器(L)。测试仪在电池充电时也可以使用。

2. 选择设置2-1 在主屏幕上，按测试设置面板（请参阅下图）。

2-2 在更改测试屏幕，按编辑。2-3 在测试设置屏幕上，按各面板以更改相应设置：? 测试类型：选择自动OTDR。? 前导补偿：如果您将使用前导/末尾线，将此设置为开。? 波长：选择测试波长。? 光纤类型：在光纤类型屏幕，选择适用的光纤类型。要查看其他光纤类型组，按一下更多，然后按一个组。? 测试限制：为此项作业选择正确的限制。要查看其他限制组，按更多，然后按组名。2-4 要保存设置，在测试设置屏幕上按保存。

A 要建立一个项目，按项目面板。B 要更改测试设置，或选择另一项测试，按测试设置面板。C 要设置线缆ID，打开自动保存，然后更改光纤终端设置，按下一个ID面板。D 要输入操作者姓名，按操作者面板。

3. 前导和末尾线补偿（推荐）利用前导和末尾线。

Fluke OptiFiber PRO(OFP-100-M,OFP-100-S,OFP-100-Q)测试仪可测量布线中首个连接器和最后一个连接器的损耗和反射，并在整体损耗测量中包含这些结果。如果没有前导和末尾线，则在首个连接器之前或最后一个连接器之后均无法探测到背向散射。因此，Fluke Networks建议您使用前导和末尾线。此外，应该使用前导/末尾线补偿功能，以便从OTDR测量中减去这些光纤的长度。对前导和末尾线进行补偿

3-1 选择与将测试的光纤类型相同的前导和末尾线。
3-2 在主屏幕，按工具，然后按设置前导补偿。
3-3 在设置前导方式屏幕，按前导 + 末尾。
3-4 清洁并检查OTDR端口和前导/末尾线连接器。
3-5 按图3所示进行连接。
3-6 按设置。
3-7 当出现设置前导补偿屏幕时，选择前导线终端及末尾线起始端事件（如果此事件尚未选择）。
3-8 按保存。

4. 执行OTDR测试

4-1 清洁并检查前导和末尾线以及要测试的光纤上的连接器。4-2 如图4所示，将测试仪连接到链路中。4-3 按测试或按B。

5. 查看结果

福禄克OptiFiber PRO测试仪以三种格式显示OTDR结果（图5）：

? EventMap：将光纤的事件、光纤长度和光纤的整体损耗以事件图形式显示。利用此屏幕可快速对光纤上的连接器及故障进行定位。若要查看事件的详细信息，在图中按该事件，然后按该事件的信息窗口。

? 表格：将光纤的事件以表格形式显示。利用此屏幕可迅速查看所有事件的测量结果，并可查看光纤的事件类型。此表格中包括事件的距离、事件的损耗、事件反射的大小以及事件的类型等。要查看事件的详细信息，在表格中按该事件。

?曲线：显示OTDR曲线。利用此屏幕可查看反射事件的死区、检查意外事件的特征（如幻影和增益器等）。

6. 保存结果

6-1 如果通过OFP-100-Q或者OFP-100-M，OFP-100-S测试，按保存；如果测试失败，按稍后修复。6-2 如果电缆ID框显示正确的ID，按保存。要输入电缆ID，按保存结果屏幕上的电缆ID框，使用键盘输入果的名称，按完成，然后按保存。如果不选择其他项目，测试仪将把结果保存在默认项目中。

一、Fluke DSX-5000初始化步骤：

1、充电：

将主机、辅机分别用变压器充电，直至电池显示灯转为绿色；

2、设置语言：

操作：用手点击?“TOOLS”

点击第六条“langueage”（语言），将语言选择成中文后才进行以下操作。

3、自校准：

工具?点击?设置参照

取Cat?6A/Class?EA?永久链路适配器，装在主机上，辅机装上Cat?6A/Class?EA?通道适配器。然后将永久链路适配器末端插在Cat?6A/Class?EA?通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。打开主机电源，点击“工具”，显示设置参照、诊断、版本信息、电池状态、内存状态、语言、时间日期等。点击“设置参照”按测试（或者白色TEST按钮）开始自校准，显示“已完成设置参照”说明自校准成功完成。

二、Fluke DSX-5000设置参数：

操作：点击工具，用手拖动选择要修改参数。按上面图标返回。

1、新机第一次使用需要设置参数，以后就不需要更改了。

2、电池状态：显示电量。

3、时间：输入现在的日期?时间?格式。

4、长度：选择M或者FT。（通常国内为M）

5、超时期限：选择背光时间，和电源关闭时间。

6、可听见的音频：开就可以听见声音，关闭则无。

7、电源频率：50Hz,60Hz。

8、显示屏：设置显示屏亮度。

三、Fluke DSX-5000 设置参数：

1、根据需求确定测试标准和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？

2、关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA?Cat6?Channel”通道测试标准时，主机安装“DSX-CHA004”通道适配器，如选择“TIA?Cat6?PERM.LINK”永久链路测试标准时，主辅机各安装一个“DSX-PLA004S”永久链路适配器。

3、新建一个测试项目；点击项目，出现项目栏目，点击出现测试设置，点击电缆类型。

4、点击电缆类型出现上次使用的电缆类型，如果没有自己想要测试的电缆类型，可以选择更多，出现电缆组，一般情况下选择通用，然后选择对于的线缆类型。

5、点击测试极限值，出现极限值列表，选择你需要测试的标准，然后按保存，保存此次测试设置的标准及电缆类型。

6、按测试键出现测试中，数秒后出现结果页面布线图，点击性能出现性能参数报告。

四、Fluke DSX-5000 保存和查看测试结果：

1、保存刚才测试的内容， 按然后编辑电缆的ID号。再按保存。

2、如果要查看结果可以点击相应的参数就会出现，对应的参数详情。

五、Fluke DSX-5000数据文件传输：

1、安装Linkware软件（在随机光盘中）到电脑上。

2、运行LinkWare软件，将软件语言设置为中文，进入“Option”菜单，选择“Language”中的“Chinese（Simplified)”。

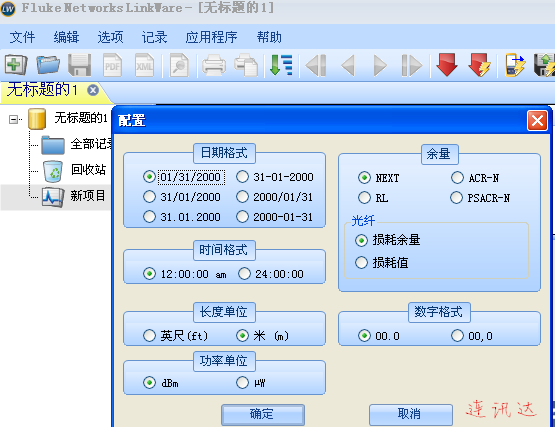

3、长度改为米（m）或者英尺（ft)：选项-配置。

4、导入数据：点击向下红色图片-选择DSX?CableAnalyzer。选择你要导入的记录，如果要导入所有记录，请选择导入所以记录。

六、导出PDF格式报告、打印报告：

点击文件??-??PDF??-??自动测试报告。

七、DSX-5000?报告样板：
